Inbetriebnahme und Test

5.1

Zustand bei Auslieferung

5.2

MATRIX.Net-Abschluss einstellen

ON ON
OFF OFF
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
Das MATRIX-Bediengerät OP71 ist wie folgt voreingestellt. Der Busabschluss kann
am MATRIX-Bediengerät OP71 über den jeweiligen Schalter bei Bedarf geändert wer-
den:
Busabschlusswiderstand
O N
F
O F
ON ON
OFF OFF
beide DIP-Schalter: geschlossen (ON)

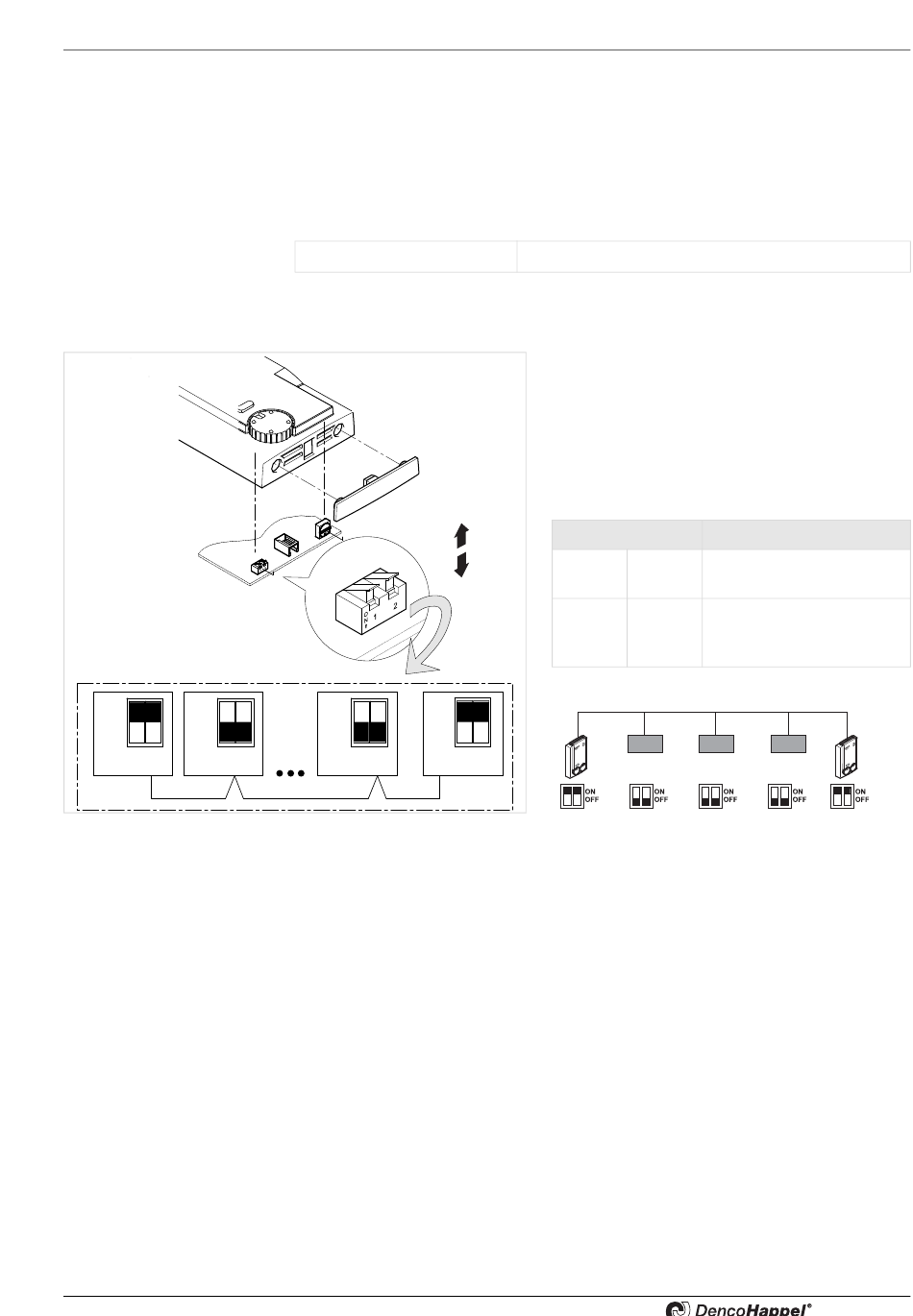

Ist das MATRIX-Bediengerät OP71 als erstes oder
letztes Gerät (Knoten) in das MATRIX.Net
eingebunden, müssen die Abschlusswiderstände
eingeschaltet werden.
•
Stellen Sie den Abschlusswiderstand ent-
sprechend der Abbildung am ersten und letzten
Gerät des Netzwerkes ein.
DIP-Schalter S1
OFF OFF
ON ON
Inbetriebnahme und Test

Funktion

Abschlusswiderstand
ausgeschaltet
Abschlusswiderstand
eingeschaltet
(Auslieferzustand)
