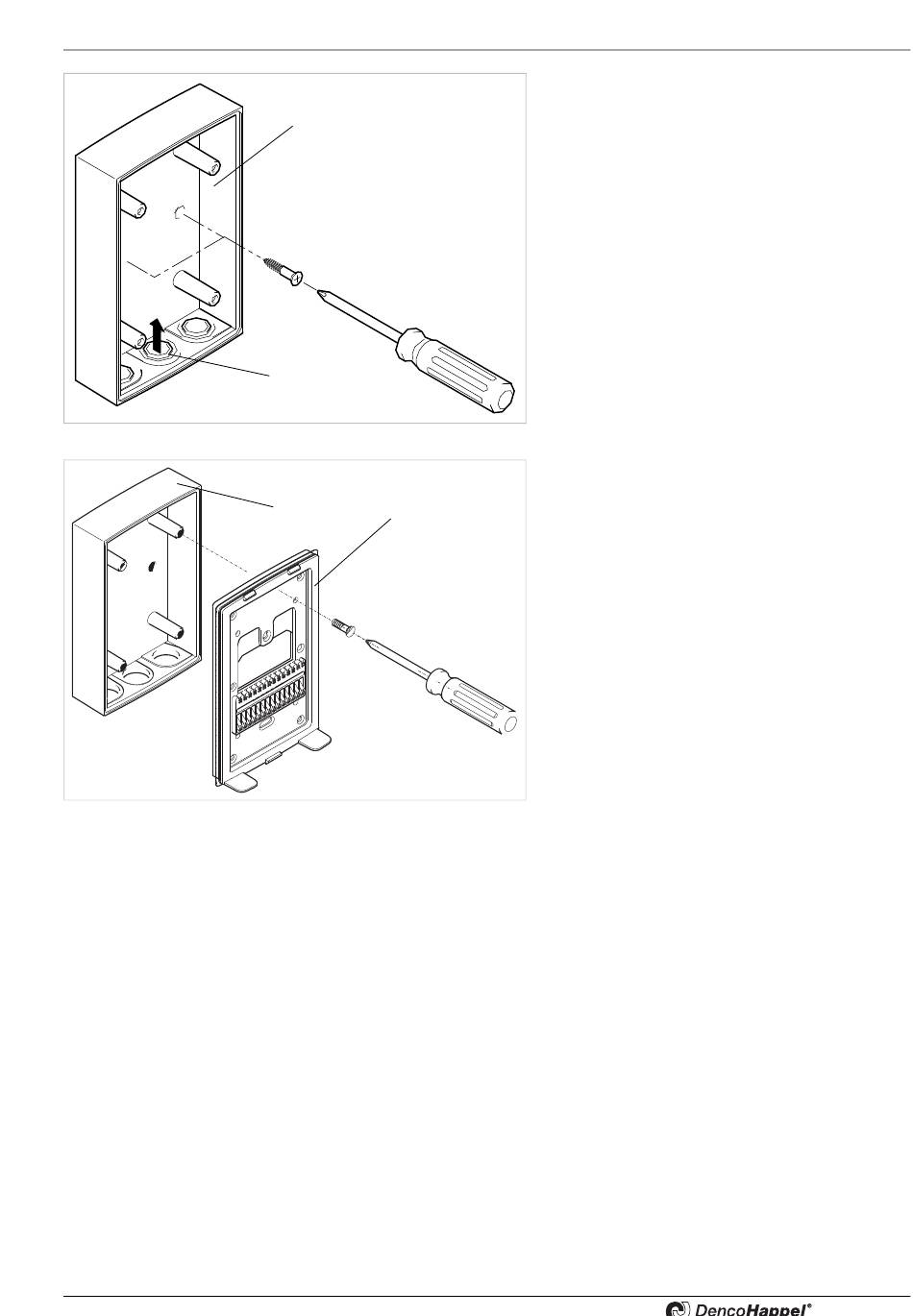

Führen Sie die Leitungen durch die Membran-
tüllen (1) in die AP-Dose (2) des MATRIX-
Bediengerätes OP71.
•
Montieren Sie die AP-Dose an der Wand.
•
Führen Sie die Leitungen durch die Anschluss-
öffnung in der Montageplatte (1) des MATRIX-
Bediengerätes OP71.
•
Setzen Sie die Montageplatte (1) auf die AP-
Dose (2) auf und verschrauben Sie die
Montageplatte (1) mit der AP-Dose (2).
•
Achten Sie auf korrekten Sitz der Dichtung, um
die Schutzart IP54 zu gewährleisten!
