Netzwerk MATRIX.Net
6.4

Netzwerkaufbau MATRIX.Net

6.4.1 Datenübertragungskabel
6.4.2 Leitungslängen

6.4.3 Schirmung/Erdung

32
Verwenden Sie zum Aufbau des MATRIX.Net nur Datenübertragungskabel nach DIN
19245 T3 und EN 50170, deren Adern paarig verdrillt sind und die über eine Schirmung
mittels Geflechtschirm verfügen.
Empfehlung
Wir empfehlen diese Datenübertragungskabel:
Fabrikat: HELUKABEL
Typ: CAN-BUS flexible 2 x 2 x ... mm² oder 1 x 4 x ... mm²
Unabhängig vom Querschnitt und Anzahl der Teilnehmer ist das absolute Maximum
der Leitungslänge einschließlich der Stichleitungen 600 m.
Die Länge einer Stichleitung darf 25 m nicht überschreiten. Die Gesamtlänge aller
Stichleitungen darf maximal 150 m betragen.
Hinweis!
Bei über 110 Teilnehmern müssen Repeater im Netzwerk eingesetzt werden. Um
die Leitungslänge zu vergrößern, sind spezielle Bridges notwendig, die die Lauf-
zeiten der Telegramme zwischen den Netzwerksegmenten entkoppeln.
Je nach Leitungslänge des MATRIX.Net muss der Querschnitt der Busleitung ver-
ändert werden!
Leitungslänge
bis 50 m
bis 600 m
*
Beinhaltet 2 Adern zur Spannungsversorgung von Bediengeräten bzw. Modulen.
•

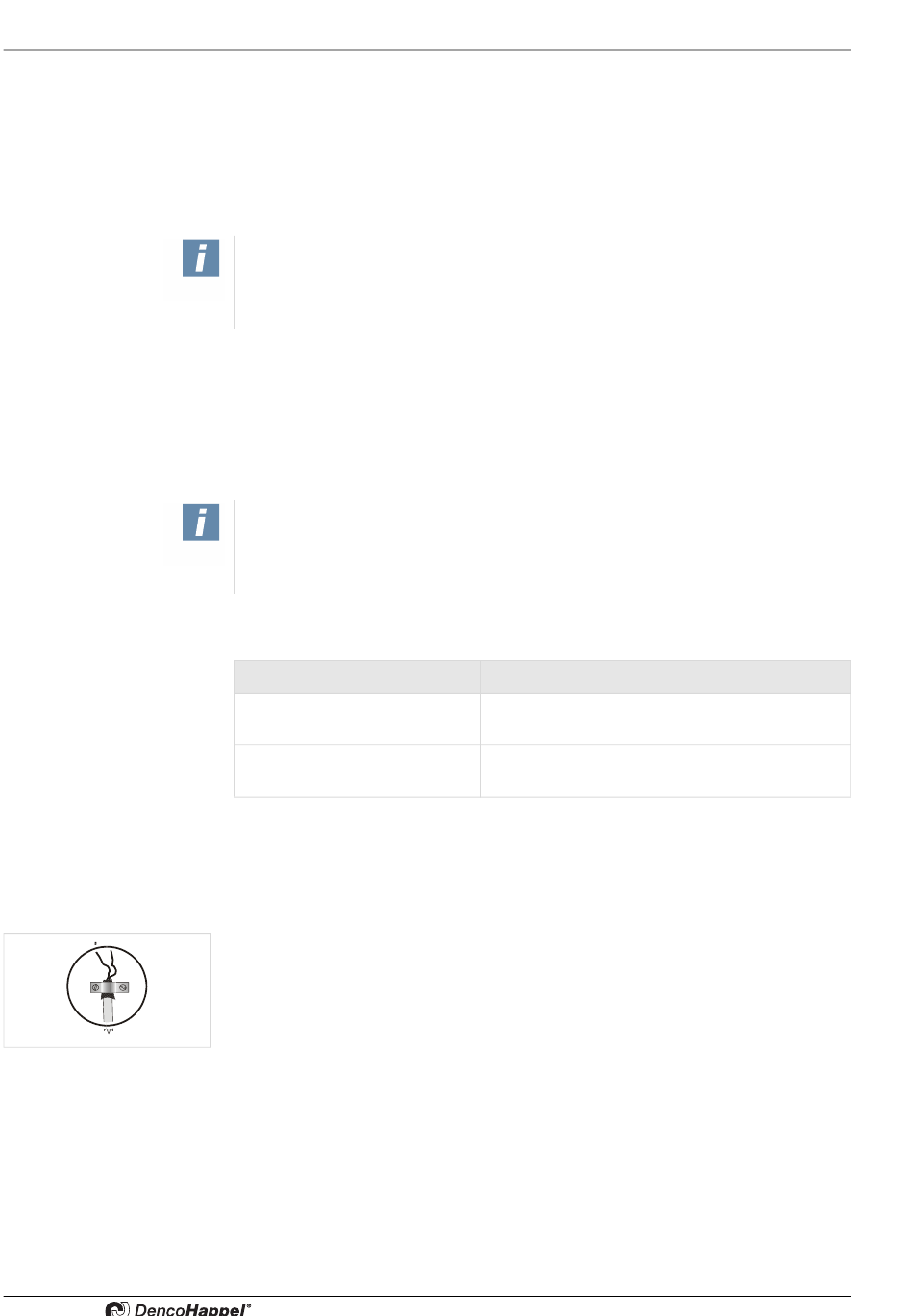

Datenübertragungskabel (MATRIX.Net) einseitig in den DencoHappel Klima- und
Lüftungsgeräten mit Schirmklemmen montieren, um bestmöglichen elektrischen
Kontakt zu gewährleisten.
•
Schirmung mit Schirmklemme großflächig auf Masse schließen!
•
In Anlagen mit großer Netzausdehnung oder wenn mit großer EMV-
Beeinträchtigung zu rechnen ist, sollte der Schirm beidseitig aufgelegt werden.
Zuvor ist sicherzustellen, dass keine Potentialunterschiede auftreten.
DencoHappel MATRIX Bediengerät OP71
Leitungstyp
*
2 x 2 x 0,22 mm²
1 x 2 x 0,22 mm²
*
2 x 2 x 0,5 mm²
1 x 2 x 0,5 mm²
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
