DencoHappel MATRIX Bediengerät OP71

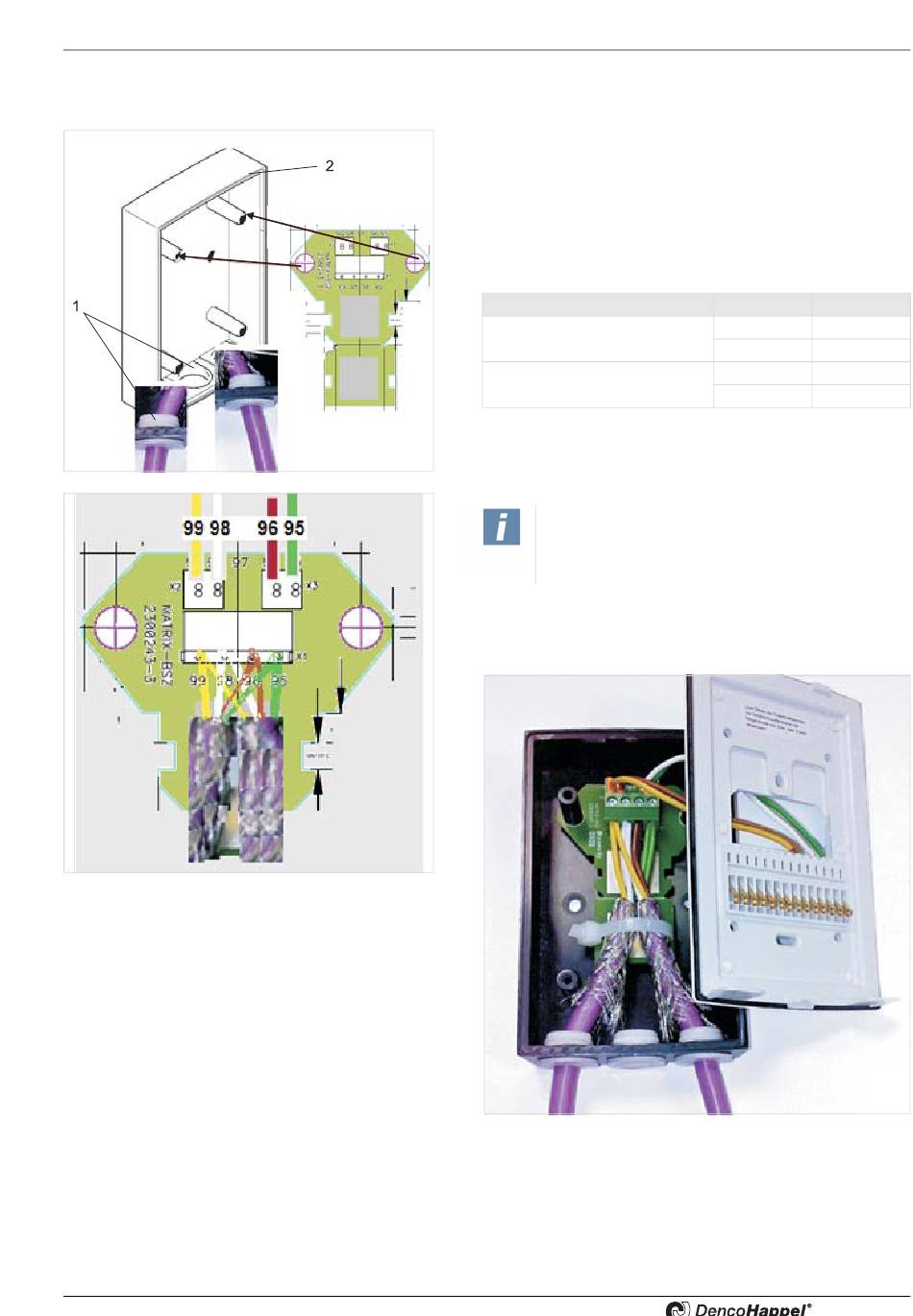

4.2.2 Montage der DencoHappel MATRIX BSZ in das Aufputz Gehäuse der MATRIX OP5X I (IP54)
Bedienstation
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
•
Integrieren Sie die Anschlussplatine in die AP-Dose des MA-
TRIX-Bediengerätes.
•
Führen Sie die Leitungen durch die Membrantüllen (1) in die
AP-Dose (2) des MATRIX-Bediengerätes und schließen Sie
die Bus-Kabel (siehe Kabelempfehlungen MATRIX.Net) wie
folgt an:
Versorgungsspannung
MATRIX.Net
Tab. 4-2: Anschlussbezeichnung
Hinweis!
Die Zugentlastung sowie die Verbindung des
Schirmes erfolgt durch einen Kabelbinder.
•
Verbinden Sie jetzt mit Hilfe der mitgelieferten Kabel die An-
schlussplatine mit den Klemmen der Montageplatte des MA-
TRIX-Bediengerätes OP5XC wie in Tabelle 4-2 auf Seite 19.
Montage und Installation
Klemme
Signal
95
GND
99
Vcc
96
Low
98
High
19
