Montage und Installation
22
•

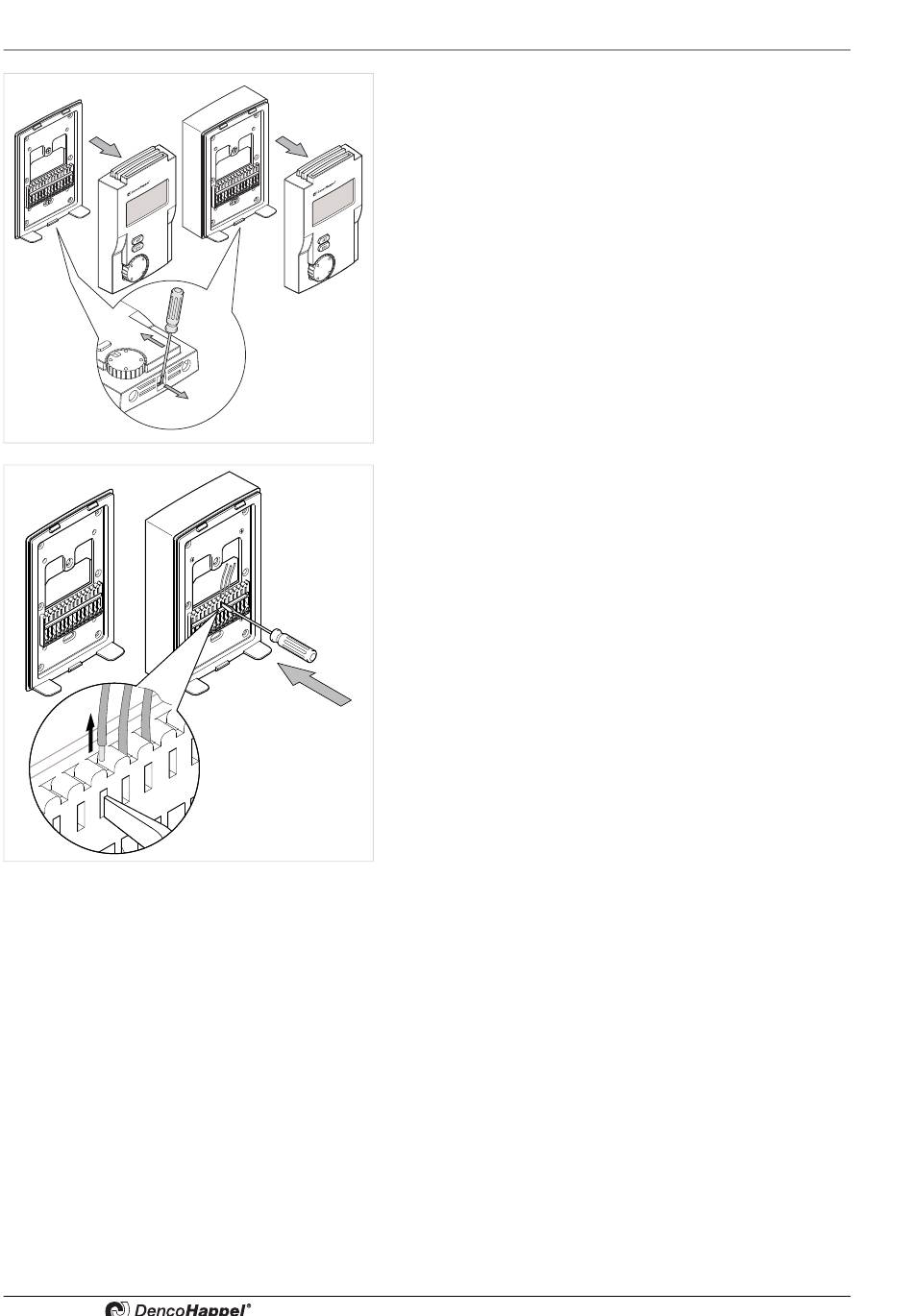

Rasten Sie an der Unterseite des MATRIX-Bediengerätes
OP71 mit einem Schraubendreher das Oberteil wie in der
Abbildung dargestellt aus und heben Sie das Oberteil nach
oben von der Montageplatte ab.
•
Drücken Sie mit einem Schraubendreher auf die jeweiligen
Klemmen und ziehen Sie die einzelnen Adern heraus.
•
Lösen Sie die Montageplatte von der Wand.
•
Komplettieren Sie das MATRIX-Bediengerät OP71.
Zusätzliche Demontage beim IP54-Gehäuse:
•
Schrauben Sie die Montageplatte von der AP-Dose ab.
•
Ziehen Sie die Leitungen aus den Membrantüllen heraus.
•
Lösen Sie die AP-Dose von der Wand.
•
Komplettieren Sie das MATRIX-Bediengerät OP71.
