6.1.2 Gruppenstruktur beim System MATRIX 3000 in Kombination mit MATRIX 2000

Netzwerk
OP71*

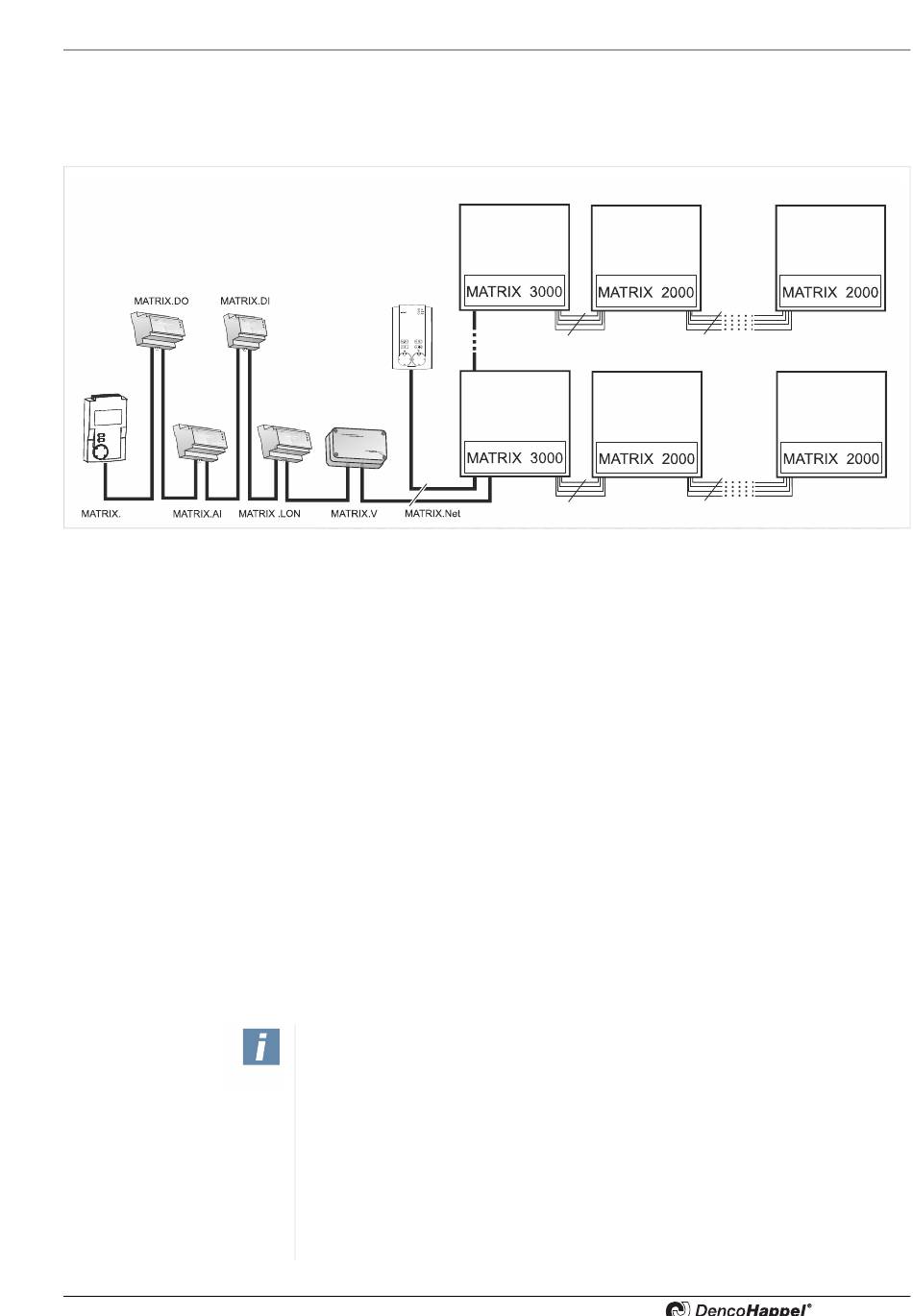

Abb. 6-2: Gruppenstruktur einer Kombination der Reglertypen MATRIX 2000 und MATRIX 3000
* Zur Verwendung eines MATRIX-Bediengerätes OP71 und eines MATRIX.LON siehe Seite 29.
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
Mit den Systemen MATRIX 2000 und MATRIX 3000 kann eine Gruppe gebildet wer-
den. Die Abbildung 6-2 zeigt exemplarisch ein Netzwerk aus Bediengerät,
MATRIX 2000, MATRIX 3000 und verschiedenen Globalen Modulen.
max.
1 Bediengerät
Die Vergabe der Gruppenadresse erfolgt:
– über den Schalter für Gruppenadresse am Bediengerät – vergleichen Sie dazu in
der Betriebsanleitung „DencoHappel MATRIX
triebnahme und Test"
– auf der Platine des Reglers MATRIX 3000 – vergleichen Sie dazu die Betriebsanlei-
tung des Gerätes.
Die Zuordnung der MATRIX OP71 zu dieser Gruppe erfolgt über die Cluster-Konfigu-
ration – siehe dazu „Untermenü Cluster-Konfig." auf Seite 86 in dieser Betriebsanlei-
tung. Die Zuordnung der Daten des Moduls MATRIX.LON erfolgt über die L
Konfiguration. Die Zuordnung des Moduls MATRIX.V zu dieser Gruppe erfolgt über
den Schalter für die Gruppenadresse – vergleichen Sie dazu „Inbetriebnahme und
Test" in der Betriebsanleitung „DencoHappel MATRIX
Die Anordnung der Geräte 2 bis 16 ist beliebig. Der Anschluss des Bediengerätes
muss an einem Reglertyp MATRIX 3000 erfolgen.
Das System MATRIX 3000 erlaubt die Einrichtung einer Gruppe auch mit Kom-
ponenten aus dem System MATRIX 2000.
Darüber hinaus kann das Bediengerät entfallen, wenn Globale Module, wie z. B.
MATRIX.LON, DI, DO, AI, OP71, vorhanden sind und über diese Module der Gruppe
die notwendigen Betriebsparameter sowie die Sollwerte vermittelt werden.
Hinweis!
– Bei der Verwendung einer DencoHappel MATRIX OP71 und eines
DencoHappel MATRIX.DI und/oder DencoHappel MATRIX.AI in einem Netz-
werk haben die Vorgaben der DencoHappel MATRIX OP71 höhere Priorität.
Damit werden externe Vorgaben über das DI- oder AI-Modul geblockt und nicht
umgesetzt. So ist beispielsweise das Ausschalten eines Gerätes über einen
Eingang des DencoHappel MATRIX.DI („Gerät aus") bei gleichzeitiger Vorgabe
des Ventilatormodus über eine OP71 nicht möglich.
– Es ist darauf zu achten, dass bei der Verwendung von zwei MATRIX.DI (oder
MATRIX.AI) Modulen immer nur von einem Modul („A" oder „B") aus auf eine
Gruppe eingewirkt wird. Ausnahmen bedürfen der Rücksprache mit dem Werk.
Gerät 16 Gerät 2
4-7 Adern
Gerät 1 Gerät 2
4-7 Adern
®
Bediengeräte" das Kapitel „Inbe-
Netzwerk MATRIX.Net
Gruppe
Gerät 16
4-7 Adern
Gerät 16
4-7 Adern
ON ®
-seitige
®
-Globale Module".
