DencoHappel MATRIX Bediengerät OP71
6.2
Netzwerkstruktur MATRIX.Net
MATRIX.DO
Gruppe 2
MATRIX.Net
Gruppe 3
MATRIX.DI

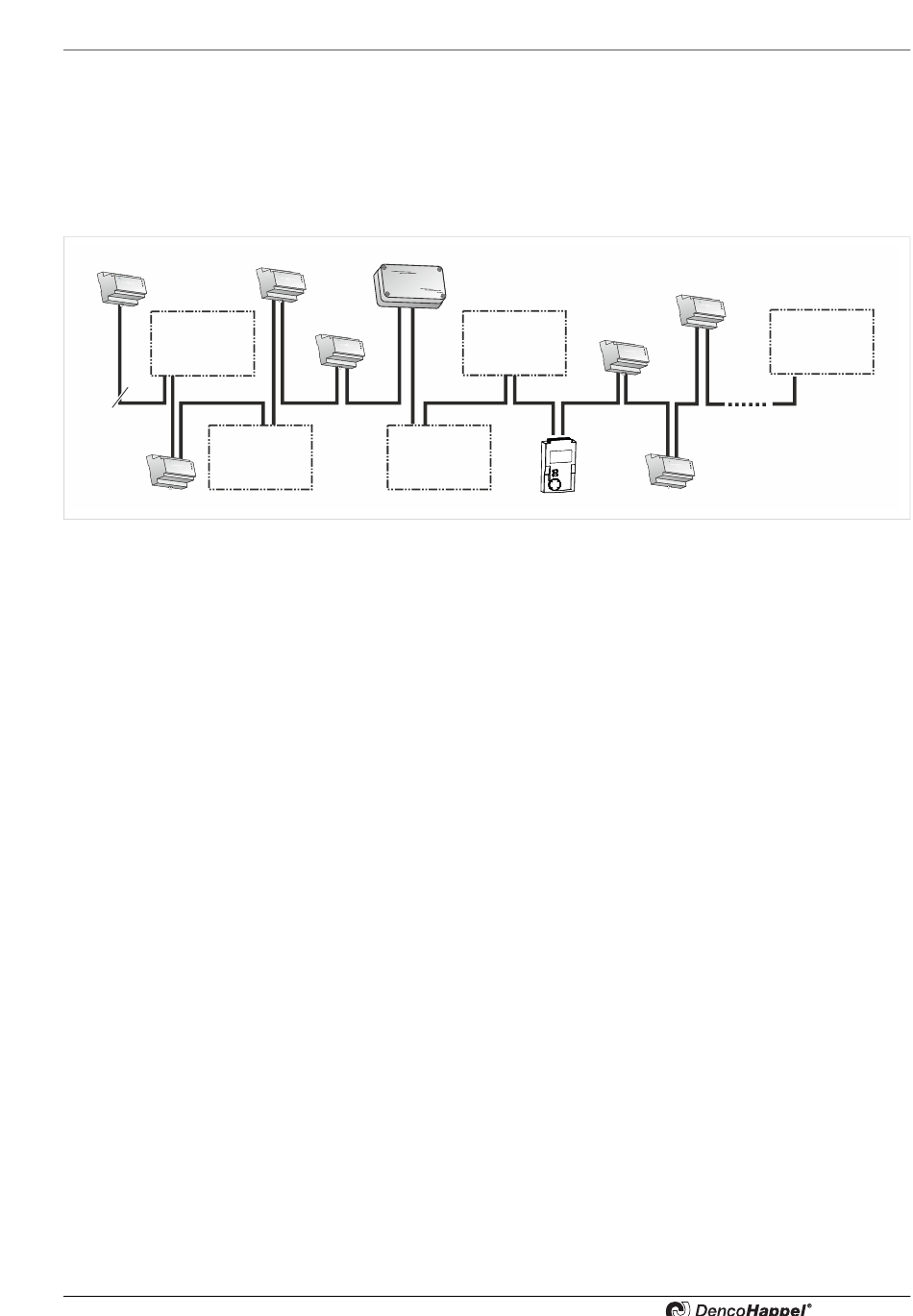

Abb. 6-4: Beispielhafter maximaler Ausbau eines Netzwerkes
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
Ein Netzwerk kann aus einer oder mehreren (bis zu 16) Gruppen bestehen. Zusätzlich
sind Globale Module in das Netzwerk integrierbar. Der Netzaufbau/die Netztopologie
von MATRIX.Net ist linienförmig auszuführen – siehe „Topologien des Netzwerks
MATRIX.Net" auf Seite 30.
Der maximale Ausbau des Netzwerkes MATRIX.Net ist in Abbildung 6-4 exemplarisch
dargestellt.
MATRIX.DO
MATRIX.EM
MATRIX.AI
Gruppe 1
Der maximale Ausbau des Netzwerkes kann bestehen aus:
– maximal 16 Gerätegruppen – siehe „Topologien des Netzwerks MATRIX.Net" auf
Seite 30
– zwei Digitaleingangs-Modulen (MATRIX.DI)
– zwei Analogeingangs-Modulen (MATRIX.AI)
– zwei Digitalausgangs-Modulen (MATRIX.DO)
– einem Abluftmanager (MATRIX.EM)
®
– bis zu 16 L
ON
– jeder Gruppe kann maximal 1 Modul MATRIX.LON zugeordnet werden
– einem Gruppenübergreifenden Bediengerät (MATRIX-Bediengerät OP71) *
*
Wenn ein Leittechnikmodul (LON-Modul) sich in einer Gruppe meldet und diese
Gruppe ist einem Cluster des Gruppenübergreifenden MATRIX-Bediengerätes
OP71 zugeordnet, kommt es zu einem Adresskonflikt. Das LON-Modul und das
MATRIX-Bediengerät OP71 müssen daher unterschiedliche Gruppen bedienen.
Die Anordnung der Gerätegruppen und der Globalen Module im Netzwerk ist beliebig.
Entscheidend für die Zuordnung der Geräte, der Bediengeräte und der Globalen Mo-
dule zu einer Gruppe ist
– die Einstellung des Schalters für Gruppenadresse (vergleichen Sie dazu das
jeweilige Kapitel „Inbetriebnahme" in den zugehörigen Betriebsanleitungen)
– bzw. die Zuordnung eines Modul-Ein- und -Ausgangs zu einer Gerätegruppe über
das Servicetool MATRIX.PC (vergleichen Sie dazu die Online-Hilfe zur Servicesoft-
ware MATRIX.PC)
und nicht die physikalische Anordnung.
MATRIX.AI
Gruppe 4
MATRIX.OP71
-Modulen (MATRIX.LON)
Netzwerk MATRIX.Net
MATRIX.LON
Gruppe 16
MATRIX.DI
29
