Einflussgrößen hiefür sind:
• Die Leitungslängen
• Das Leitungsmaterial
• Der Leitungsquerschnitt
• Die Leitungsführung
• Die Regulierung der Durchflussmenge
Beispiel für das Zusammenschalten von Kühlkreisen
Das folgende Bild zeigt ein Beispiel für eine Parallelschaltung der Kühlkreise von 2 Ständern mit
Haupt- und Präzisionskühler. Durch die gewählten Positionen für den Wasservorlauf (IN) und
den Wasserrücklauf (OUT) werden alle Kühlkreise gleichmäßig durchströmt. In welcher
Richtung das Kühlmittel den Kühlkreislauf durchströmt, ist für die Kühlungswirkung
bedeutungslos.
①
②
Bild 3-8
Einbau-Torquemotoren 1FW6
Betriebsanleitung, 09/2022, A5E52220812A AA
Anschluss Hauptkühler
Anschluss Präzisionskühler

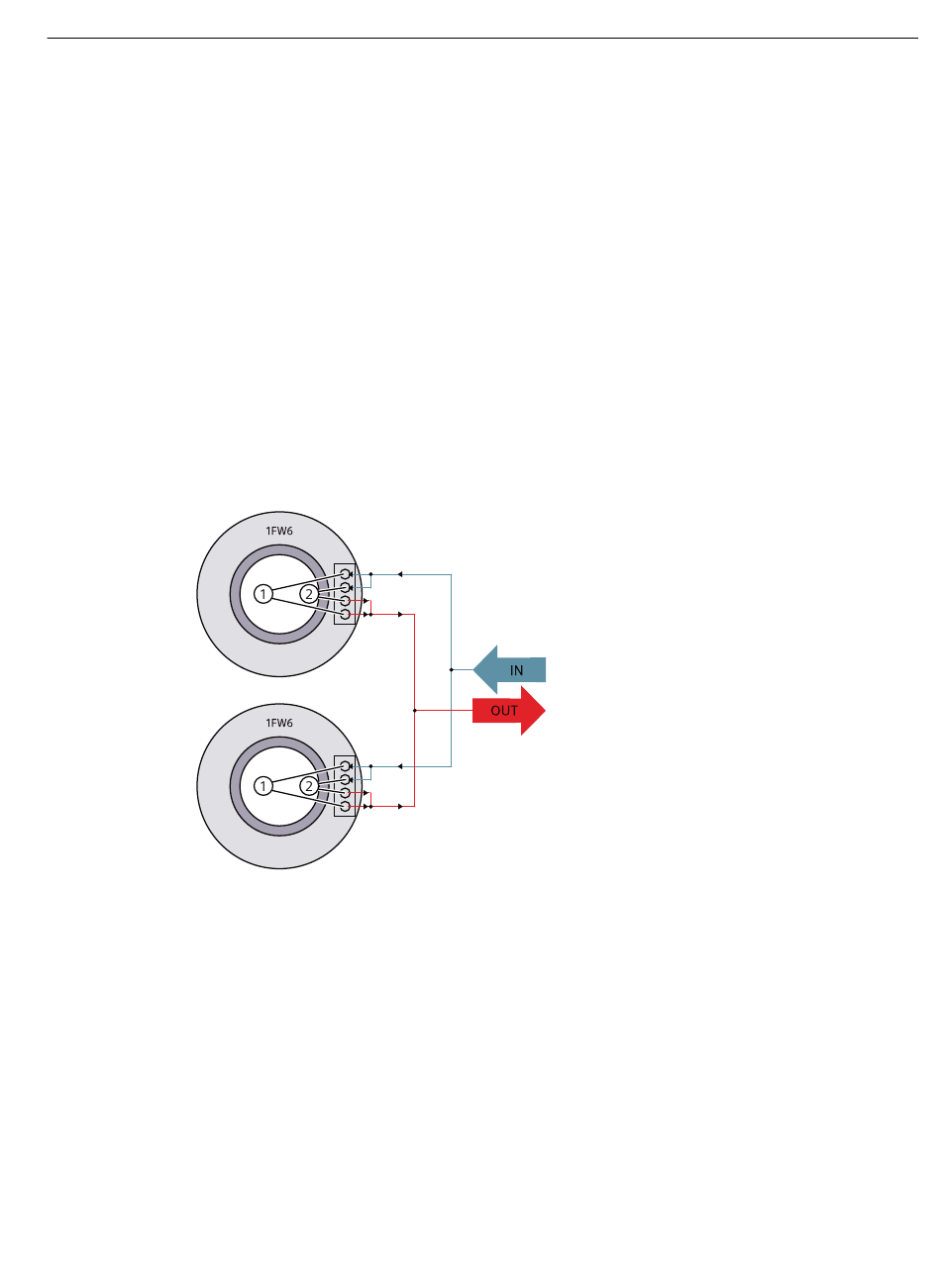

Parallelschaltung von Kühlkreisen (Beispiel, schematische Darstellung)
