Warnung
Allgemeines
VLT ®
Typ 3060-3250
Sockel für
®
VLT 3100-3250
40

Mechanische Installation

Um Verletzungen oder eine Beschädigung
anderer Geräte zu vermeiden, muß ein
®
VLT -Frequenzumrichter der Serie 3000,
bevor weitere Installationsarbeiten vorge-
nommen werden, sorgfältig an einer Wand
oder dem Fußboden befestigt werden.
Dies gilt insbesondere für die leistungs-
größeren Modelle, die einen höher-
liegenden Schwerpunkt haben.
®
Da die VLT Serie 3000 luftgekühlt ist,
muß die Luft ungehindert über und unter
dem Frequenzumrichter zirkulieren
können.

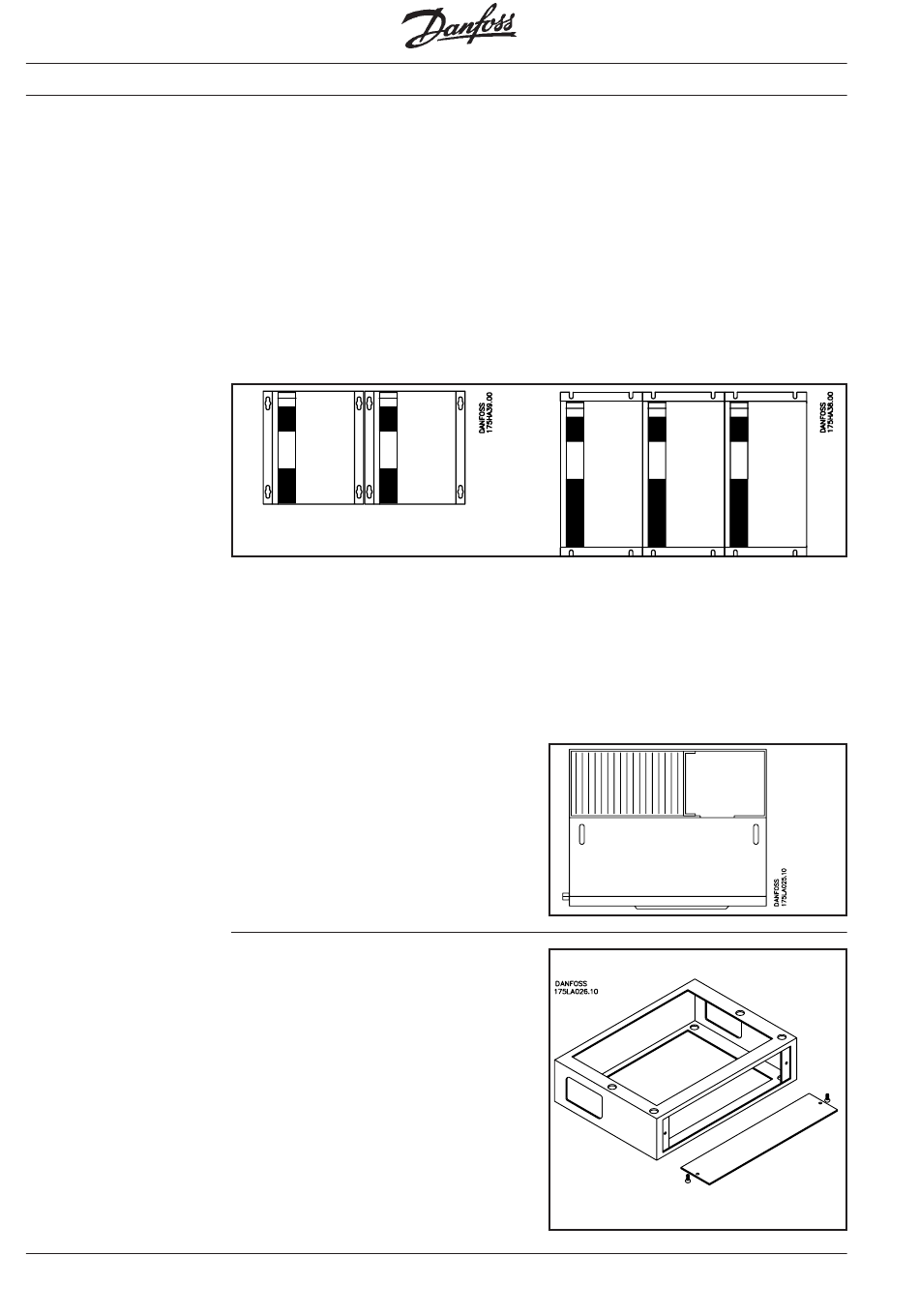

Die VLT Serie 3000 kann ohne Zwischen-
®
abstand Flansch an Flansch installiert
werden.
®
Die VLT Typen 3060-3150 werden mit
einer Montagekonsole auf der Rückseite
des Frequenzumrichters geliefert, die eine
Art Abzugskanal für die über die Kühlrip-
pen strömende Luft bildet. Während des
Betriebs muß die Konsole unter allen Um-
ständen am Frequenzumrichter installiert
sein. Bei Installationsarbeiten kann sie, muß
aber nicht, durch Lösen der Befestigungs-
schrauben an der Innenseite des Geräts
kurzfristig entfernt werden.
Nach beendeter Arbeit muß die Konsole
wieder befestigt werden, da sonst die
Gefahr einer Betriebsunterbrechung
aufgrund von Überhitzung besteht.
Die Montagekonsole hat 4 tropfenförmige
Löcher, über die sie vor Anbringen des
VLT ® in einem Schaltschrank bzw. an der
Wand angeschraubt wird. Die Schrauben
Für die VLT ® Typen 3100-3150 ist als
Option ein Sockel für die
Fußbodenmontage lieferbar (Best.-Nr.
175L3047).
®
Die VLT Typen 3200-3250 sind aus-
schließlich für die Fußbodenmontage
gedacht, der Sockel wird serienmäßig
mitgeliefert. Er wird vor der Installation des
Frequenzumrichters mit 4 Schrauben am
Fußboden befestigt. Danach wird die
Frontplatte des Sockels entfernt, um den
Frequenzumrichter durch die 4 Löcher am
Sockel festzuschrauben, siehe auch den
Abschnitt "Kühlung".
®
MG.30.A7.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Typ 3002-3052
Diese Geräte sind auf einer ebenen Fläche
zu montieren, so daß Luft an den
Kühlrippen entlang vom Boden des
Frequenzumrichters nach oben strömen
®
kann. VLT s mit Schraublöchern in den
Seitenflanschen können Flansch an
Flansch installiert werden. Bei VLT
Seitenflansche (IP 20) befinden sich die
Schraublöcher am oberen und unteren
Ende des Geräts. Diese Geräte können
ohne Zwischenabstand Seite an Seite
installiert werden, siehe auch den Ab-
schnitt "Kühlung".
sind von der Ober- bzw. Unterseite der
Konsole z. B. zum Nachspannen zugäng-
lich. Die VLT ® Typen 3060-3075 sind
ausschließlich für die Wandmontage
gedacht.
Die VLT ® Typen 3100-3150 werden
serienmäßig für die Wandmontage
vorbereitet geliefert, siehe auch den
Abschnitt "Kühlung".
®
s ohne
