Danfoss VLT 3002 Produkthandbuch Seite 121

Menübeschreibung
603
Typenschild
(TYPENSCHILD)
604
Betriebsart
(TEST-MODUS)
Wert:
0 Typ (VLT ® 3xxx)
1 Leistungsteil (xxxV)
2 Software-Art
Prozeß
HV-AC
Profibus Prozeß
Profibus HV-AC
Syncron-Option
Modbus+ Prozeß
Modbus+ HV-AC
3 Software-Version (v. x.x)
Wert:
Normalbetrieb (BETRIEB NORM)[0]
Betrieb mit abschaltetem
Wechselrichter (INV. BLOCK.)
Durchführ. von Steuerkartenprüf.
(STEUERK.TEST)
Initialisieren (INITIALIS.)
= Werkseinstellung. Text in ( ) = im Display
ablesbar. Zahlen in [ ] = Buskommunikation
MG.30.A7.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
6.. Service und Diagnose
Funktion:
Abruf der wichtigsten Gerätedaten über
die Anzeige oder den Bus (RS 485).
Beschreibung:
[1]
Unter Typ wird das Modell und die
[2]
Grundfunktion des VLT
[3]
VLT ® 3006 oder VLT
[4]
Unter Leistungsteil finden Sie die maxi-
[5]
male Spannung, für die das Gerät ausge-
[7]
legt und eingestellt ist (Menü 650).
[8]
Unter Software-Art wird angegeben, ob
es sich um Standard- oder Spezialsoft-
ware handelt.
Die Software-Version gibt an, welche
Versionsnummer geladen ist.
Funktion:
In diesem Menü wird die Betriebsart des
VLT ® bestimmt, genauer gesagt, ob anstatt
Nor-malbetrieb eine von zwei Prüfungen oder
[1]
möglicherweise eine Initialisierung durchge-
führt werden soll.
[2]
Beschreibung:
[3]
Die Werkseinstellung Normalbetrieb wird bei
normaler Drehzahlsteuerung eines Motors
gewählt.
Im Test-Betrieb wird der Einfluß der Steuer-
signale auf die Steuerkarte und deren Funk-
tionen überprüft, ohne daß der Wechselrichter
den Motor antreibt.
Haben Sie Durchführung der Steuerkarten-
prüfung gewählt, werden die Analog- und
Digitaleingänge sowie die Analog-, Digital-
und Relaisausgänge sowie die Steuers-
pannung von +10 V geprüft.

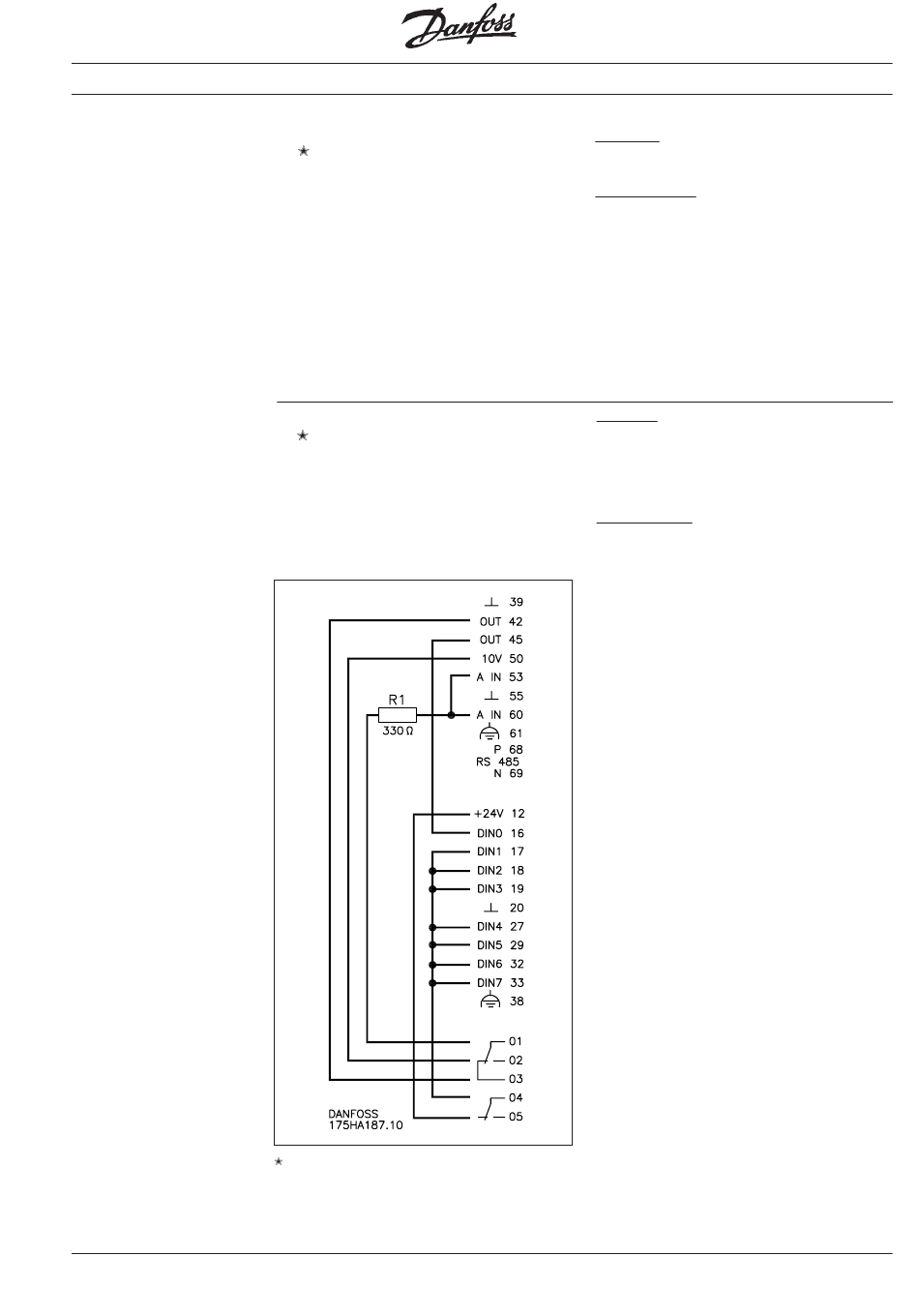

Hierzu wird ein Prüfverbinder mit internen
Anschlüssen benötigt.
Vorgehensweise:
1) Die "Stopp"-Taste drücken.
2) Den Prüfverbinder in die Steckverbindung
einsetzen.
3) In Menü 604 Durchführung der Steuer-
kartenprüfung wählen.
4) Die Versorgungsspannung unterbrechen
und warten, bis die Anzeigebeleuchtung
erloschen ist.
5) Die Versorgungsspannung wieder
anschließen.
6) Die "Start"-Taste drücken.
Jetzt wird die dreistufige Prüfung durch-
geführt und die Ergebnisse laufend angezeigt.
Im Falle eines Fehlers muß die Steuerkarte
ausgetauscht werden.
Wenn alle Werkseinstellungen bis auf die in
Menü 500, 501, 600 und 602 wiederherge-
stellt werden sollen, wählen Sie Initialisieren.
Vorgehensweise:
1) Initialisieren wählen.
2) Die "Menü"-Taste drücken.
3) Die Versorgungsspannung unterbrechen
und warten, bis die Anzeigebeleuchtung
erloschen ist.
4) Die Versorgungsspannung wieder
anschließen.
®
angegeben, z. B.
® 3508.
