Montage der
Potentialausgleichsplatte
für UL-Zulassung
Montage der
Ventilatoroption
148
Zubehör

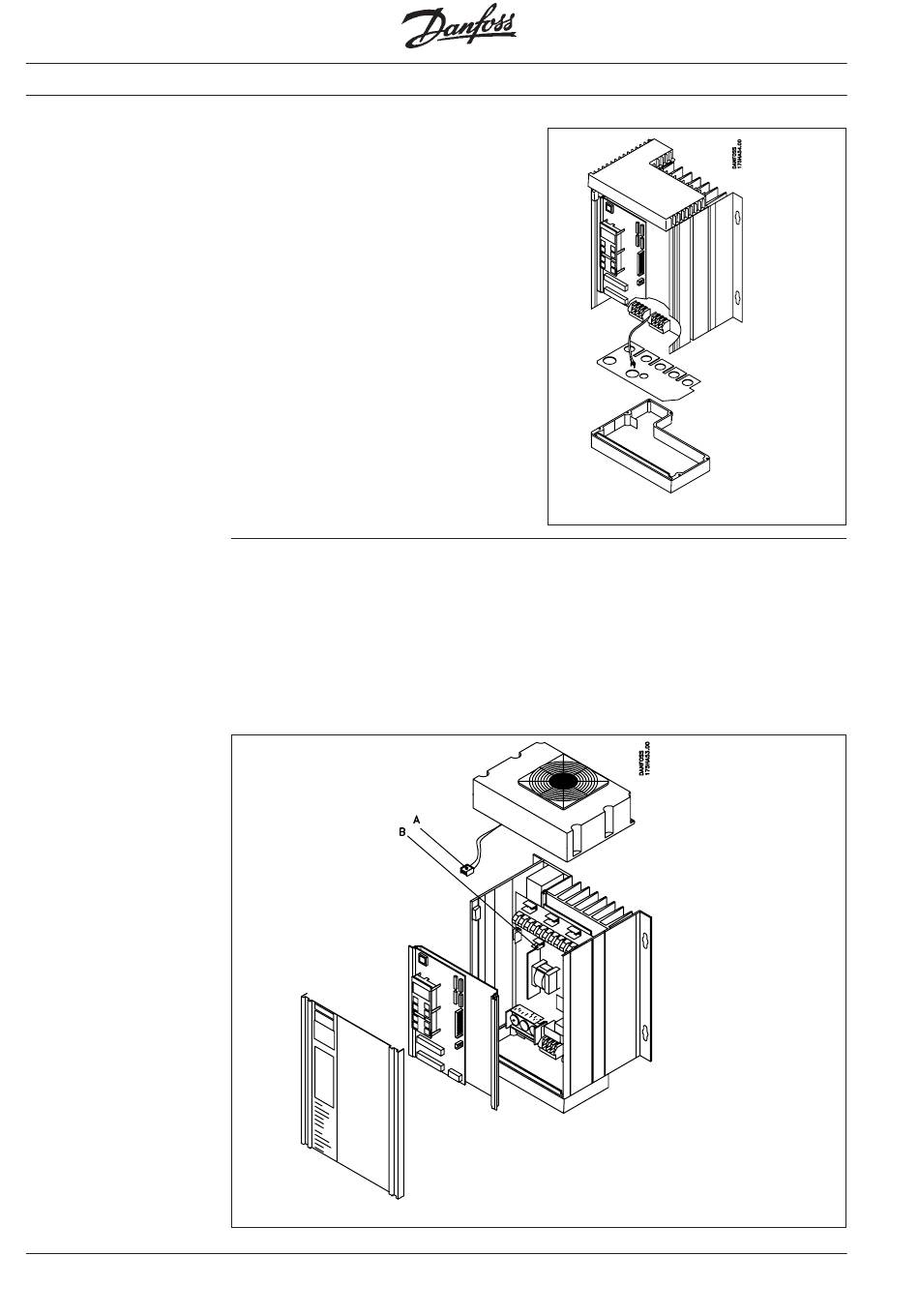

Schieben Sie die Potentialausgleichsplatte
wie abgebildet in die Abdeckung.
Befestigen Sie die Erdungsleitung der
Potentialausgleichsplatte an der mit GND
gekennzeichneten Erdungsschraube. Die
GND-Schraube befindet sich rechts vom
Netz-Klemmenblock.
Montieren Sie die untere Abdeckung auf
den Regler.
Lösen Sie den Steckverbinder des
Flachbandkabels, die kleine Zadrige Lei-
tung und die Erdungsleitung der Karte.
Entfernen Sie die Steuerkarte zusammen
mit der Abschirmung.
Setzen Sie die Ventilatoroption auf die vor-
stehende Montagefläche und vergewis-
sern Sie sich, daß die Montagebohrungen
der Ventilatoroption mit dem Gehäuse aus-
gerichtet sind.
®
MG.30.A7.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Die nächste Karte besitzt einen 2poligen
Molex-Steckverbinder, der wie abgebildet
plaziert ist. Stecken Sie die Ventilator-
leitung in den Molex-Steckverbinder.
Setzen Sie die Steuerkarte vorsichtig
wieder ein und schließen Sie den Band-
Steckverbinder, die Zadrige Leitung und
die Erdungsleitung wieder an.
