Steuerfunktion
*)UL-Ausführung: Max. 240 V A.C., 2 A.
Bitte beachten: Der ggf. installierte Thermistor wird zwischen Klemme 50 und 16 angeschlossen (siehe Beschreibung
zu Menü 400 und die Thermistor-Skizze auf Seite 102).

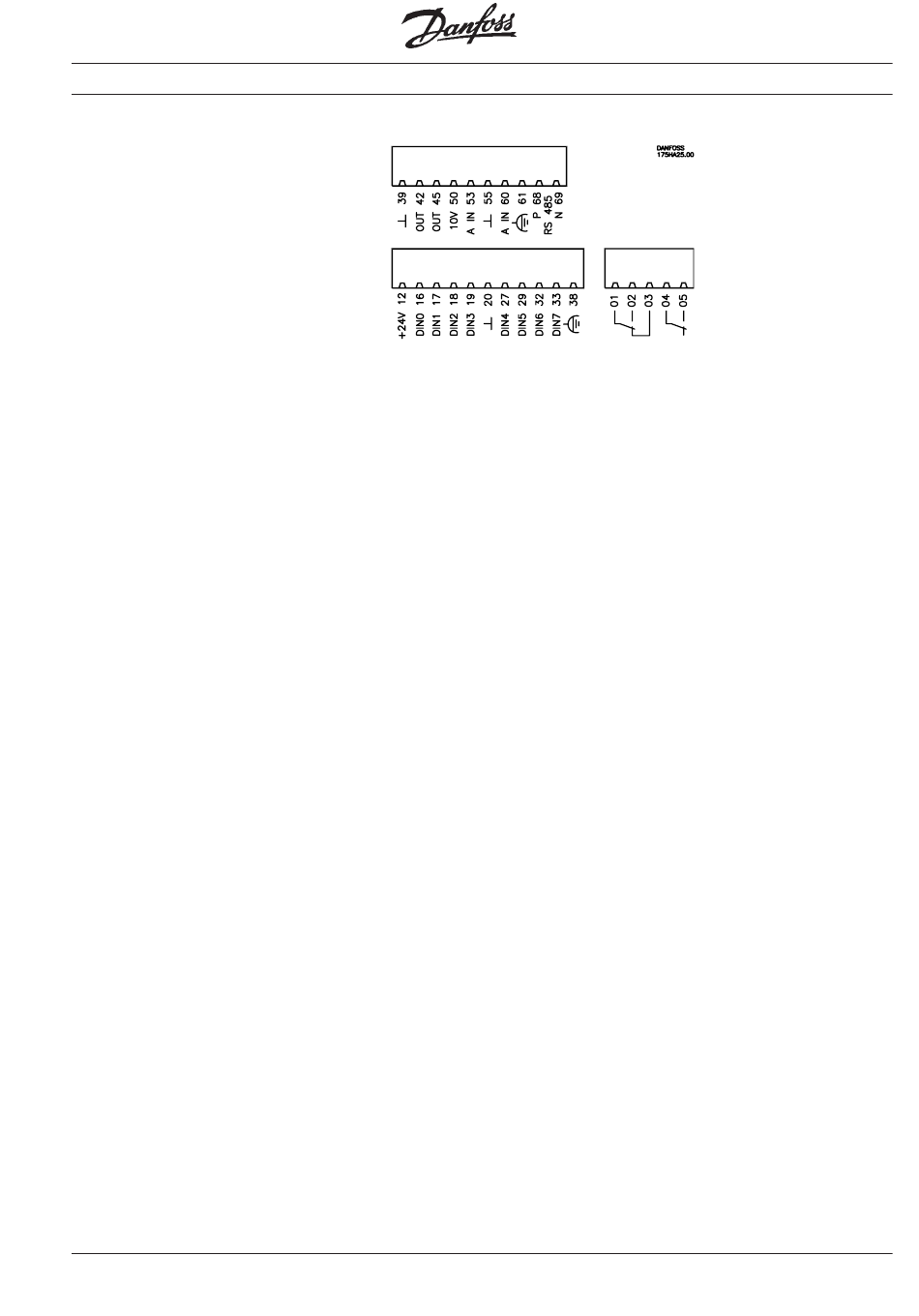

Klemmenbeschreibung

Klemme
Klemme 39:
Klemme 42-45:
Klemme 50:
Klemme 53:
Klemme 55:
Klemme 60:
Klemme 61:
Klemme 68-69:
Klemme 12:
Klemme 16-33:
Klemme 20:
Klemme 38:
Klemme 01-03*):
Klemme 04-05*):
MG.30.A7.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Signalmasse.
Signalausgänge für Frequenz-, Sollwert-, Strom- und
Drehmomentanzeige (0-20 mA oder 4-20 mA bei
max. 470 Ohm) oder Anzeige des gewählten Zustands
bzw. einer Stör- oder Warnmeldung (24 V DC bei min.
600 Ohm). Siehe Menü 407-408.
10 V dc, max. 17 mA. Spannungsversorgung des
externen Potentiometers und Thermistors.
0-± 10 V DC R = 10 kohm. Analogeingang
i
Spannungssollwert. Siehe Menü 412.
Analogmasse.
0/4-20 mA, R = ca. 188 Ohm. Analogeingang
i
Stromsollwert. Siehe Menü 413.
Erdung der Abschirmung der Busleitung über Schalter
04. Siehe Beschreibung der Menügruppe 5.
Serielle Schnittstelle RS 485. Siehe Beschreibung der
Menügruppe 5.
24 V DC, max. 140 mA. Spannungsversorgung der
Digitaleingänge (DIN 0-7).
0/24 V, R = 2 kohm. Signale < 5 V entsprechen logisch
i
0, > 10 V logisch 1. Digitaleingänge. Siehe Seite 35 und
Menü 400-406.
Digitalmasse.
Erdung der Abschirmung der Steuerleitungen in
Geräten ohne Klemmbügel.
Relaisausgang. Max. 250 V AC, 2 A. Min. 24 V DC,
10 mA oder 24 V AC, 100 mA. Siehe Menü 409.
Relaisausgang. Max. 250 V AC, 2 A.
Min. 24 V DC, 10 mA oder 24 V AC, 100 mA.
Siehe Menü 410.
