Beispiel 6:

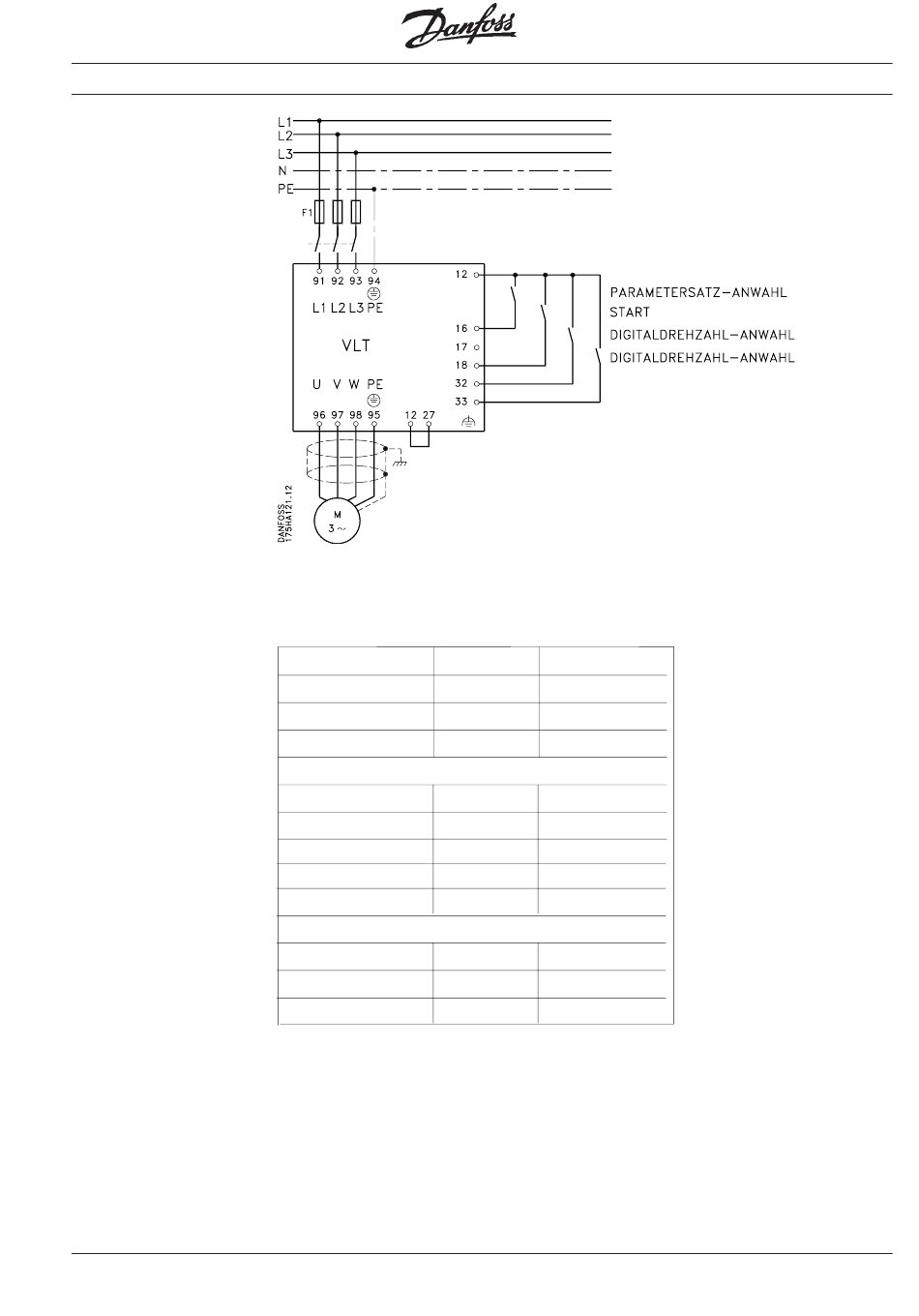

Anschlußbeispiele
6 feste Drehzahlen, max. 60 Hz
1 Festdrehzahl = 6 Hz (10%), 2 Festdrehzahl = 12 Hz (20 %), 3 Festdrehzahl = 18 Hz (30 %)
4 Festdrehzahl = 24 Hz (40 %), 5 Festdrehzahl = 42 Hz (70 %), 6 Festdrehzahl = 60 Hz (100 %).
Parametrierung:
Funktion
Menünr.
Parametersatzanwahl
Parametersatzanwahl
Digitaldrehzahlanwahl
Parametersatz 1
Max. Frequenz
Festdrehzahl 1
Festdrehzahl 2
Festdrehzahl 3
Festdrehzahl 4
Parametersatz 2
Max. Frequenz
Festdrehzahl 5
Festdrehzahl 6
MG.30.A7.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Wichtig: Die Abschirmungen der
Steuerleitungen sind gemäß
Beschreibung im Kapitel "EMV-
gemäße Installation" anzuschlieβen.
Alle Einstellungen sind
Werkseinstellung, die Motordaten sind
jedoch gemäß den Angaben auf dem
Typenschild des angeschlossenen
Motors in Menü 103-105 einzugeben.
Menüwert
001
EXT. ANWAHL
400
PARAM.-SATZAW.
406
DREHZ.-ANWAHL
202
60 Hz
205
10 %
206
20 %
207
30 %
208
40 %
202
60 Hz
205
70 %
205
100 %
37
