Technologie
®
VLT
-Frequenzumrichter der Serie 3000
benutzen ein Wechselrichter-Steuer-
verfahren nach dem Danfoss-VVC-
Prinzip (Voltage Vector Control).
Das Danfoss-VVC-Prinzip hat gegenüber
dem traditionellen PWM-Prinzip (Pulse
Width Modulation) folgende Vorteile:
• Volle Motor-Nennspannung bei
Motor-Nennfrequenz
• Keine Leistungsreduzierung des Motors
im Vergleich zum Netzbetrieb
• Hoher Wirkungsgrad aufgrund
niedriger Schaltverluste
Die folgenden Abbildungen zeigen das
Schaltmuster und die maximale
Motorspannung beim Danfoss-VVC-
Prinzip im Vergleich zum traditionellen
PWM-Prinzip.

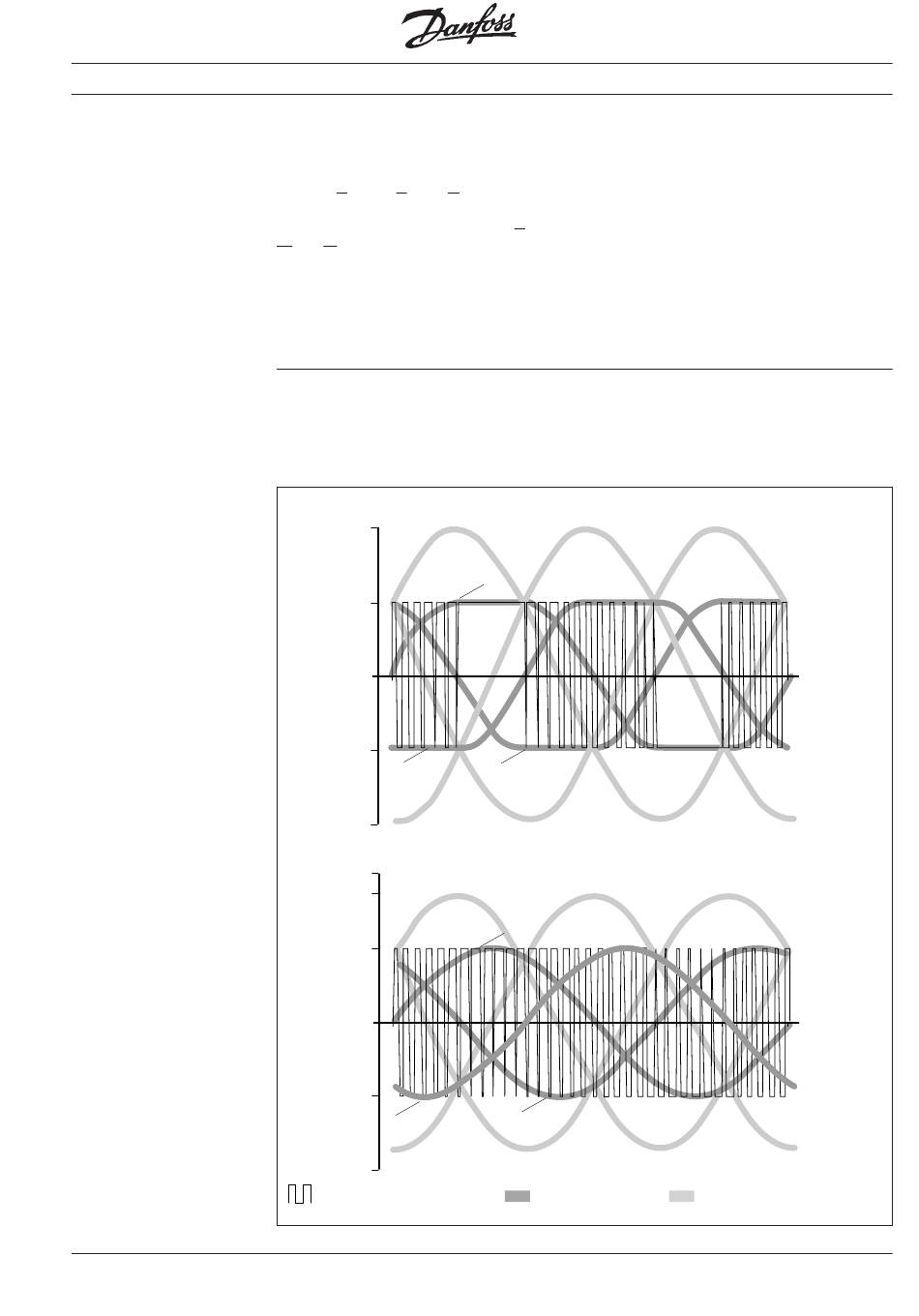

Motorspannung und vereinfachtes Schaltmuster für das VVC-Prinzip von Danfoss
1,00
U-V
U-V
0,50
0,00
0
60
-0,50
V
-1.00
Motorspannung und Schaltmuster für das traditionelle PWM-Prinzip
1,00
0,866
U-V
0,50
0,00
0
60
-0,50
V
-1.00
Schaltmuster für Phase U
MG.30.A7.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Diese Eigenschaften werden durch ein
spezielles Schaltmuster erzielt:
Während einer 60°-Sinusperiode wird
immer ein Halbleiterpaar nicht abges-
chaltet. Die Stromkurve des Motorstroms
entspricht annähernd der Stromkurve
beim Netzbetrieb.
Die Schaltpause bei 60° der Sinusperio-
de bedeutet auch, daß volle Motor-Nenn-
spannung erzielt werden kann - und die
Wechselrichterschaltverluste gegenüber
herkömmlichen Verfahren um etwa
einDrittel herabgesetzt werden.
Die volle Motor-Nennspannung und die
sinusförmige Stromkurve bedeuten, daß
®
die VLT
leistung ermöglicht. Es braucht kein
Reduktionsfaktor berücksichtigt zu werden.
U-W
V-W
U
120
180
240
W
V-W
U
120
180
240
W
Einphasen-Spannung
Serie 3000 die volle Motor-Nenn-
W-U
W-U
300
360
W-U
300
360
Phase-Phase-Spannung am
Motor
9
