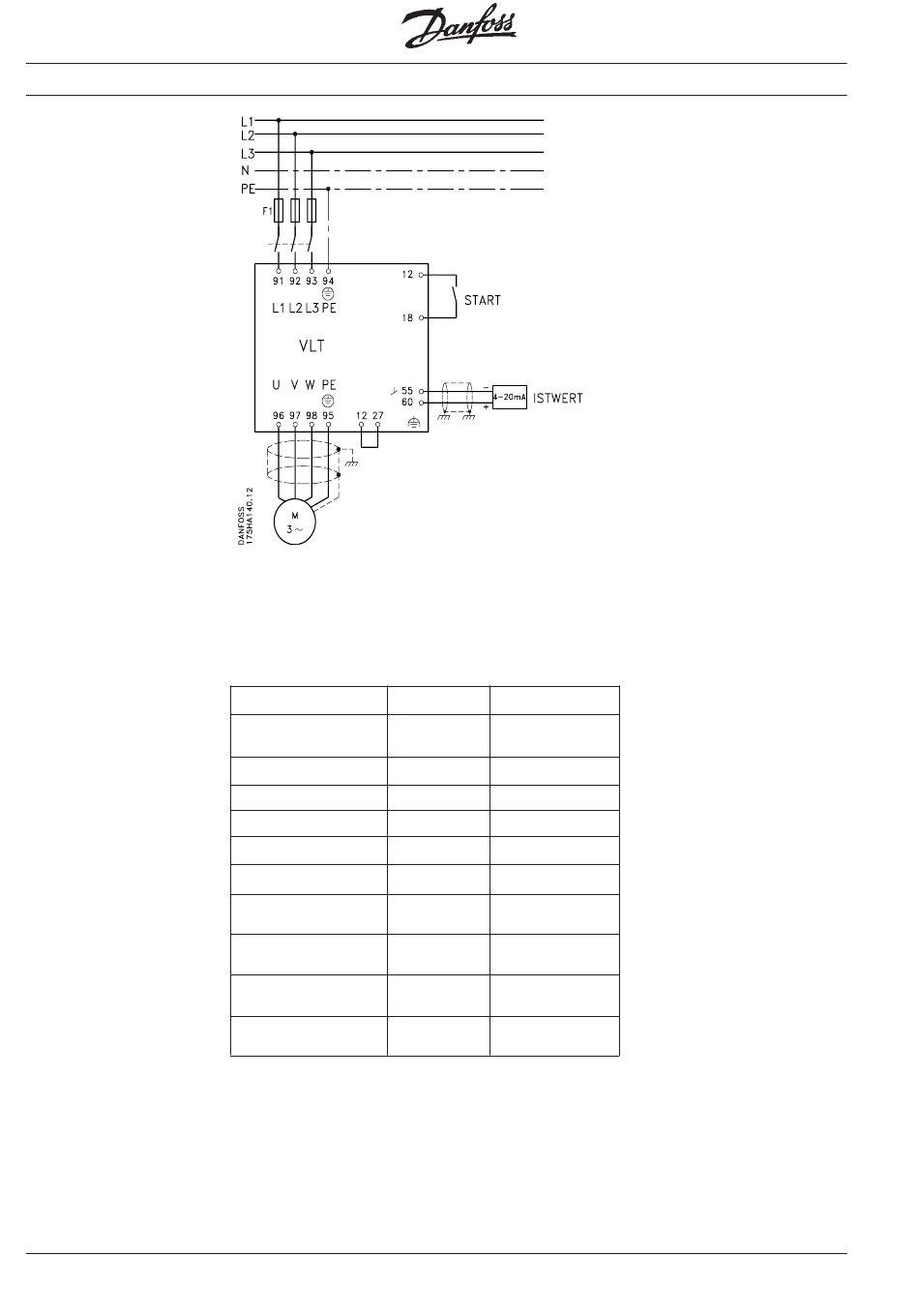

Beispiel 7:
38
Anschlußbeispiele
Verwendung des eingebauten PID-Reglers mit programmiertem Sollwert
(Digitaldrehzahl = 50 %)
Ist-Wert-Rückführung: 0-10 bar ~ 4-20 mA
Min. Drehzahl = 10 Hz
Max. Drehzahl = 50 Hz
Parametrierung:
Funktion
Zuschalten des
PID-Reglers
Prgramm. Sollwert
Regler Ist-Wert-Signal
Stromsignal
Min. Drehzahl
Max. Drehzahl
Reglerbandbreite
Proportionale-
verstärkung
Integrationszeit
Differentiationszeit
®
MG.30.A7.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Wichtig: Die Abschirmungen der
Steuerleitungen sind gemäß
Beschreibung im Kapitel "EMV-
gemäße Installation" anzuschlieβen.
Alle Einstellungen sind
Werkseinstellung, die Motordaten sind
jedoch gemäß den Angaben auf dem
Typenschild des angeschlossenen
Motors in Menü 103-105 einzugeben.
Menünr.
Menüwert
101
M.RUECKFUEH.
205
50 %
114
20 mA STROM
413
4-20 mA
201
10 Hz
202
50 Hz
120
anwendungs-
bedingt
121
anwendungs-
bedingt
122
anwendungs-
bedingt
123
anwendungs-
bedingt
