Motoranschluß
Drehrichtung
Parallelanschluß
von Motoren
50
Anschluß des Motors
®
MG.30.A7.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss

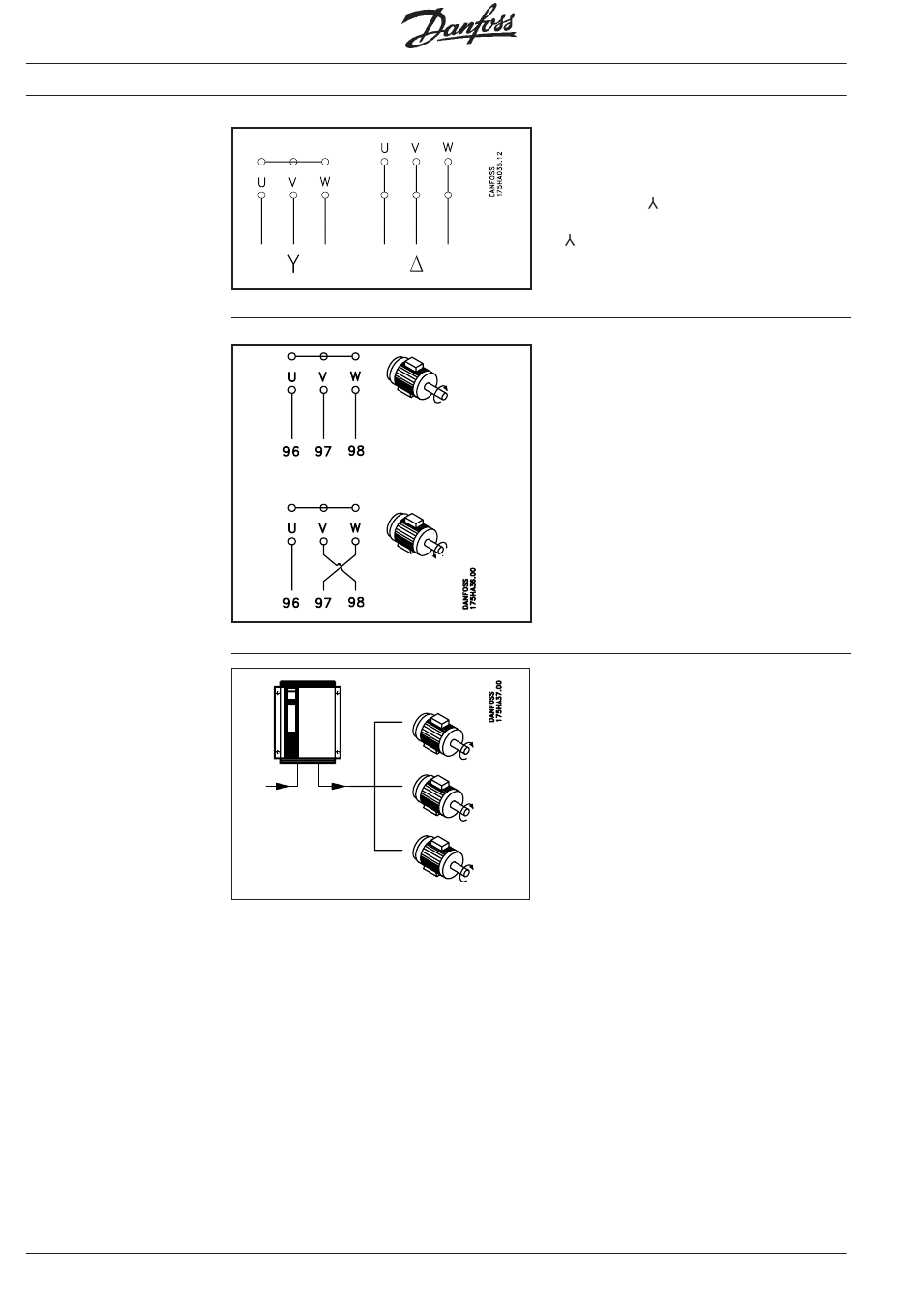

An ein Gerät der VLT ® Serie 3000 können
alle üblichen Drehstrom-Asynchron-
motoren angeschlossen werden.
Normalerweise werden kleinere Motoren
(220/380 V, ∆/ in Stern geschaltet,
leistungskräftigere Motoren (380/660 V,
∆/ ) in Dreieck.
Die Werkseinstellung entspricht einem
Rechtsdrehfeld (Uhrzeigersinn), wenn der
Ausgang wie folgt angeschlossen wird:
Klemme 96 an U-Phase, Klemme 97 an V-
Phase, Klemme 98 an W-Phase.
Die Drehrichtung kann durch Vertauschen
zweier Leitungen des Motorkabels geän-
dert werden.
Die VLT ® Serie 3000 bietet außerdem die
Möglichkeit, die Drehrichtung durch die
Reversierungsfunktion zu ändern.
Ein VLT ® -Frequenzumrichter der Serie
3000 kann mehrere parallelgeschaltete
Motoren steuern. Wenn die Motordreh-
zahlen verschieden sein sollen, müssen
Motoren unterschiedlicher Nenndrehzahl
verwendet werden. Die Drehzahlen werden
dann so angepaßt, daß das Motor-
drehzahlverhältnis im gesamten Arbeits-
bereich konstant bleibt.
Die gesamte Stromaufnahme der ange-
schlossenen Motoren darf den maximalen
Ausgangsstrom I eines Frequenzum-
VLT,N
richters nicht überschreiten.
Sind die Motorleistungen sehr verschie-
den, können während des Start und bei
niedriger Drehzahl Probleme auftreten.
Dies ist darauf zurückzuführen, daß kleine
Motoren einen relativ großen ohmschen
Widerstand im Stator aufweisen. Während
des Starts und bei niedriger Drehzahl wird
eine höhere Spannung benötigt als bei
größeren Motoren.
In Systemen mit parallelem Motorbetrieb
kann der elektronische Motorschutz nicht
verwendet werden. Der Ausgangsstrom ist
als Summe aller Motorströme zu program-
mieren. Deswegen sollte ein zusätzlicher
Motorschutz mit Thermistoren oder einem
Thermorelais in jedem Motor vorgesehen
werden.
