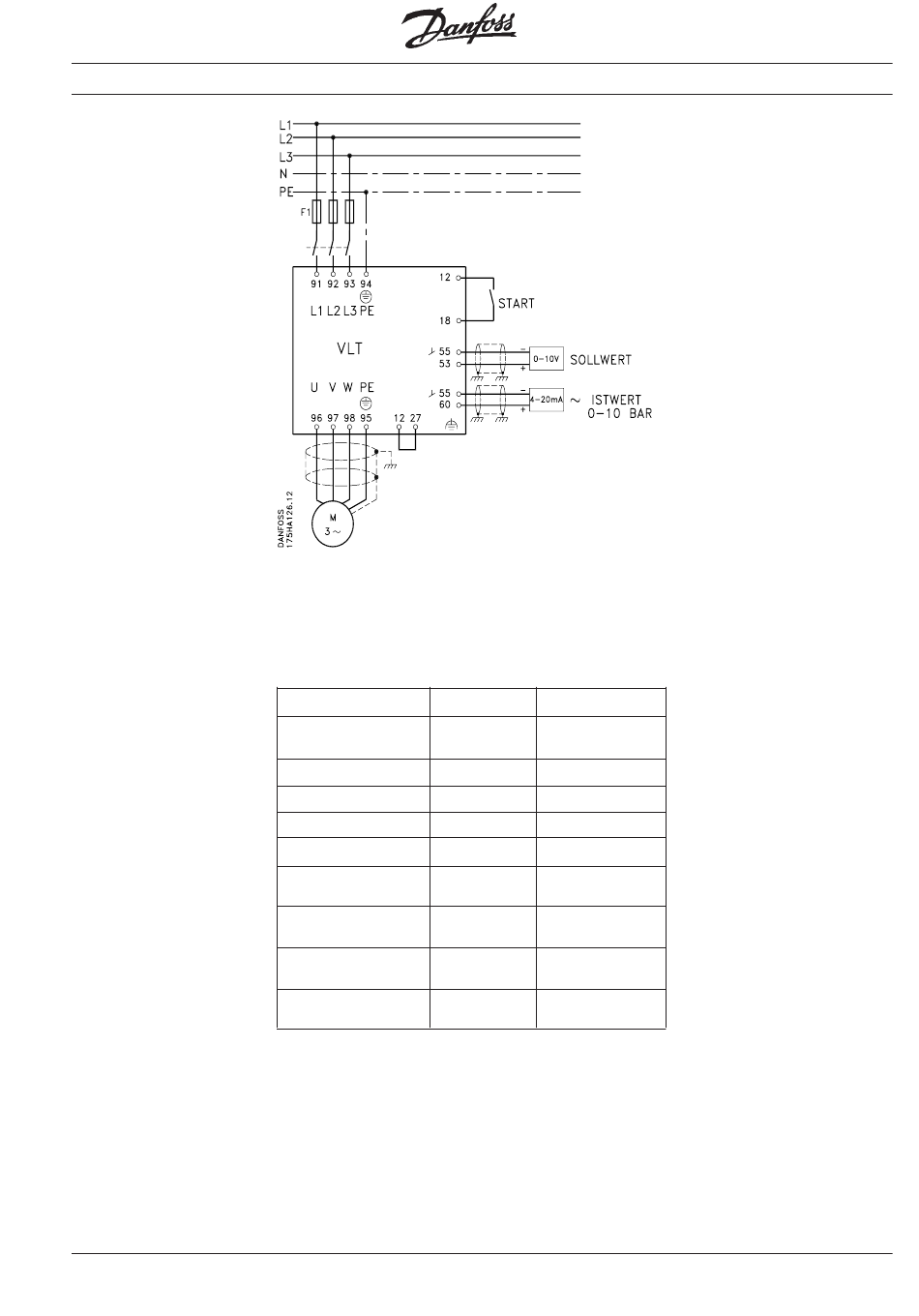

Beispiel 8:
Anschlußbeispiele
Verwendung des eingebauten PID-Reglers
mit externem Sollwert (0-10 V)
Ist-Wert-Rückführung 0-10 bar ~ 4-20 mA
Min. Drehzahl = 10 Hz
Max. Drehzahl = 50 Hz
Parametrierung:
Funktion
Zuschalten des
PID-Reglers
Regler Ist-Wert-Signal
Stromsignal
Min. Frequenz
Max. Frequenz
Reglerbandbreite
Proportionale-
Verstärkung
Integrationszeit
Differentiationszeit
MG.30.A7.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Wichtig: Die Abschirmungen der
Steuerleitungen sind gemäß
Beschreibung im Kapitel "EMV-
gemäße Installation" anzuschlieβen.
Alle Einstellungen sind Werkseinstel-
lung, die Motordaten sind jedoch
gemäß den Angaben auf dem Typen-
schild des angeschlossenen Motors
in Menü 103-105 einzugeben.
Menünr.
Menüwert
101
M.RUECKFUEH.
114
STROM
413
4-20 mA
201
10 Hz
202
50 Hz
120
anwendungs-
bedingt
121
anwendungs-
bedingt
122
anwendungs-
bedingt
123
anwendungs-
bedingt
39
