Kühlung
Mechanische Installation

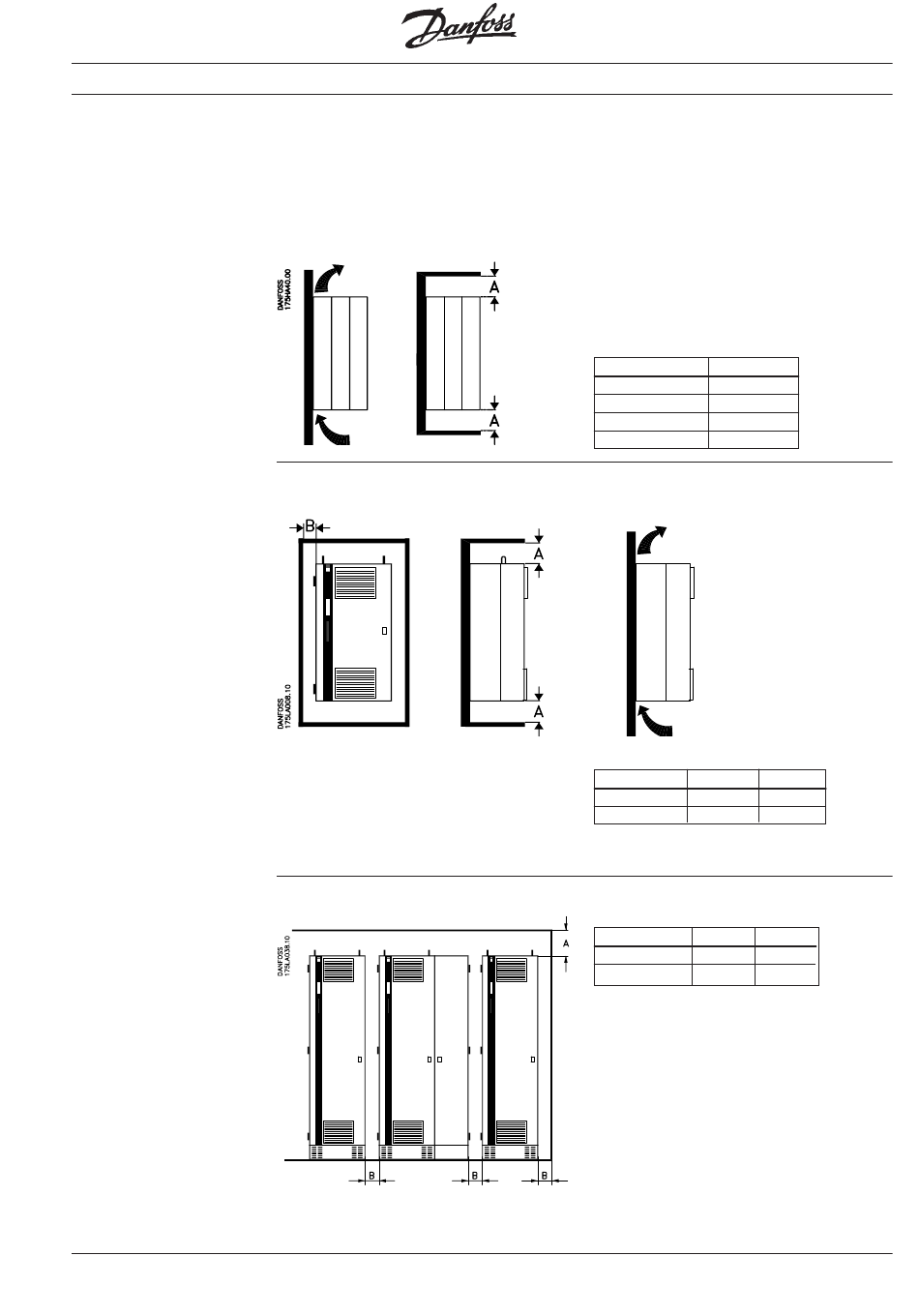

Damit die Kühlluft abgeleitet werden kann,
muß über und unter dem Frequenzum-
richter ein Mindestabstand eingehalten
werden. Die Größe des Mindestabstands
ist vom Modell und Schutzgehäuse
abhängig.
VLT ® Typ 3002-3052
Für den VLT ® Typ 3150 für die Wandmontage gilt folgender Abstand:
Die Frequenzumrichter können ohne
Zwischenabstand Seite an Seite installiert
werden, dadurch dürfen die Scharnier-
bewegungen jedoch nicht behindert
werden.
Für die VLT ® Typen 3100-3250 für die Fußbodenmontage geltende folgende Abstände:
MG.30.A7.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Siehe die Abmessungstabellen.
®
Für die VLT Typen 3002-3052 geltende
folgende Abstände:
Gehäuse A
IP 00 100 mm
IP 21 100 mm
IP 20 200 mm
IP 54 150 mm
VLT ® Typ A
3060-3075 170
3100-3150 230
®
VLT Typ A
3100-3150 230
3200-3250 260
Bitte beachten: Aufgrund der seitlichen
Luftzufuhr zum Sockel muß ein Mindest-
abstand von 130 mm eingehalten
werden.
®
Die VLT Typen 3060-3250 sind mit einem
Lüfter an der Vordertür zum Kühlen des
Innenraums ausgestattet. Deswegen ist
der zum Öffnen der Tür notwendige
Freiraum vor dem Gerät für eine ordnungs-
gemäße Kühlung ausreichend.
Siehe Abschnitt "Türradius VLT
3060-3250".
B
25
25
B
130
130
®
Typ
