Ab Werk programmierte

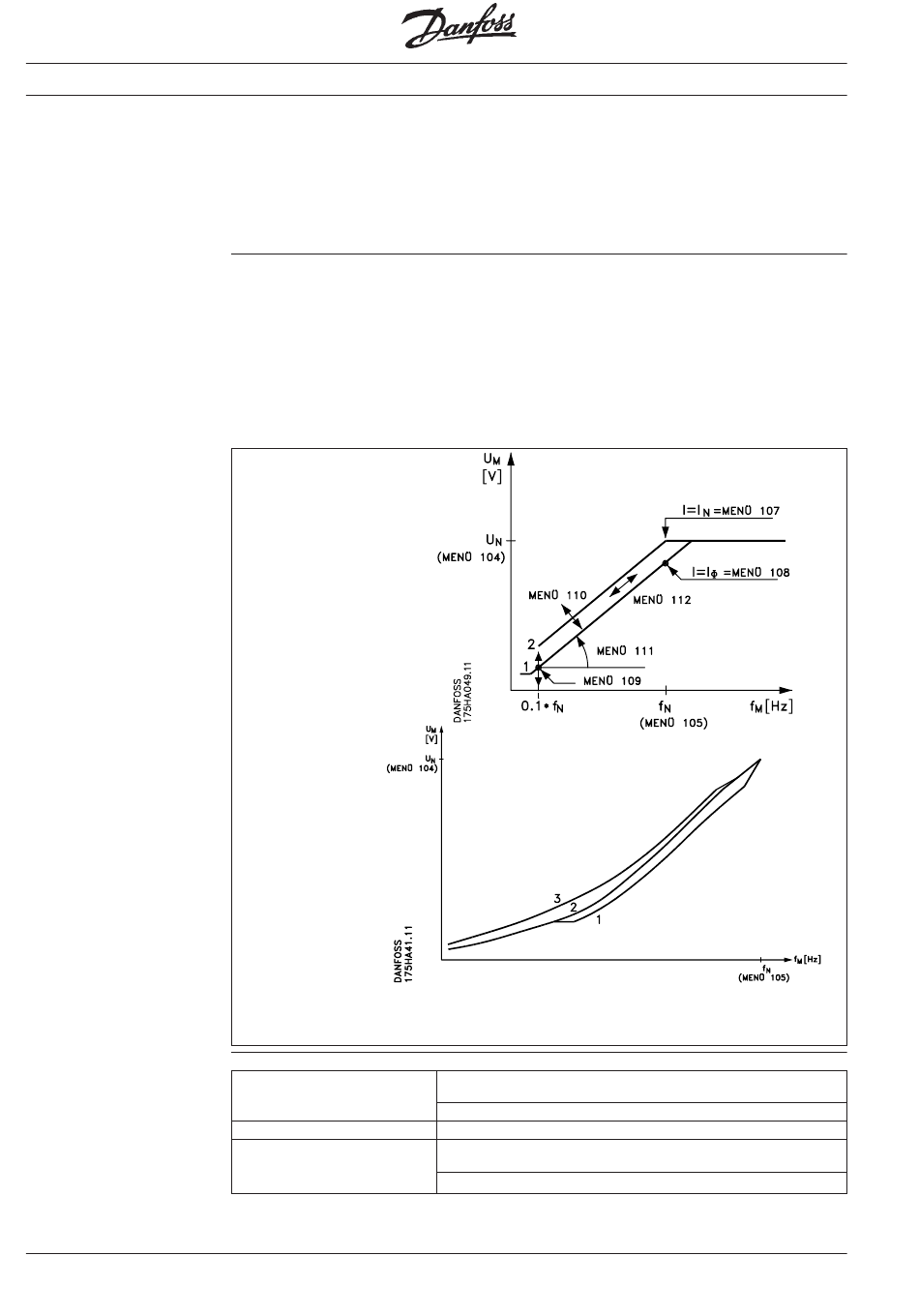

U/f-Kennlinie
Regelgenauigkeit
10
Technologie
Die VLT ® Serie 3000 wird serienmäßig mit
einer Reihe von Bauteilen geliefert, die Sie
normalerweise getrennt kaufen und monti-
ren müßten, z. B. Motorspulen, Netzrück-
wirkungsdrosseln, sichere Trennung
(PELV).
Abhängig von der Motorbelastung besitzt
die VLT ® Serie 3000 sich dynamisch an-
passende U/f-Kennlinien (Motorspannung/
-frequenz). Diese ergeben die richtige
Magnetisierung des Motors. Damit wird
eine optimale Dynamik, lastunabhängige
Drehzahlkonstanz und ein hoher Wir-
kungsgrad erzielt.
Konstantes
Drehmoment KD
(Menü 100)
Quadratisches
Drehmoment QD
(Menü 100)
Schlupfkompensation
(abhängig von der
Motorleistung)
PID-Regler (Ist-Wert-Rückführ.)
Ohne Ist-Wert-Rückführung.
(digital)
®
MG.30.A7.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Diese serienmäßig eingebauten Bauteile
bieten Ihnen die folgenden Vorteile:
• Platzeinsparung, da ein VLT
meisten Auflagen erfüllt
• Geringere Montagekosten
Bei Motoren mit quadratischer Lastkenn-
linie (Pumpen und Lüfter) können 3 ver-
schiedene U/f-Kennlinien eingestellt
werden.Dies ermöglicht ein optimales
Startmoment bzw. reduziert die Motorge-
räusche oder die Verlustleistung. Das
Menü 106, "Motorselbstanpassung", stellt,
wenn wirksam geschaltet, bei konstantem
Drehmoment die Motorparameter auto-
matisch optimal ein.
1: QD niedrig (1)
2: QD mittel (2)
3: QD hoch (3)
±0,5%
5-50 Hz: VLT ® 3011-3052
10-50 Hz: VLT ® 3004-3008
±1,0%
5-50 Hz: VLT ® 3004-3052 (10-140 % Belastungsänderung)
±0,1%
5-50 Hz: (−140 - +140% Belastungsänderung)
±0,01% 0,5-120 Hz
0,5-500 Hz
±0,05%
Frequenzauflösung (digital)
® die
(10-90 % Belastungsänderung)
(Frequenzstabilität)
