Danfoss VLT 3002 Produkthandbuch Seite 48

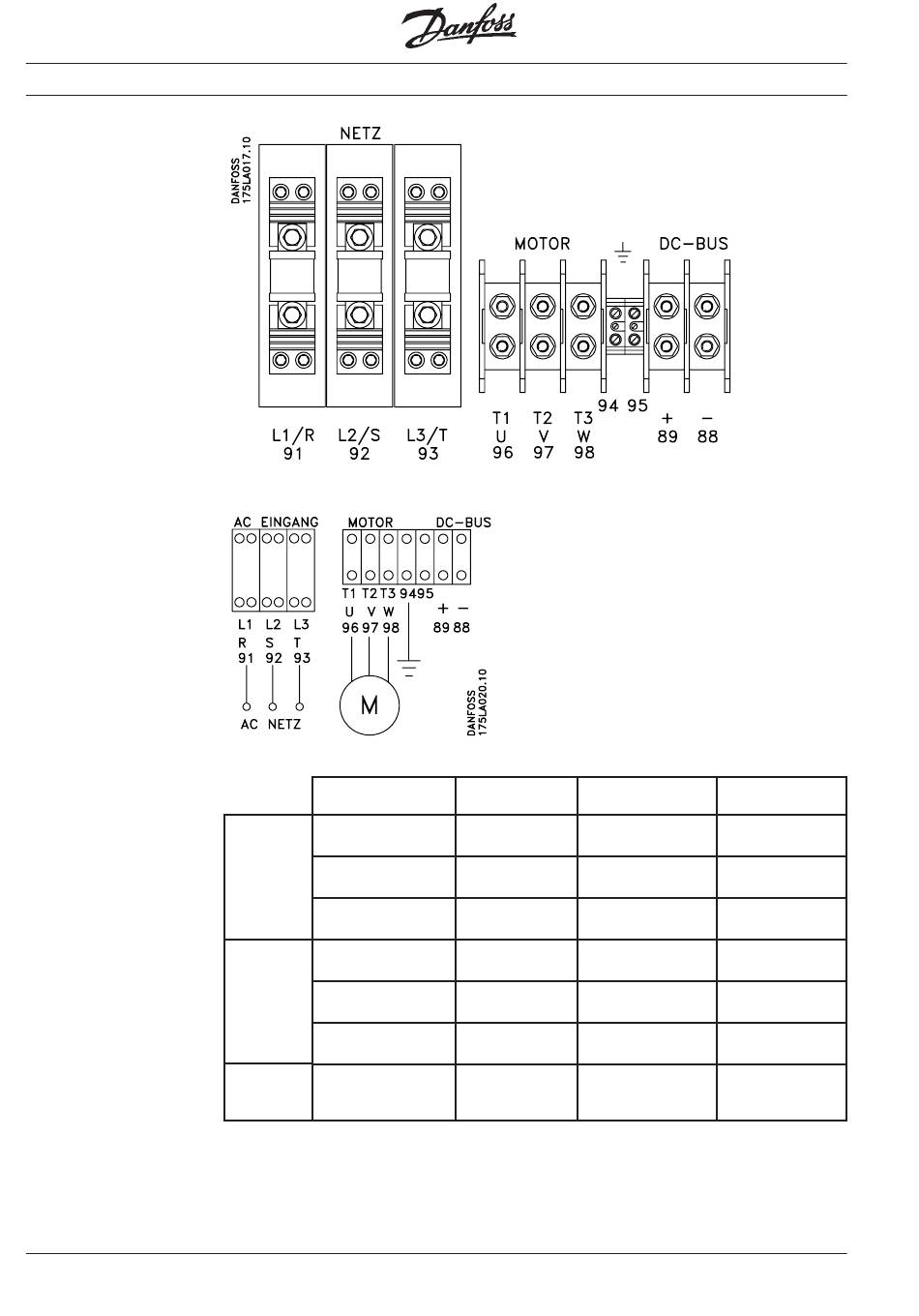

Netz- und Motoran-
schluß für VLT ®
Typ 3100-3150
48
Anschluß des VLT ®
VLT ® Typ
Eingang
Leistungsquerschnitt
Kabelanschluß
Anzugsmoment
[Nm]
Motor
Kabelquerschnitt
Kabelabschluß
Anzugsmoment
[Nm]
Sicherungen*
Bussmann
*) Bitte beachten: Durch Einbau der obigen Sicherungen beträgt der Kurzschlußstrom
®
für die VLT Typen 3100-3150 100.000 A.
®
MG.30.A7.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
3100
s. Technische Daten s. Technische Daten
Verschraubung Verschraubung
31.1
s. Technische Daten s. Technische Daten
M10 Schraube M10 Schraube
10
JJS 250 JJS 250
250 A/600 V 250 A/600 V
3125 3150
s. Technische Daten
Verschraubung
31.1 31.1
s. Technische Daten
M10 Schraube
10 10
JJS 300
300 A/600 V
