3. Modellbeschreibung
Resonanzschalldämpfer
Der Resonanzschalldämpfer dient einerseits der Geräuschdämmung, andrerseits der optimalen Leistungsentfaltung des Motors.
Seilzugstarter
mit Rückholfeder, zum Anlassen des Motors von Hand. Dreht die Kurbelwelle und damit über das Pleuel den Kolben, also den Motor durch.
Servo
Stellmotor, dessen Welle sich in einem begrenzten Winkel in beide Richtungen dreht und mechanisch, über Hebel, eine Steuerfunktion ausführt.
Servohebel (Servoarm)
Hebel, Scheibe oder Kreuz mit 4 Steuerhebeln, der die Drehbewegung des Stellmotors über Anlenkhebel überträgt.
Servo-Reverse
(am Fernsteuersender) kehrt die Drehrichtung des Servos / die Fahrtrichtung um.
Servo-Saver
Abgefedertes Zusatzgelenk zwischen Lenkservo und Spurstange. Plötzliche, harte Schläge auf die gelenkten Räder werden über dieses Gelenk
gedämpft und nicht direkt in das Servo eingeleitet.
Spurstange
Besteht meist aus drei beweglich miteinander verbundenen Hebeln. Die äußeren Spurstangen (bei einstellbarer Spur in der Länge verstellbar) ver-
binden die Spurstangenhebel am Achsschenkel beweglich mit der Lenkplatte, die vom Lenkservohebel rechts / links geschwenkt wird.
Spurstangenhebel
Hebelarm am Achsschenkel (Lenkhebel). Verschieben der Spurstange nach rechts und links bewirkt über diese Hebel ein Einschwenken der Räder.
Stoßfänger
Der Stoßfänger (Rammschutz) aus schlagzähem Kunststoff, ist hochgezogen und stützt sich zusätzlich an der vorderen Querlenkeraufnahme ab.

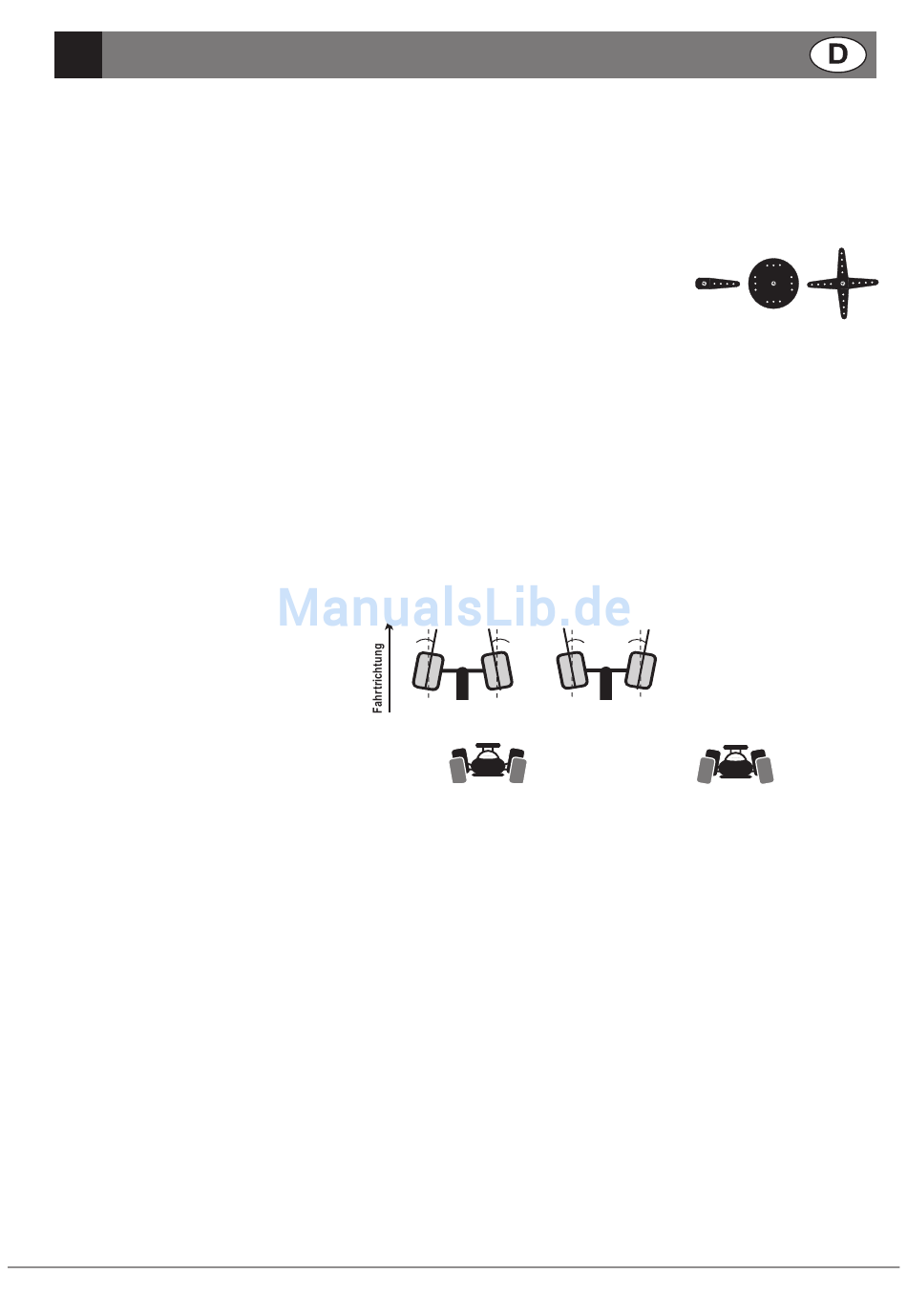

Spur
Stellung der Radebene zur Fahrtrichtung:
Vorspur - Räder zeigen nach innen
a)
b) Nachspur - Räder zeigen nach außen
Sturz
Neigung der Radebene gegenüber der Senkrechten:
Treibstofftank
Der Treibstofftank mit Schnellverschluss fasst 580 ccm und besitzt einen integrierten Kraftstofffilter. Der Tank ist durch zwei Schläuche an
Anschlussnippeln im Deckel über eine manuelle Pumpe mit dem Vergaser verbunden. Ein weiterer Schlauch dient der Tankentlüftung.
Trimmung
zur Feineinstellung der Servo-Neutralstellung. Die Trimmung ist den Ausschlägen der Fernsteuerhebel überlagert.
Dadurch lässt sich die Servo-Neutralstellung in die eine oder andere Richtung verschieben.
10
a
positiver Sturz
vorspur.eps
carsturzpos.eps
b
negativer Sturz
nachspur.eps
carsturzneg.eps
