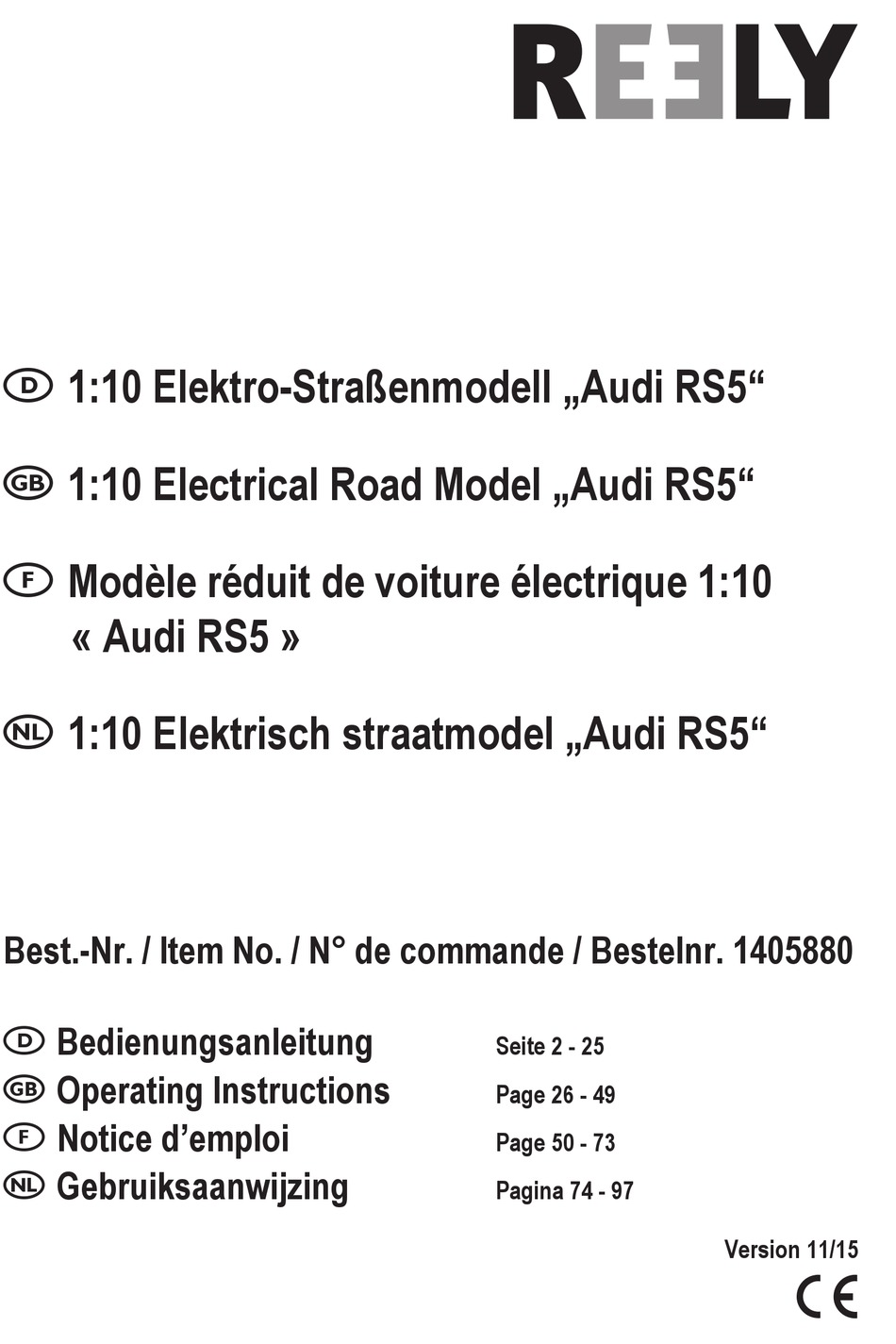

1:10 Elektro-Straßenmodell „Audi RS5"
1:10 Electrical Road Model „Audi RS5"
Modèle réduit de voiture électrique 1:10
« Audi RS5 »
1:10 Elektrisch straatmodel „Audi RS5"
Best.-Nr. / Item No. / N° de commande / Bestelnr. 1405880
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 25
Page 26 - 49
Page 50 - 73
Pagina 74 - 97
Version 11/15
7
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely Audi RS5
Inhaltszusammenfassung für Reely Audi RS5
- Seite 1 1:10 Elektro-Straßenmodell „Audi RS5“ 1:10 Electrical Road Model „Audi RS5“ Modèle réduit de voiture électrique 1:10 « Audi RS5 » 1:10 Elektrisch straatmodel „Audi RS5“ Best.-Nr. / Item No. / N° de commande / Bestelnr. 1405880 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................4 Produktbeschreibung ............................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................8 Akkus laden ...............................10 a) Fahrakku für das Fahrzeug laden ........................10 b) Akkus im Sender laden ..........................10 Inbetriebnahme .............................. -
Seite 3: Einführung
Seite 12. Entsorgung ................................22 a) Allgemein ..............................22 b) Batterien und Akkus .............................22 13. Konformitätserklärung (DOC) ..........................22 14. Behebung von Störungen ..........................23 15. Technische Daten des Fahrzeugs ........................25 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. -
Seite 4: Symbol-Erklärungen
Symbol-Erklärungen Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. Produktbeschreibung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fernsteu- eranlage drahtlos per Funk gesteuert werden kann. -
Seite 5: Erforderliches Zubehör
Erforderliches Zubehör Zum Betrieb des Fahrzeugs ist noch diverses Zubehör erforderlich, das sich nicht im Lieferumfang befindet. Unbedingt erforderlich ist: • Akkus oder Batterien für den Sender (Typ und benötigte Anzahl siehe Bedienungsanleitung zur Fernsteueranlage) • NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) • Ladegerät für Senderakkus bzw. Fahrakku Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen weiterhin folgende Komponenten: • Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können) • Montageständer (für Probeläufe und eine leichtere Wartung) • Diverses Werkzeug (z.B. Schraubendreher, Spitzzange, Sechskantschlüssel) • Druckluftspray (für Reinigungszwecke) • Schraubensicherungslack (um gelöste Schraubenverbindungen wieder zu fixieren) Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Be- reich zum jeweiligen Produkt. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Inbetriebnahme
b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicher- heitshinweise und alle weiteren Informationen! • Verwenden Sie nur einen geeigneten Fahrakku für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Dieses Fahrzeug ist ausschließlich für einen NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) geeignet. Bei Verwendung von Fahrakkus mit mehr Zellen besteht Brandgefahr durch die Überhitzung des Fahrt- reglers, außerdem wird der Antrieb des Fahrzeugs überlastet und dadurch beschädigt (z.B. -
Seite 8: Batterie- Und Akkuhinweise
• Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Das Modell ist nicht wasserfest oder wasserdicht. Feuchtigkeit führt nicht nur zu Korrosion, sondern die Elektronik wird dadurch beschädigt. Bei LiPo-Akkus kann eindringende Feuchtigkeit zu einem Brand des Akkus oder gar einer Explosion führen! • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und trennen Sie anschließend den Fahrakku vollständig vom Fahrtregler. Erst jetzt darf der Sender ausgeschaltet werden. - Seite 9 • Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die im Sender eingelegten Batterien/Akkus, um Schäden durch auslaufende Batterien/Akkus zu vermeiden. Trennen Sie den Fahrakku vollständig vom Fahrtregler. und nehmen Sie ihn aus dem Fahrzeug heraus. • Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. • Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden.
-
Seite 10: Akkus Laden
Akkus laden a) Fahrakku für das Fahrzeug laden • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. • Der Fahrakku ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Fahrakku seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich. • Falls Sie noch „alte“ NiCd-Fahrakkus einsetzen, so sollten diese nach Möglichkeit immer vollständig „leer“ gefahren werden, da es beim mehrmaligen Aufladen eines „halbvollen“ NiCd-Fahrakkus zum sog. Memory-Effekt kommen kann. Das bedeutet, dass der Fahrakku seine Kapazität verliert, er gibt nicht mehr die ganze gespeicherte Energie ab, die Fahrzeit wird geringer. -
Seite 11: Inbetriebnahme
Inbetriebnahme a) Karosserie abnehmen Ziehen Sie die vier Sicherungsclipse heraus und entfernen Sie dann die kleinen Kunststoff-Abstandshalter. Anschlie- ßend kann die Karosserie abgenommen werden. b) Antennenkabel des Empfängers verlegen Wickeln Sie das Antennenkabel vollständig ab und glät- ten Sie es vorsichtig. Stecken Sie das Antennenkabel anschließend von unten her durch die Halterung am Fahrzeug und danach durch das mitgelieferte Antennen- röhrchen. -
Seite 12: Einlegen Des Fahrakkus In Das Fahrzeug
e) Einlegen des Fahrakkus in das Fahrzeug Achtung! Der Fahrakku darf noch nicht mit dem Fahrtregler verbunden werden. Nehmen Sie zunächst den Sender in Betrieb, siehe Kapitel 8. c) und d). Wichtig! Dieses Fahrzeug ist ausschließlich für NiMH-Fahrakkus mit 6 Zellen (Nennspannung 7,2 V) geeignet (sog. Racingpacks). -
Seite 13: Fahrtregler Einschalten
g) Fahrtregler einschalten Bringen Sie den Ein-/Ausschalter des Fahrtreglers (siehe Bild in Kapitel 8. f) in die Stellung „ON“ (= ein). Warten Sie dann ein paar Sekunden (Gas-/Bremshebel am Sender in Neutralstellung lassen, nicht bewegen). Der Fahrtregler erkennt die momentante Stellung des Gas-/Bremshebels automatisch als Neutralstellung. - Seite 14 Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem Design des mitgelieferten Senders übereinstimmen! 1. Gas-/Bremshebel loslassen, Fahrzeug rollt aus (bzw. bewegt sich nicht, ggf. Trimmung korrigieren), Hebel ist in Neutralstellung 2. Vorwärts fahren, Gas-/Bremshebel langsam in Richtung Griff ziehen ...
-
Seite 15: Fahrt Beenden
Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbefehle am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert. Dieses Verhalten könnte durch einen schwachen Fahrakku, schwache Batterien/Akkus im Sender oder einem zu großen Abstand zwischen Fahrzeug und Sender verursacht werden. Auch eine zusammengewickelte Empfängerantenne, Störungen auf dem verwendeten Funkkanal (z.B. -
Seite 16: Einstellmöglichkeiten Am Fahrzeug
Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Un- terschied zwischen negativem und positivem Sturz zu zeigen. -
Seite 17: Einstellung Der Spur
Radsturz an der Hinterachse einstellen: Die Verstellung des Radsturzes erfolgt wie bei der Vorder- achse durch das Verdrehen des oberen Querlenkers (A). Da der obere Querlenker je ein Links- und Rechtsgewinde hat, müssen Sie den Querlenker zum Verstellen des Rad- sturzes nicht ausbauen. - Seite 18 Spur der Vorderräder einstellen: Die Vor-/Nachspur an der Vorderachse lässt sich durch Verdrehen der Spurstangenhebel (A) einstellen. Da dieser je ein Links- und Rechtsgewinde hat, müssen Sie ihn zum Verstellen nicht ausbauen. Verdrehen Sie immer beide Spurstangenhebel gleich- mäßig (linkes und rechtes Vorderrad), da Sie sonst die Trimmung am Sender verstellen müssen (oder sogar die Ansteuerung durch das Lenkservo durch Verstellen der Servostange (C).
-
Seite 19: Einstellung Der Stoßdämpfer
c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können am unteren Querlenker (A) und an der Dämpferbrücke (B) in verschiedenen Positionen montiert werden. Am oberen Ende des Stoßdämpfers lässt sich die Feder-Vorspannung durch das Verdrehen eines Rändelrads (C) verändern. -
Seite 20: Reinigung Und Wartung
Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. -
Seite 21: Radwechsel
Setzen Sie einen dünnen Papierstreifen (max. 80g-Papier!) zwischen das Motorritzel und das Hauptzahnrad, drehen Sie das Hauptzahnrad von Hand so, dass der Papierstreifen zwischen beide Zahnräder eingezogen wird. Unter dem Druck des Papiers wird der Elektromotor um das erforderliche Maß zurückgedrückt. Drehen Sie nun in dieser Stellung die Befestigungsschrauben des Motors fest. Wenn Sie anschließend das Hauptzahnrad zurückdrehen, damit der Papierstreifen wieder entnommen werden kann, sollten beide Zahnräder den erforderlichen Abstand zueinander aufweisen. -
Seite 22: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot... -
Seite 23: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. Dieser Vorgang wird z.B. mit den englischen Begriffen „Binding“... - Seite 24 Der Geradeauslauf stimmt nicht • Stellen Sie den Geradeauslauf am Sender mit der zugehörigen Trimmfunktion für die Lenkung ein. • Überprüfen Sie das Lenkgestänge, den Servoarm, den Servosaver und dessen Verschraubung. • Hatte das Fahrzeug einen Unfall? Dann prüfen Sie das Fahrzeug auf defekte oder gebrochene Teile und tauschen Sie diese aus. Die Lenkung ist gegenläufig zur Bewegung des Drehrads am Sender • Aktivieren Sie am Sender die Reverse-Einstellung für die Lenkfunktion. Die Fahrfunktion ist gegenläufig zur Bewegung des Gas-/Bremshebels am Senders • Normalerweise muss das Fahrzeug nach vorne fahren, wenn der Gas-/Bremshebel am Sender zum Griff hin gezo- gen wird. Ist dies nicht der Fall, so aktivieren Sie am Sender die Reverse-Einstellung für die Fahrfunktion. • Wurde der Motor vom Fahrtregler abgesteckt, so vertauschen Sie die Motorkabel gegeneinander.
-
Seite 25: Technische Daten Des Fahrzeugs
Technische Daten des Fahrzeugs Maßstab ..........1:10 Geeigneter Fahrakku ......6zelliger NiMH-/NiCd-Akkupack (Nennspannung 7,2 V) Der im Fahrzeug eingebaute Fahrtregler kann zwar prinzipbedingt auch mit einem 2zelligen LiPo-Akku be- trieben werden (Nennspannung 7,4 V), er verfügt jedoch nicht über eine Unterspannungserkennung! Dies kann zu einer Tiefentladung des LiPo-Akkus führen, was diesen beschädigt. - Seite 100 ! Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2015 by Conrad Electronic SE. ( Legal Notice This is a publication by Conrad Electronic SE, Klaus-Conrad-Str.
