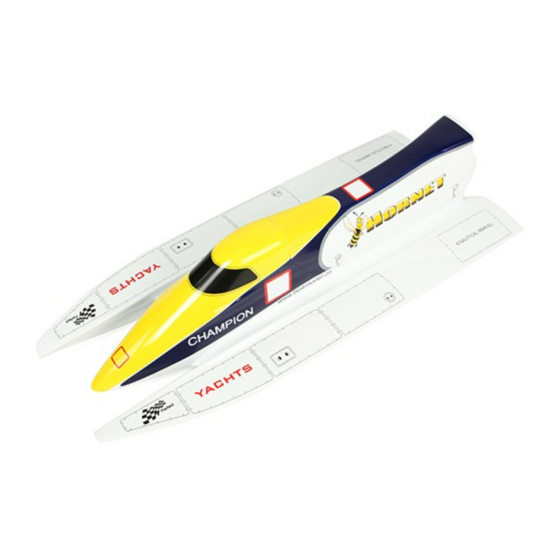

Reely SEA Hornet Bedienungsanleitung

Elektro-schiffsmodell arr
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
 Elektro-Schiffsmodell „Hornet" ARR
 Electric Ship Model „Hornet" ARR
 Modèle réduit de bateau électrique
« Hornet » ARR
 Elektrisch modelschip „Hornet" ARR
Best.-Nr. / Item No. / N° de commande / Bestelnr.: 27 54 40
 Bedienungsanleitung
 Operating Instructions
 Notice d'emploi
 Gebruiksaanwijzing
Seite 2 - 24
Page 25 - 47
Page 48 - 70
Pagina 71 - 93
Version 08/12
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely SEA Hornet

Inhaltszusammenfassung für Reely SEA Hornet

  • Seite 1  Elektro-Schiffsmodell „Hornet“ ARR  Electric Ship Model „Hornet“ ARR  Modèle réduit de bateau électrique « Hornet » ARR  Elektrisch modelschip „Hornet“ ARR Best.-Nr. / Item No. / N° de commande / Bestelnr.: 27 54 40  Bedienungsanleitung Seite 2 - 24 ...

  • Seite 2: Inhaltsverzeichnis

     Inhaltsverzeichnis  Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................4 Symbol-Erklärung .............................. 4 Lieferumfang ..............................5 Sicherheitshinweise ............................6 a) Allgemein ..............................6 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ..........................7 Batterie- und Akkuhinweise ..........................9 Vorbereitungen ..............................

  • Seite 3: Einführung

     1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

     2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein elektrisch angetriebenes Schiffsmodell, das mit Hilfe einer separat zu erwerbenden Fernsteueranlage drahtlos per Funk gesteuert wird. Das Modell ist für den Einsatz im Freien ausgelegt und darf nur in Süßwasser eingesetzt werden. Die Fernsteuer- und Antriebskomponenten dürfen nicht feucht oder nass werden.

  • Seite 5: Lieferumfang

     5. Lieferumfang Bevor Sie mit dem Bau beginnen, sollten Sie anhand der Stückliste den Lieferumfang Ihres Modells kontrollieren. Bild 1 Aus fototechnischen Gründen ist das Modell in dieser Bedienungsanleitung ohne Dekor abgebildet. Hauptkomponenten: 1 Schiffsrumpf mit abnehmbarem Rumpfrücken 2 Bootsständer Zum Betrieb erforderlich ist ein Fahrakku, ein passendes Ladegerät und eine 2-Kanal-Fernsteueranlage, sowie Batte- rien/Akkus für die Fernsteueranlage.

  • Seite 6: Sicherheitshinweise

     6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 7: B) Vor Der Inbetriebnahme

    b) Vor der Inbetriebnahme • Stellen Sie sicher, dass innerhalb der Reichweite der Fernsteuerung keine weiteren Modelle auf dem gleichen Fernsteuerkanal (Sendefrequenz) betrieben werden. Sie verlieren sonst die Kontrolle über die ferngesteuerten Modelle! Bei 2,4 GHz Fernsteueranlagen müssen Sie immer prüfen, ob der zeitgleiche Betrieb von zwei oder mehr Fernsteuerungen in unmittelbarer Nähe zueinander störungsfrei möglich ist.
  • Seite 8 • Fahren Sie nie direkt auf im Wasser schwimmende Personen oder Tiere zu. • Zielen Sie nie mit der Antenne des Senders direkt auf das Modell. Dadurch wir die Sendersignalübertragung zum Modell deutlich verschlechtert. • Sowohl Motor, Fahrtregler als auch Fahrakku können sich beim Betrieb des Modells erhitzen. Machen Sie aus diesem Grund eine Pause von 5 - 10 Minuten, bevor Sie den Fahrakku wieder laden bzw.

  • Seite 9: Batterie- Und Akkuhinweise

     7. Batterie- und Akkuhinweise Wichtig! Beachten Sie unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Um- gang mit Batterien und Akkus. Bei Missachtung besteht Lebensgefahr durch einen elektrischen Schlag. Außerdem besteht Brand- und Explosionsgefahr durch den Akku. • Batterien/Akkus gehören nicht in Kinderhände. •...

  • Seite 10: Vorbereitungen

     8. Vorbereitungen Das Schiffsmodell „Hornet“ wird betriebsfertig ausgeliefert. Zur Inbetriebnahme sind nur noch wenige Handgriffe wie z.B. der Einbau der Empfangsanlage zu erledigen. Bevor Sie das Modell fertig stellen bzw. in Betrieb nehmen, lesen Sie bitte zuerst jeden einzelnen Ab- schnitt in Ruhe durch.
  • Seite 11 • Entfernen Sie die vier seitlich eingesteckten Halteklammern und heben Sie den Rumpfrücken vom Bootsrumpf ab (Bild 2, Pos. 1). • Entfernen Sie den Deckel der RC-Box (Bild 2, Pos. 2), indem Sie die beiden Schrauben herausdrehen. • Schließen Sie den Fahrtregler an den Kanal 2 des Empfängers an. Beachten Sie hierzu die Hinweise in der Bedie- nungsanleitung der Fernsteuerung.

  • Seite 12: Montage Der Empfangsantenne

    b) Montage der Empfangsantenne Bild 3 Die Empfangsantenne wird in Fahrtrichtung gesehen hinten rechts aus dem RC-Box heraus geführt und mit einem Antennenröhrchen nach oben geführt. • Schieben Sie die Antenne des Empfängers durch den Deckel der RC-Box nach außen. •...

  • Seite 13: Überprüfung Der Schiffsschraube

    c) Überprüfung der Schiffsschraube Prüfen Sie die Schiffsschraube und deren Kontermutter vor jeder Ausfahrt auf festen Sitz und auf Beschädigungen. Eine beschädigte Schiffsschraube muss vor der Ausfahrt ausgewechselt werden. Bei Missachtung kann es vor kom- men, dass sich die Schiffsschraube im Betrieb ungewollt löst oder auseinanderbricht. Hierbei besteht die Gefahr weiterer Schäden an Ihrem Modell.

  • Seite 14: E) Montage Des Fahrtreglers

    e) Montage des Fahrtreglers Der Fahrtregler ist wassergekühlt und bereits ab Werk mit den entsprechenden Schläuchen und den notwendigen elektrischen Verbindungen mit dem Außenbordmotor verbunden. Der Fahrtregler wird zum Betrieb einfach auf den Deckel der RC-Box gelegt. Beachten Sie hierzu auch das Bild 3 in dieser Bedienungsanleitung. Tipp aus der Praxis: In der Regel müssen Sie nach der ersten Installation der Empfangsanlage die RC-Box nicht mehr öffnen.

  • Seite 15: Inbetriebnahme

     9. Inbetriebnahme a) Einlegen des Fahrakkus Heben Sie wie im Kapitel 8 beschrieben den Rumpfrücken ab. Der Fahrakku wird auf das eingeklebte Holzbrett gelegt und mit Klettbändern befestigt (Bild 6, Pos. 1). Achten Sie auf einen festen Sitz des Akkus. Hierzu empfehlen wir, zusätzlich zu den vorhandenen Klettbändern den Akku mit einem zusätzlichen Streifen Klettband auf dem Holzbrett zu fixieren.

  • Seite 16: Überprüfung Der Steuerfunktionen

    c) Überprüfung der Steuerfunktionen Nach dem Sie den Sender eingeschaltet und den Akku an den Fahrtregler des Modells angeschlossen haben, ist Ihr Modell betriebsbereit. Es sollte in diesem Moment der Motor nicht anlaufen oder brummen. • Überprüfen Sie die Anlenkung des Außenbordmotors. Betätigen das Steuerrad für die Lenkung (Bild 7, Pos. 1). Steuern Sie nach links, muss auch der Außenbordmotor (in Fahrtrichtung von hinten gesehen) nach links schwen- ken.

  • Seite 17: D) Reichweitentest

    d) Reichweitentest Vor der ersten Ausfahrt sind der Fahrakku und eventuell eingesetzte Senderakkus entsprechend den Herstelleran- gaben zu laden. Führen Sie dann einen Reichweitentest der Fernsteueranlage durch. Nehmen Sie dazu den Sender und anschlie- ßend den Empfänger in Betrieb. Überprüfen Sie mit einem Helfer die Reichweite Ihrer Fernsteuerung, in dem der Helfer Ihr betriebsfertiges Schiffsmo- dell in der Hand hält und Sie sich vom Modell entfernen.

  • Seite 18: Anstellwinkel Des Außenbordmotors Einstellen

    Das Eindringen von geringen Mengen Wasser (max. ca. 10 ml pro Fahrt) ist normal und muss nach jeder Fahrt entfernt werden. Nach einer Ausfahrt muss der Motor und der Fahrtregler auf die Umgebungstemperatur abkühlen. Ma- chen Sie deshalb vor der nächsten Ausfahrt eine Pause von ca. 5 bis 10 Minuten. Der Rumpfrücken sollte hierbei zur besseren Kühlung demontiert bleiben.

  • Seite 19: Wechseln Der Schiffsschraube

     Wechseln der Schiffsschraube • Entfernen Sie die Sicherungsmutter (Bild 9, Pos. 1) mit einem geeigneten Werkzeug (nicht im Lieferumfang), indem Sie sie nach links gegen den Uhrzeigersinn drehen. • Ziehen Sie die Schiffschraube von der Welle ab. • Montieren Sie die neue Schiffsschraube auf der Welle in der Art, dass die Einkerbungen der Schiffschraube in die Einkerbungen der Antriebswelle einrasten (Bild 9, Pos.

  • Seite 20: Programmierung Des Fahrtreglers

     Programmierung des Fahrtreglers Der Fahrtregler ist ab Werk bereits optimal auf den Motor eingestellt. Aus diesem Grund empfehlen wir, die werksseitige Programmierung nicht zu verändern. Eine Programmierung erfolgt über Signaltöne, die nicht durch einen Lautsprecher, son- dern durch kurze Ansteuerung des Elektromotors erzeugt werden. a) Einstellmöglichkeiten des Fahrtreglers Hinweis zu Funktion 1, Batterietyp/Abschaltung: Bei einem Lipo-Akku (2 bis 4 Zellen) verringert der Fahrtregler bei Erreichen einer Spannung...

  • Seite 21: Programmierung Der Neutralstellung

    Hinweis zu Funktion 3, Bremse: Ist die Bremse auf „aus“ programmiert, so dreht der Motor nach der Gaswegnahme ungebremst aus. Stellen Sie eine Bremse ein (sanft, mittelstark, stark), so wird der Motor nach der Gaswegnahme zusätzlich elektronisch gebremst. Hinweise zu Funktion 4, Steuercharakteristik Gas: Mit der Einstellung „Drehrichtung Standard“...

  • Seite 22: Vorgehensweise Bei Der Programmierung

    c) Vorgehensweise bei der Programmierung • Schalten Sie den Sender ein. Ziehen Sie den Gashebel in die Vollgas-Stellung und halten Sie ihn in dieser Stellung fest. • Stecken Sie den Fahrakku an den Fahrtregler an (Gashebel ist immer noch auf „Vollgas“). Es erfolgen zuerst zwei kurze Pieptöne und danach dreimal hintereinander zwei lange Pieptöne.

  • Seite 23: Wartung Und Pflege

     Wartung und Pflege Überprüfen Sie in regelmäßigen Abständen den Antrieb und die Steuerfunktionen der Elektronik an Ihrem Modell. Alle beweglichen Teile müssen sich leichtgängig bewegen lassen, dürfen aber kein Spiel in der Lagerung aufweisen. Äußerlich darf das Modell nur mit einem weichen, angefeuchteten Tuch gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflächen beschädigt werden können.

  • Seite 24: Technische Daten

     Technische Daten Modell Länge gesamt ........... 750 mm Länge Bootsrumpf ........650 mm Breite ............270 mm Höhe ............200 mm Gewicht fahrfertig ........ab ca. 1650 g Steuerung ..........2 Kanäle (vorwärts, links/rechts) Fahrtregler Eingangsspannung Fahrtregler ....2 - 3zelliger LiPo-Akku bzw. 6 - 9zelliger NiMH-Akku Der Fahrtregler kann zwar auch mit bis zu 4 LiPo-Zellen bzw.

  • Seite 96: Legal Notice

    Impressum  Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
