Reely Carbon Fighter Bedienungsanleitung
1:6 ep buggy brushless 4wd rtr 2,4ghz
Verwandte Anleitungen für Reely Carbon Fighter
Inhaltszusammenfassung für Reely Carbon Fighter

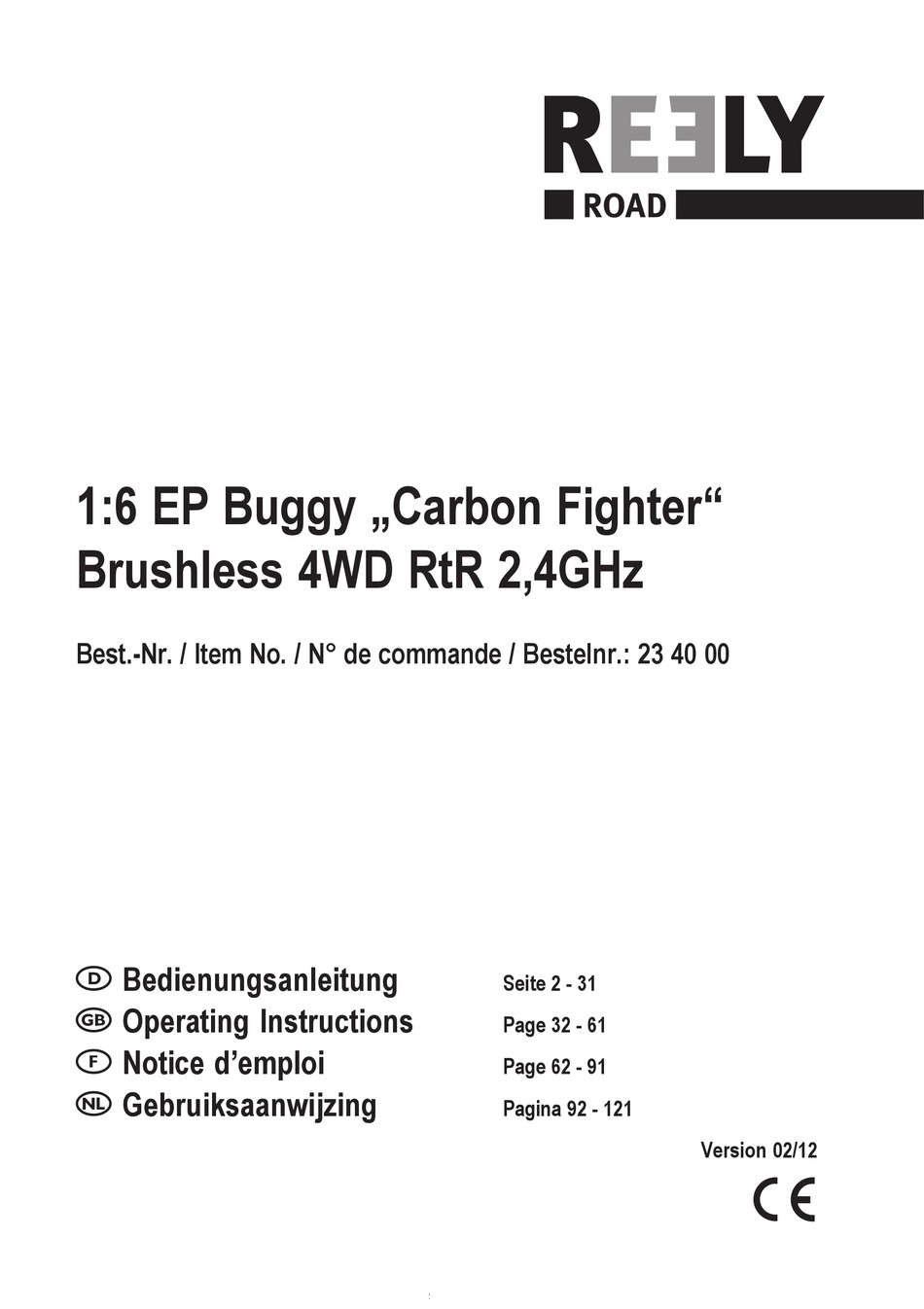

- Seite 1 1:6 EP Buggy „Carbon Fighter“ Brushless 4WD RtR 2,4GHz Best.-Nr. / Item No. / N° de commande / Bestelnr.: 23 40 00 Bedienungsanleitung Seite 2 - 31 Operating Instructions Page 32 - 61 Notice d’emploi Page 62 - 91 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ..............................4 Symbol-Erklärung .............................. 4 Sicherheitshinweise ............................5 a) Allgemein ..............................5 b) Inbetriebnahme ............................6 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................8 Akkus laden ................................ 9 a) Fahrakku für das Fahrzeug laden ....................... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung

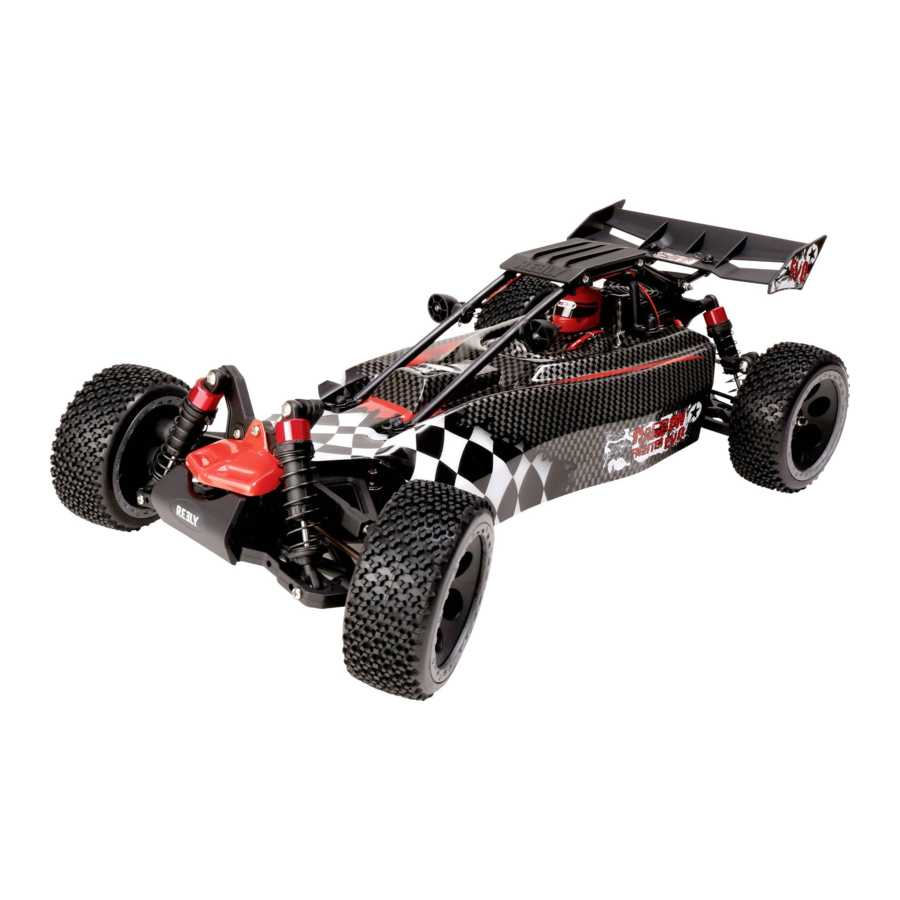

2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Das Chassis ist fahrfertig aufgebaut. Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 6: B) Inbetriebnahme
b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug (siehe „Technische Daten“). Bei Betrieb mit ungeeigne- ten Fahrakkus besteht die Gefahr der Beschädigung des Fahrzeugs (Fahrtregler, Empfänger, Servos, Motor). Be- treiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. -
Seite 7: Fahren Des Fahrzeugs
c) Fahren des Fahrzeugs • Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Fahren Sie nur, solange Sie direkten Sichtkontakt zum Modell haben. Fahren Sie deshalb auch nicht bei Nacht. • Fahren Sie nur, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder Medikamen- ten-Einfluss kann, wie bei einem echten Kraftfahrzeug, zu Fehlreaktionen führen. -
Seite 8: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 9: Akkus Laden
7. Akkus laden a) Fahrakku für das Fahrzeug laden • Das Fahrzeug benötigt zum Betrieb einen 6zelligen LiPo-Akku (Nennspannung 22,2 V). Dieser sollte über eine Kapazität von etwa 5000 mAh und eine Entladerate von mindestens 30C verfügen. • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. -
Seite 10: Inbetriebnahme
8. Inbetriebnahme a) Abnehmen der Karosserie Die Karosserie wird mit Halteklammern gesichert, die aus den Haltebolzen herausgezogen werden müssen. Anschlie- ßend kann die Karosserie nach oben abgehoben werden. b) Verlegen des Antennenkabels des Empfängers Das Antennenkabel des Empfängers befindet sich entwe- der innerhalb der Empfängerbox oder es ragt bereits aus dem Deckel der Empfängerbox. -
Seite 11: Fahrtregler Und Empfängerstromversorgung Ausschalten
e) Fahrtregler und Empfängerstromversorgung ausschalten • Bringen Sie zuerst den Ein-/Ausschalter des Fahrt- reglers (A) in die Stellung „OFF“ (ausgeschaltet). • Anschließend ist die Empfängerstromversorgung auszuschalten, bringen Sie den Schalter (B) eben- falls in die Stellung „OFF“ (ausgeschaltet). f) Einlegen des Fahrakkus in das Fahrzeug Lösen Sie die Klettbänder der Akkuhalterung. -
Seite 12: Empfängerstromversorgung Einschalten
h) Empfängerstromversorgung einschalten Falls noch nicht geschehen, so schalten Sie zuerst den Sender ein, siehe Kapitel 8. d). Bringen Sie den Ein-/Ausschalter für die Empfänger- stromversorgung (siehe Kreis im Bild rechts) in die Stel- lung „ON“ (eingeschaltet). Die beiden Lenkservos sollten sich nun in die Neutral- stellung bewegen. -
Seite 13: Karosserie Aufsetzen Und Befestigen
Wenn die Lenkfunktion gegenläufig zur Bewegung des Drehgriffs am Sender ist (Drehung nach links am Sender, Räder schlagen aber nach rechts ein), so aktivieren Sie am Sender die Reverse-Funktion für die Lenkung. Das Fahrzeug sollte nach vorne fahren, wenn Sie den Gas-/Bremshebel am Sender in Richtung Griff ziehen. -
Seite 14: Fahrt Beenden
Bewegen Sie den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. Machen Sie keine schnellen und ruckartigen Bewegungen an den Bedienelementen des Senders. Sollte das Fahrzeug die Tendenz aufweisen, nach links oder rechts zu ziehen, so stellen Sie am Sender die Trimmung für die Lenkung entsprechend ein. -
Seite 15: Einstellmöglichkeiten Am Fahrzeug
9. Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen. - Seite 16 Radsturz an der Hinterachse einstellen: Die Verstellung des Radsturzes erfolgt durch das Verdrehen der Schraube (A) des oberen Querlenkers. Da diese Schraube je ein Links- und Rechts- gewinde hat, müssen Sie den Querlenker zum Verstellen des Radsturzes nicht ausbauen.
-
Seite 17: Einstellung Der Spur
b) Einstellung der Spur Die Spur (Vorspur = Bild „a“, Nachspur = Bild „b“) bezeichnet die Stel- lung der Radebene zur Fahrtrichtung. ¦ ¦ Während der Fahrt werden die Räder durch den Rollwiderstand vorne auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. -
Seite 18: Einstellung Der Stoßdämpfer
c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Am oberen Ende des Stoßdämpfers kann die Einstellung der Feder-Vorspannung durch das Verdrehen einer Rändel- mutter (A) vorgenommen werden. Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können an der Dämpferbrücke (B) und am unteren Querlenker (C) in verschiedenen Positionen montiert werden. -
Seite 19: Einstellung Der Beiden Servo-Saver
d) Einstellung der beiden Servo-Saver Die Lenkung des Fahrzeuges ist als Achsschenkellenkung ausgelegt. Die Schwenkbewegung der beiden Servosteuerhebel wirkt über das Lenkgestänge auf einen Arm des Servo-Savers. Der Servo-Saver besteht aus zwei rechtwinklig zueinander angeordneten Hebeln, die nicht starr miteinander verbun- den sind, sondern sich über eine Feder in einer Ebene mit dem Lenkgestänge gegeneinander bewegen lassen. -
Seite 20: Fahrtregler Programmieren
Fahrtregler programmieren a) Programmierung von Vollgas- und Neutralstellung Um die Vollgasstellung für Vorwärts-/Rückwärtsfahrt und die Neutralstellung zu programmieren, gehen Sie wie folgt vor: • Schalten Sie den Sender ein, lassen Sie den Gas-/Bremshebel in der Neutralstellung. Stellen Sie die Trimmung für die Fahrfunktion in die Mittelstellung. -
Seite 21: Programmierung Der Sonderfunktionen
b) Programmierung der Sonderfunktionen Der Fahrtregler ist bereits ab Werk mit den sinnvollsten Voreinstellungen programmiert, für die ersten Fahrversuche sind normalerweise keine Änderungen erforderlich. Der Fahrtregler bietet umfangreiche Programmiermöglichkeiten an, z.B. die Bremskraft, einen Unterspannungsschutz für LiPo-Akkus, eine Motorbrems-Funktion und vieles mehr. Die in der Tabelle grau markierten Werte sind die ab Werk vorpro- grammierten Einstellungen (zum Zeitpunkt der Erstellung dieser Bedienungsanleitung). - Seite 22 Um den Programmiermodus aufzurufen und eine Einstellung zu verändern, gehen Sie wie folgt vor: • Der Sender muss eingeschaltet sein bzw. eingeschaltet bleiben (Sender nicht ausschalten). Außerdem muss sich der Gas-/Bremshebel des Senders in der Neutralstellung befinden. • Schalten Sie den Fahrtregler aus. •...
- Seite 23 Folgende Einstellfunktionen gibt es: • Funktion #1, grüne LED blinkt 1x kurz: Fahrfunktion Der Fahrtregler kann in diesem Einstellmenü zwischen „Vorwärts/Bremse“ und „Vorwärts/Bremse/Rückwärts“ und „Vorwärts/Rückwärts“ umgeschaltet werden. Wenn die Einstellung „Vorwärts/Bremse“ gewählt wird (rote LED blinkt 1x), so ist damit die Rückwärtsfahrt abge- schaltet.
- Seite 24 • Funktion #4, grüne LED blinkt 4x kurz: Startmodus beim Losfahren Abhängig von der Einstellung erfolgt das Losfahren mit weniger oder mehr Drehmoment. Je höher der Einstellwert, umso mehr Drehmoment gelangt beim Losfahren zum Antrieb - umso höher ist jedoch der Strom und umso hochwertiger muss der verwendete Akku sein, der die beim Anfahren erforderlichen hohen Ströme liefern muss.
- Seite 25 • Funktion #9, grüne LED blinkt 1x lang, 4x kurz: Timing Grundsätzlich führen höhere Werte für das Timing zu einer höheren Drehzahl des Motors. Dabei nimmt jedoch das Drehmoment ab und die Stromaufnahme zu (geringere Fahrzeit, Überhitzung von Motor und Regler). Der Hersteller hat für den im Fahrzeug eingebauten Motor bereits die optimale Einstellung gewählt, diese sollte nur von erfahre- nen Modellsportlern verändert werden.
-
Seite 26: Grundeinstellung Des Fahrtreglers Herstellen (Reset)
c) Grundeinstellung des Fahrtreglers herstellen (Reset) Das Zurücksetzen des Fahrtreglers ist nicht möglich, wenn er sich im Programmiermodus befindet. • Stellen Sie das Fahrzeug auf eine geeignete Unterlage, so dass sich die Räder frei drehen können. Fassen Sie nicht in den Antrieb hinein, halten Sie das Fahrzeug nicht an den Rädern fest. Achtung! Direkt nach dem Reset läuft der Antrieb an, da auch die Neutralstellung und die Vollgaspositionen für Vorwärts-/Rückwärtsfahrt zurückgesetzt werden. -
Seite 27: Reinigung Und Wartung
Reinigung und Wartung Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Schalten Sie auch die Empfängerstromversorgung ab. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. -
Seite 28: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschrif- ten. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
Seite 29: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen kön- nen. Das Modell reagiert nicht •... - Seite 30 Fahrzeug wird langsamer • Der Fahrakku ist schwach oder leer. • Der Antrieb ist durch Blätter, Äste o.ä. blockiert. Die Lenkservos zeigen nur noch geringe oder überhaupt keine Reaktion; die Reichweite zwischen Sender und Fahrzeug ist nur sehr kurz •...
-
Seite 31: Technische Daten
Technische Daten Maßstab: ........... 1:6 Fahrakku: ..........Ein 6zelliger LiPo-Akkupack (Nennspannung 22,2 V); nicht im Lieferum- fang enthalten, muss getrennt bestellt werden Empfängerakku: ........Ein 5zelliger NiMH-Akkupack (Nennspannung 6,0 V); nicht im Lieferum- fang enthalten, muss getrennt bestellt werden Antrieb: ............. -
