Reely Detonator Serviceanleitung

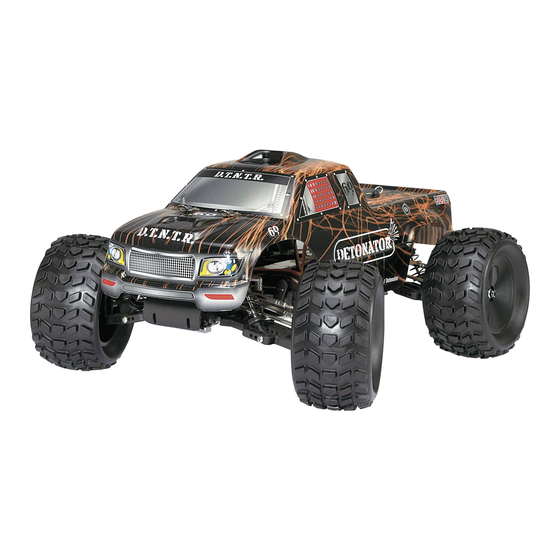

1:10 gp monstertruck rtr
Vorschau ausblenden Andere Handbücher für Detonator:

Werbung

Quicklinks

Diese Anleitung herunterladen
1:10 GP Monstertruck Detonator RtR
Chassis P-240MT
Best.-Nr. / Item-No.: 23 80 95
 Service Anleitung
 Service manual
236490
Version 01/11
•

Werbung

loading

Verwandte Anleitungen für Reely Detonator

Inhaltszusammenfassung für Reely Detonator

  • Seite 1 1:10 GP Monstertruck Detonator RtR Chassis P-240MT 236490 Best.-Nr. / Item-No.: 23 80 95  Service Anleitung  Service manual Version 01/11 •...
  • Seite 2 Vorderes und hinteres Differenzial Step 1 Front and Rear Differentials CB156 Komplett montiert V2228 Completed Assembly Step 1-1 CB103 Komplett montiert Completed Assembly V2228 CB103 (37T) Differenzial-Öl CB156 Differential Oil --1 Differenzial-Öl Differential Oil CB156 CB156 <1-1> 1A - Metallstift Für Vorne &...
  • Seite 3 Vordere und hintere Getriebebox bei 4WD Step 2-1 Front and Rear Gearbox (For 4WD) Step 2-1A V2102 (11T) CB103 V2350 <2-1A> <2-1B> V2350 V2351 Komplett montiert Completed Assembly Step 1 Step 2-1B V2351 Für Vorne & Hinten For Front and Rear (x2) Wenn Sie Ihr Modell in der 2WD-Version nutzen, dann folgen Sie Schritt 2-2.
  • Seite 4 Vordere Getriebebox bei 2WD Step 2-2 Front Gearbox (For 2WD) V2350 V2351 V2350 V2351 Komplett montiert Completed Assembly 2A - Linsenkopfschraube Button Head Tapping Screw 3x28mm -- 4...
  • Seite 5 Vordere Achsschenkel und - Halter bei 4WD Step 3-1 Front Wheel Hubs and Hub Carriers (For 4WD) 3A - Stiftschraube mit Sicherungslack Grub Screw w/Threadlock 3x2.6mm -- 4 3E - Kugellager 3B - Metallstift Ball Bearing 5x10x4mm -- 4 Pin 2x9.8mm -- 2 3C - Metallstift Pin 2x11mm -- 2 3F - Unterlegscheibe...
  • Seite 6 Vordere Achsschenkel und -Halter bei 2WD Step 3-2 Front Wheel Hubs and Hub Carriers (For 2WD) 3A - Metallstift Pin 2x9.8mm -- 2 3C - Kugellager Ball Bearing 5x10x4mm -- 4 3B - Schaftschraube Rocker Arm Pin 3x10mm -- 4 3D - Unterlegscheibe Washer 5x8x0.4mm -- 2 V21052L...
  • Seite 7 Vordere obere, untere Querlenker und Radachsen Step 5 Front Upper , Lower Suspension Arms and Wheel Shafts Für linke Seite Step 4 For Left Side V23473 Step 3-1 Step 3-1 Step 4 Für rechte Seite V23473 Wenn Sie Ihr Modell als 4WD For Right Side nutzen, dann folgen Sie diesem Schritt.
  • Seite 8 Vordere Dämpferbrücke & Querlenker Step 6 Front Shock Tower & Suspension Arms Step 2-1 V2133Ti Step 5-1 Step 5-1 Wenn Sie Ihr Modell als 4WD nutzen, dann folgen Sie diesem Schritt. If your model is use 4WD, please follow this step. <6-1>...
  • Seite 9 Hintere Radaufhängung Step 7 Rear Hubs 7A - Metallstift 7C - Passscheibe Pin 2x9.8mm -- 2 Shim 5.1x8x0.1mm -- 2 7D - Passscheibe Shim 5.1x8x0.2mm -- 2 7B - Kugellager Ball Bearing 5x10x4mm -- 4 Für linke Seite For Left Side V2346 V21051L V21071L...
  • Seite 10 Hintere Dämpferbrücke und Querlenker Step 9 Rear Shock Tower and Suspension Arms 9A - Schaftschraube 9C - Gewindeschraube Hud Studs 3x13.5mm -- 2 Button Head Screw 3x15mm -- 2 9B - Schaftschraube 9D - Stoppmutter Hinge Pin 3x50mm -- 2 Lock Nut 3mm -- 2 Step 8 V2133...
  • Seite 11 2-Gang-Übersetzung bei 4WD Step 11-1 2-Speed Transmission (For 4WD) TM061 TM065 1. Hauptzahnrad 42 Z First Gear 42T <11-1A> CB144 Step 11-1B CB341 Step 11-1A TM067 CB144 TM066 TM060 TM059 2. Hauptzahnrad 38 Z Second Gear 38T <11-1B> 11D - Stiftschraube mit Sicherungslack Grub Screw w/Threadlock 4x4mm -- 2 11E - Senkkopfschraube 11A - O-Ring...
  • Seite 12 1-Gang-Übersetzung bei 2 WD Step 11-2 Single Speed Transmission (For 2WD) CB158 Komplett montiert Completed Assembly CB144 Wenn Sie Ihr Modell als 2WD nutzen, dann folgen Sie diesem Schritt. If your model is use 2WD, please follow this step. CB144 CB158 Komplett montiert Completed Assembly...
  • Seite 13 Bremsbeläge und Bremsscheibe bei 4WD Step 12-1 Brake Pads and Brake Disc (For 4WD) 12A - Stiftschraube 12B - Spezialschraube mit Sicherungslack Grud Screw 3x3mm -- 1 Washter Head Machine Screw w/Threadlock 3x10mm -- 2 12C - Linsenkopfschraube 12D - Schaftschraube Button Head Tapping Screw 3x8mm -- 1 Brake Pin 3x10mm -- 2 CB304...
  • Seite 14 Bremsbeläge und Bremsscheibe bei 2WD Step 12-2 Brake Pads and Brake Disc (For 2WD) 12A - Stiftschraube 12B - Spezialschraube mit Sicherungslack Grud Screw 3x3mm -- 1 Washter Head Machine Screw w/Threadlock 3x10mm -- 2 12C - Linsenkopfschraube 12D - Schaftschraube Button Head Tapping Screw 3x8mm -- 1 Brake Pin 3x10mm -- 2 CB304...
  • Seite 15 Montage des 2-Ganggetriebes bei 4WD Step 13-1 2-Speed Transmission Mounting (For 4WD) Wenn Sie Ihr Modell als 4WD nutzen, dann folgen Sie diesem Schritt. If your model is use 4WD, please follow this step. Step 12-1 Step 10 13A - Senkkopfschraube F/H Tapping Screw 3x10mm -- 4 Montage des 1-Ganggetriebes bei 2WD Step 13-2...
  • Seite 16 Servosaver und Lenkgestänge bei 4WD Step 14-1 Servo Saver Parts and Steering Linkages (For 4WD) CB215 CB113 CB113 (VA1302) CB215 62mm Für rechte und linke Seite For Right and Left Sides (x2) <14-1A> 14A - Spannschraube Turnbuckle 5x75mm -- 2 14B - Rundkopfschraube Round Head Tapping Screw 3x15mm -- 2 14D - Passscheibe...
  • Seite 17 Servosaver und Lenkgestänge bei 2WD Step 14-2 Servo Saver Parts and Steering Linkages (For 2WD) V21303 V21303 (V221513) (MV113) V21303 (MV113) (TM032) V21303 (V221513) 42mm Für rechte und linke Seite For Right and Left Sides (x2) <14-2A> 14A - Spannschraube Turnbuckle 5x60mm -- 2 14B - Gewindeschraube 14D - Servosaver-Schraube...
  • Seite 18 Vorderer Querlenker und Montage des Lenkgestänges bei 4WD Step 15-1 Front Suspension and Steering Linkages Mounting (For 4WD) CB104 Step 14-1 Step 6-1 Step 13-1 Wenn Sie Ihr Modell als 4WD nutzen, dann folgen Sie diesem Schritt. If your model is use 4WD, please follow this step.
  • Seite 19 Vorderer Querlenker und Montage des Lenkgestänges bei 2WD Step 15-2 Front Suspension and Steering Linkages Mounting (For 2WD) Step 14-2 Step 6-2 Step 13-2 Wenn Sie Ihr Modell als 2WD nutzen, dann folgen Sie diesem Schritt. If your model is use 2WD, please follow this step.
  • Seite 20 Montages des hinteren Querlenkers Step 16 Rear Suspension Mounting Step 9 CB104 Step 15-1 16A - Senkkopfschraube F/H Tapping Screw 3x10mm -- 4...
  • Seite 21 Montage des Lenkservos, Gas-/Bremsservos und Empfängerbox Step 17 Steering Servo, Throttle/Brake Servo and Receiver Case Mounting 17A - Gewindeschraube Round Head Machine Screw 2x10mm -- 2 17B - Gewindeschraube mit Sicherungslack Button Head Tapping Screw w/Threadlock 3x8mm -- 1 Servo Arm 17C - Linsenkopfschraube Button Head Tapping Screw 3x10mm -- 11 V2215B...
  • Seite 22 Montage der Radioplatte Step 18 Radio Tray Mounting CB161 CB3766BAAS4 Step 17-1 Step 16-1 18A - Senkkopfschraube mit Sicherungslack F/H Machine Screw w/Threadlock 3x8mm -- 1 18B - Gewindeschraube mit Sicherungslack Button Head Mackine Screw w/Threadlock 3x10mm -- 1 18C - Linsenkopfschraube Button Head Tapping Screw 3x8mm -- 2 18D - Linsenkopfschraube Button Head Tapping Screw 3x10mm -- 2...
  • Seite 23 Tankmontage Step 19 Fuel Tank Mounting V23032BA Step 18 19A - Senkkopfschraube F/H Tapping Screw 3x8mm -- 2...
  • Seite 24 15Z/19 Z Kupplungsglocke und Motormontage bei 4WD Step 20-1 15T and 19T Clutch Bell and Engine Mount (For 4WD) 20A - Stoppmutter 20B - Gewindeschraube mit Sicherungslack Lock Nut 3mm -- 4 Button Head Machine Screw w/Threadlock 3x6mm -- 1 20C - Zylinderkopfschraube Cap Screw 3x16mm -- 4 20D - Unterlegscheibe...
  • Seite 25 13T Kupplungsglocke und Motormontage bei 2WD Step 20-2 13T Clutch Bell and Engine Mount(CB311 or V23113) (For 2WD) 20A - Stoppmutter 20B - Linsenkopfschraube mit Sicherungslack Lock Nut 3mm -- 4 Button Head Machine Screw w/Threadlock 3x6mm -- 1 20C - Zylinderkopfschraube 20D - Zylinderkopfschraube Cap Screw 3x16mm -- 4 Washer Head Cap Screw 3x20mm -- 4...
  • Seite 26 Luftfilter- und Schalldämpfermontage bei 4WD Step 21-1 Air Filter and Muffler Mounting (For 4WD) 21A - Senkkopfschraube F/H Tapping Screw 3x8mm -- 1 21B - Zylinderkopfschraube mit Sicherungslack Washer Head Cap Screw w/Threadlock 3x20mm -- 2 Luftfilteröl Air Cleaner Oil CB2031BA CB2031BA CB2031BA...
  • Seite 27 Luftfilter- und Schalldämpfermontage bei 2WD Step 21-2 Air Filter and Muffler Mounting (For 2WD) 21A - Senkkopfschraube F/H Tapping Screw 3x8mm -- 1 21B - Zylinderkopfschraube mit Sicherungslack Washer Head Cap Screw w/Threadlock 3x20mm -- 2 Luftfileröl Air Cleaner Oil CB2031BA CB2031BA CB2031BA...
  • Seite 28 Schalldämpfer- und Motormontage bei 4WD Step 22-1 Muffler and Engine Mounting (For 4WD) Step 21-1 Step 19 Wenn Sie Ihr Modell als 4WD nutzen, dann folgen Sie diesem Schritt. If your model is use 4WD, please follow this step. 22A - Stiftschraube Grub Screw w/Thread 4x4mm -- 1 22B - Spezialschraube Washer-Head Screw w/Thread 4x8mm -- 4...
  • Seite 29 Schalldämpfer- und Motormontage bei 2WD Step 22-2 Muffler and Engine Mounting (For 2WD) Step 21-2 CB311 Step 19 Wenn Sie Ihr Modell als 2WD nutzen, dann folgen Sie diesem Schritt. If your model is use 2WD, please follow this step. 22A - Stiftschraube Grub Screw w/Thread 4x4mm -- 1 22B - Spezialschraube mit Sicherungslack...
  • Seite 30 Kraftstoff-Schläuche Step 23 Fuel Pick-Up Tubing and Fuel Pressure Tubing Kraftstoff-Leitung Fuel Pick-Up Tubing Kraftstoff-Druckschlauch Fuel Pressure Tubihg Stoßdämpfergehäuse und -Kolbenstange Step 24 Shock Bodies and Shock Shafts 24A - O-Ring 24C - Stoppmutter O-Ring 2.5mm -- 8 Lock Nut 2.6mm -- 8 24D - Stoßdämpferkolbenstange 24B - O-Ring Shock Shaft 3x47mm -- 8...
  • Seite 31 Stoßdämpferöl Step 25 Shock Oil VB11209Ti Silikon-Stoßdämpferöl Silicone Shock Oil VB11209Ti Nach dem Befüllen der Dämpfer mit Silikonöl, langsam den Kolben mehrfach auf- und abbewegen bis die Luftblasen eliminiert sind. After filling with shock oil, GENTLY pump shock shaft up and down several times to eliminate air bubbles.
  • Seite 32 Vordere Stoßdämpfermontage bei 4WD Step 27 Front Shock Set Mounting (For 4WD) 27A - Stoppmutter 27D - Kunststoff-Abstandshalter Lock Nut 3mm -- 2 Nylon Washer 2.4x6.3mm -- 2 27B - Linsenkopfschraube Button Head Tapping Screwr 3x15mm -- 4 27C - Gewindeschraube Round head Machine Screw 3x35mm -- 2 Step 26 (VB112TiBA)
  • Seite 33 Hintere Stoßdämpfermontage bei 4WD Step 28-1 Rear Shock Set Mounting (For 4WD) 28A - Stoppmutter 28D - Kunststoff-Abstandshalter Lock Nut 3mm -- 2 Nylon Washer 2.4x6.3mm -- 2 28B - Linsenkopfschraube Button Head Tapping Screwr 3x15mm -- 4 28C - Gewindeschraube Round head Machine Screw 3x35mm -- 2 Step 26 (VB112TiBA)
  • Seite 34 Vordere und hintere Stoßdämpfermontage bei 2WD Step 28-2 Front and Rear Shock Set Mounting (For 2WD) 28A - Stoppmutter 28B - Linsenkopfschraube Lock Nut 3mm -- 4 Button Head Tapping Screwr 3x15mm -- 4 28C - Gewindeschraube Round head Machine Screw 3x20mm -- 4 VX0241 Für Vorne Step 26...
  • Seite 35 Gas-/Bremsgestänge Step 29 Throttle and Brake Linkages 29A - Stiftschraube mit Sicherungslack 29B - Linsenkopfschraube Grub Screw w/Threadlock 3x3mm -- 2 Button Head Tapping Screw 3x10mm -- 1 29D - Feder 29D - Feder Spring 8.3mm -- 1 Spring 18mm -- 1 SE0031BA 37mm SE002...
  • Seite 36 Montage des Gas-/Bremsgestänges Step 30 Throttle and Brake Linkages Mounting 57mm Das Servo muß in der Neutralstellung sein. Zuerst Servohornschraube Retaining Screw das Bremsgestänge ins Servohorn installieren, dann das Servohorn mit der Schraube am Servo montieren. Anschließend die Kugelkopfpfanne am Vergaser einhängen.
  • Seite 37 Einstellung des Gas-/Bremsgestänges Step 31 Throttle and Brake Linkage Adjustment Vollgas High Throttle Leerlauf Bremse Throttle Full Brake Anschlussdiagramm des Empfängers, Servos und Batteriebox Step 32 Receiver, Servo and Battery Install Diagram Servo (CH1) Batterie Battery Empfänger Receiver (Gas/Bremse) (Throttle/Brake) (Lenkung) (Steering) BATT...
  • Seite 38 Vordere und hintere Karosseriehalter Step 33 Front and Rear Body Mount Für Vorne und Hinten For Front and Rear (x2) CB165 CB165 CB165 <33-1> Step 33-1 Step 33-1 Step 32 33A - Linsenkopfschraube Button Head Tapping Screw 3x4mm -- 8 33B - Rundkopfschraube Round Head Tapping Screw 3x15mm -- 4 33C - Linsenkopfschraube...
  • Seite 39 Montage des Antennenröhrchens Step 34 Antenna Support Tube Mounting Antennenröhrchen Antenna Support Tube Empfänger Receiver...
  • Seite 40 Step 35 Montage der Räder und der Karosserie Tires and Body Mounting 35A -- Stoppmutter mit Flansch MV120 Flanged Lock Nut 4mm -- 4 MV120 CB165 MV120 MV120 CB165 Karosserie Carbody D10R02SBA D10R02SBA Step 33 D10R02SBA D10R02SBA...
  • Seite 41 Ersatzteile / Spareparts CB156 / Best.-Nr. 223486-EQ V2227 / Best.-Nr. 223460-EQ V2101 / Best.-Nr. 225698-EQ V2228 / Best.-Nr. 223456-EQ Kegelräder für kleines Differenzial Differenzial mit Kegelrad Differenzial mit Kegelrad Stahl-Differenzial 37Z Differential gear assembly Bevel gears Differential gear case F/R Differential 37T CB103 / Best.-Nr.
  • Seite 42 CB113 / Best.-Nr. 223422-EQ TM032 / Best.-Nr. 226817-EQ V21303 / Best.-Nr. 235198-EQ V23072 / Best.-Nr. 2235038-EQ Kugelhülsen 7x3mm (4WD) Spannschraube M3x60mm (2WD) Spurstangenset 60mm Metall-Servosaver (2WD) Balls copper 7x3mm for 4WD Turnbuckles M3x60 mm (2WD) Steering rod set (2WD) Servo saver metal (2WD) CB165 / Best.-Nr.
  • Seite 43 VA3552 / Best.-Nr. 235204-EQ CB144 / Best.-Nr. 223518-EQ CB158 / Best.-Nr. 225707-EQ CB184 / Best.-Nr. 223526-EQ Antriebswellen 104,5mm Mittelgetriebegehäuse 2WD Mittelhauptgetriebe 2WD 42Z Antriebswellenmitnehmer 17mm Center Differential gear case 2WD Center gear assembly 2WD Dog bones 104,5mm Pinion output joints 17mm CB126 / Best.-Nr.
  • Seite 44 CB2031BA/Best-Nr.235093-EQ CB2032 / Best.-Nr. 224908-EQ CB311 / Best.-Nr. 223487-EQ Best.-Nr. 235981-EQ Alu-Motorträger bei 2WD Force Motor 18er Luftfilter schwarz Luftfilter-Einsätze Engine mount for 2WD Force engine 18 Air filter black Air filter elements CB189 / Best.-Nr. 223463-EQ CB190A / Best.-Nr. 223446-EQ SE009BA/Best.-Nr. 235081-EQ CB376BA1/Best-Nr.223546-EQ Krümmer Krümmerdichtung Schalldämpfer...
  • Seite 45 Tuningteile / Option parts SE033 / Best.-Nr. 223498-EQ SECB346 / Best.-Nr. 223496-EQ SEV2348 / Best.-Nr. 223495-EQ CNC Alu-Achsschenkel hinten CNC Alu-Achsschenkel vorne CNC Alu-Achsschenkelhalter Rear hubs - alu cnc Front hubs - alu cnc Hub carrier- alu cnc SEV23471/Best.-Nr. 223499-EQ SEV2111 / Best.-Nr. 223489-EQ CB123 / Best.-Nr.
  • Seite 46 Allrad & 2-Ganggetriebe / 4-Wheeldrive and 2-Speed SEV2320 / Best.-Nr. 223469-EQ SEV2316 / Best.-Nr. 223427-EQ SEV2317 / Best.-Nr. 223426-EQ SEV2318 / Best.-Nr. 223432-EQ 2-Gang-Kupplungszahnrad 16Z 2-Gang-Kupplungszahnrad 20Z 2-Gang-Kupplungszahnrad 17Z 2-Gang-Kupplungszahnrad 18Z 2-Speed Pinion gear 16 T 2-Speed Pinion gear 20 T 2-Speed Pinion gear 17 T 2-Speed Pinion gear 18 T SEV2322 / Best.-Nr.

  • Seite 47: Ersatzteilbestellung Bei Conrad Electronic

    Schnell – einfach – zuverlässig Ersatzteilbestellung bei Conrad Electronic Für viele Artikel können wir schnell und zuverlässig Ersatzteile liefern. Unser Lager hält im Bedarfsfall mehrere Tausend Teile für Sie bereit. Bestellung per Telefon: 0180 - 531 21 11* Bestellung per Telefax: 0180 - 531 21 10* Bestellung per Mail: sales@conrad.de Bestellung per Internet:...
