Verdrahtungstopologie
Der Verbinder, über den alle Anschlüsse ausgeführt
werden, hat 6 Klemmen, die nach den in der
nebenstehenden Tabelle aufgelisteten Funktionen
aufgeteilt sind .
• Die Klemmen V+ und V- müssen am Ausgang AUX + - des Netzteils 01801 angeschlossen werden.
• Wenn auch das Einbruchsicherungssystem vorhanden ist, müssen die Klemmen V+ und V- am Ausgang
STEUERG + - der Backup-Einheit 01804 angeschlossen werden .
• Die Klemmen BUS + und BUS - müssen am Ausgang BUS + - des Netzteils 01801 angeschlossen werden.
• Wenn auch das Einbruchsicherungssystem vorhanden ist, müssen die Klemmen BUS + und BUS - am Ausgang
BUS + - der Backup-Einheit 01804 angeschlossen werden .
- 30poliger PIN-STRIP-Verbinder:
3 .4 .1

3.4 Inbetriebnahme des Systems.

Für eine korrekte Installation der Geräte wie folgt vorgehen:
1 . Bei Vorbereitung des Buskabels und der Anschlussklemmen auf die Polung achten (Abb . 3 .3 .1) .
2 . Das Kabel für die eventuellen elektrischen Anschlüsse der Aktoren vorsehen .
3 . Das Steuergerät, die Komponenten und das Netzteil verdrahten .
4 . Das System speisen .
18
bildschirmseitiger Verbinder für den Anschluss des Steuergerätmoduls
01960 am Monitor 20550 (Abb . 3 .3 .2) .

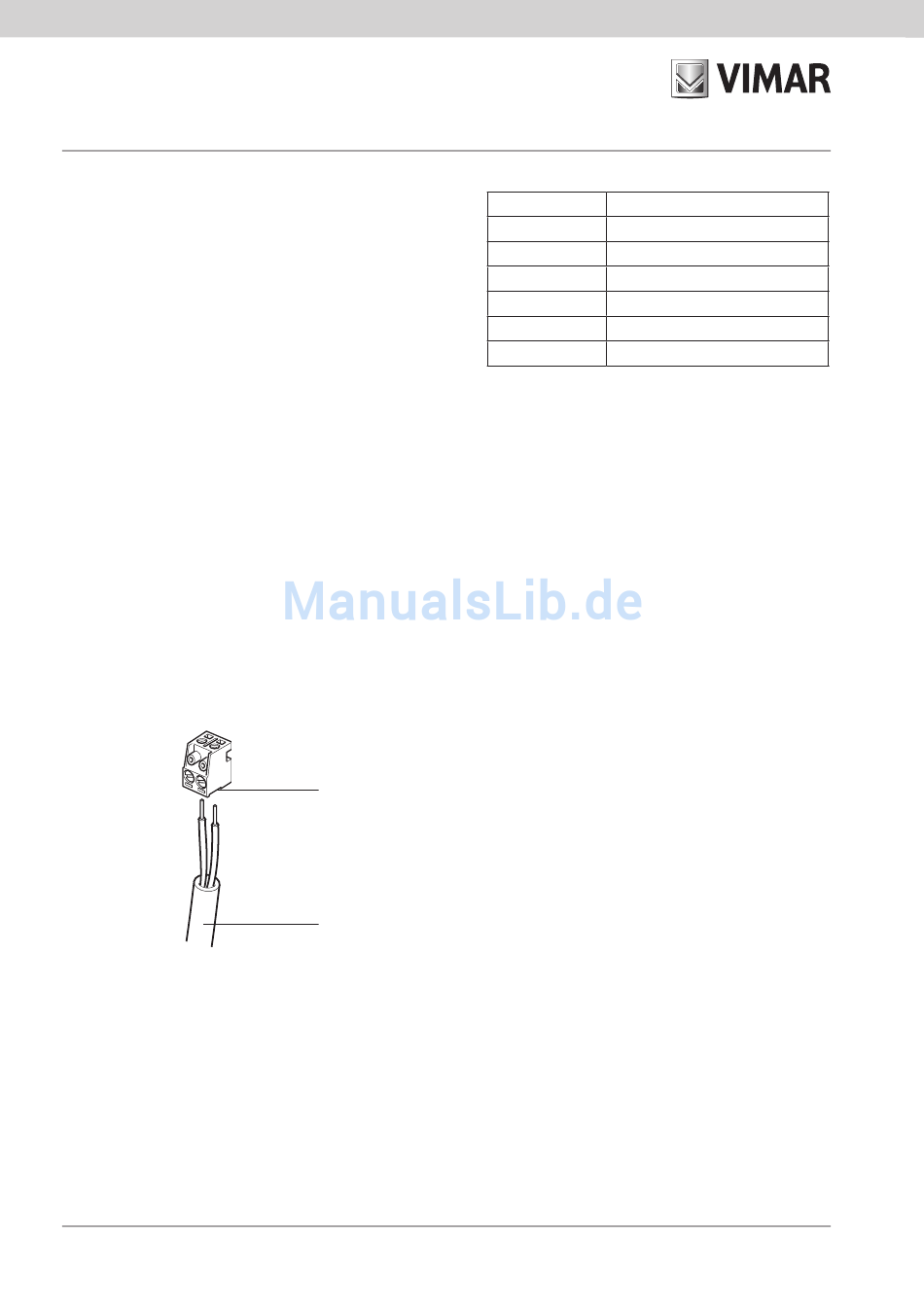

Anschlussklemme
Verdrillte Doppelader Vimar 01840
Klemme Funktion
V + Stromanschluss
V – Stromanschluss (–)
+ BUS (+)
– BUS (–)
C Unbenutzte Klemme
A Unbenutzte Klemme
