In diesem Fall sind die Geräte des Beschallungssystems auf einer anderen Leitung konfiguriert als die By-me-Geräte .
Das zweite Netzteil und der dedizierte Entkoppler sind optional und nur verbrauchsbedingt zu installieren .

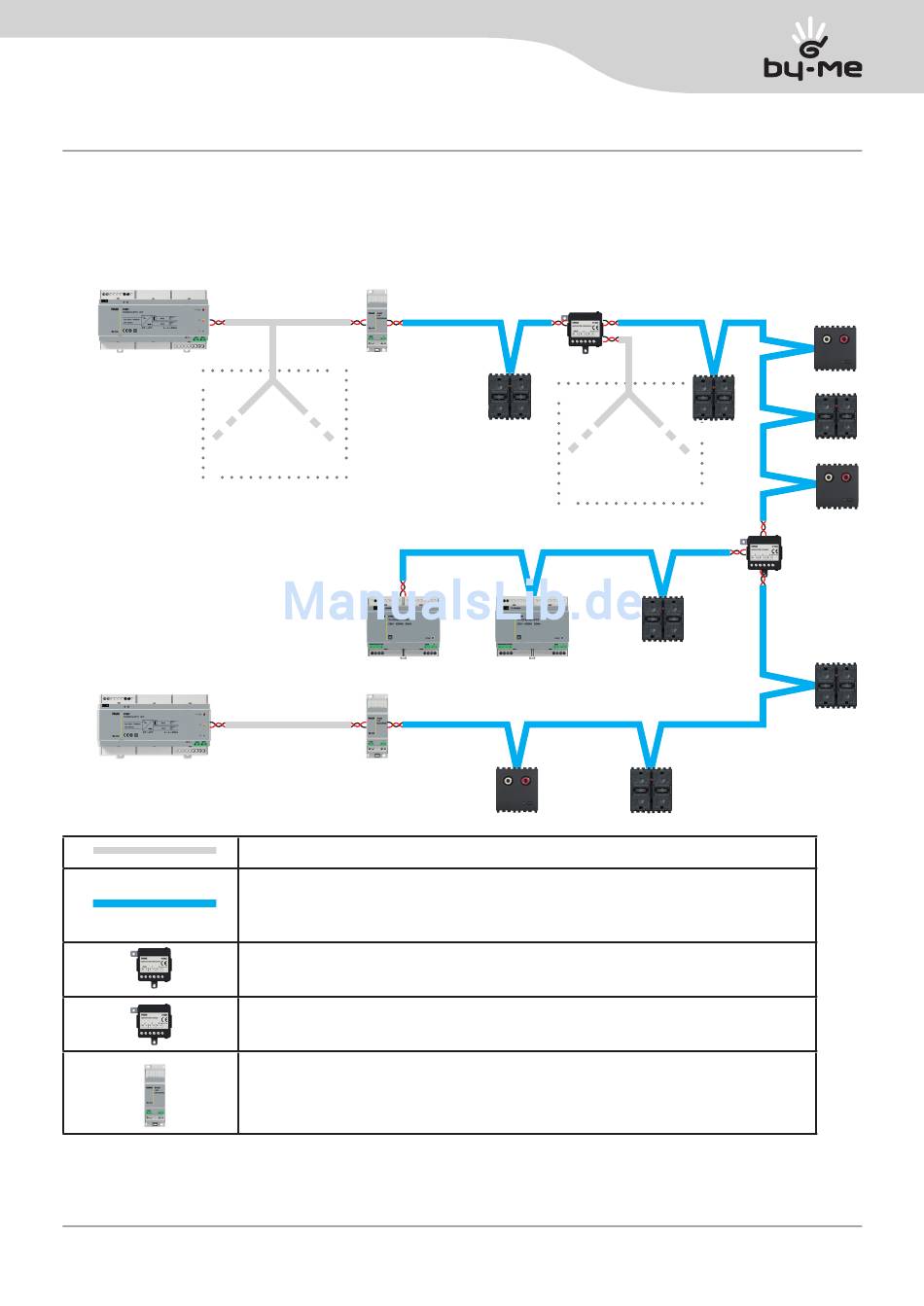

Beispiel 3: Beschallung und By-me-Automation auf dem gleichen Zweig
01801
Netzteil
By-me-Zweig:
Freie Verdrahtung
01801
Netzteil
In diesem Fall ist ersichtlich, dass auf dem gleichen Zweig ein vollständig mit den Geräten der Beschallungsanlage und
By-me-Automation integriertes Systems realisiert werden kann .
Topologie und Installationsvorschriften
01902
Entkoppler für Netzteil
By-me
01901
01902
By-me-Zweig . Freie Verdrahtung
Beschallungszweig. By-me-Geräte können nicht angeschlossen werden; In-/Out-
Verdrahtung (linear, keine Sternschaltung); max . Länge 300 m; Max . Anzahl von
Beschallungsgeräten: 64 .
Der Beschallungsableiter ermöglicht die Realisierung von By-me-Zweigen mit max .
10 Automationsgeräten . Max . Anzahl von Ableitern 01903=64
Mit dem Beschallungsableiter können Beschallungszweige abgezweigt werden .
Entkoppler für Netzteil By-me/Beschallung. Wird zwischen Netzteil und Audioleitung
installiert; alle By-me-Geräte zwischen Entkoppler und Netzteil werden vom
Beschallungssystem nicht "erkannt" .
01903
20581
By-me-Zweig:
max . 10 Geräte
Freie Verdrahtung
20581
01901
20582
20581
20582
20581
20581
20582
20581
245
