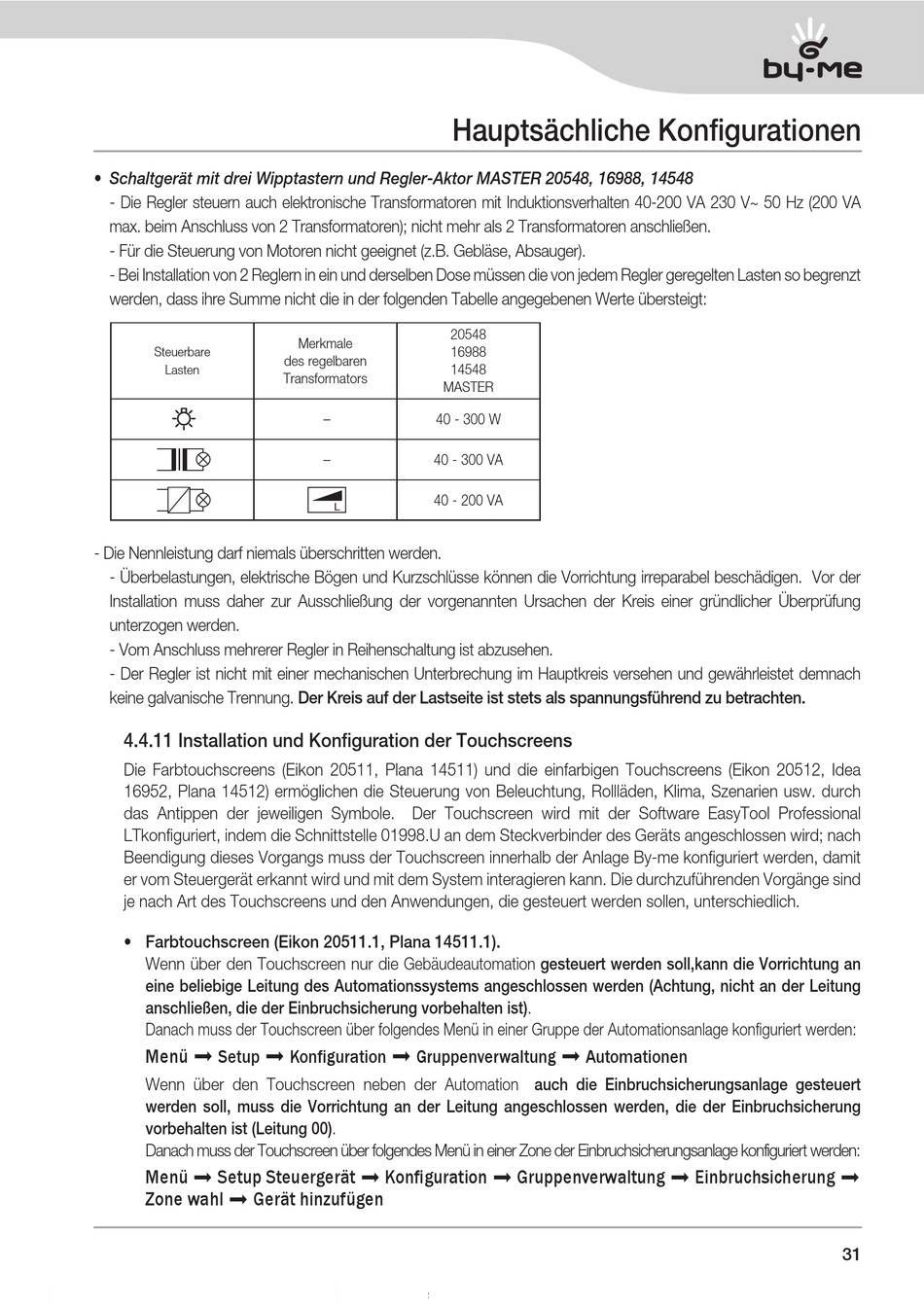

• Schaltgerät mit drei Wipptastern und Regler-Aktor MASTER 20548, 16988, 14548
- Die Regler steuern auch elektronische Transformatoren mit Induktionsverhalten 40-200 VA 230 V~ 50 Hz (200 VA
max . beim Anschluss von 2 Transformatoren); nicht mehr als 2 Transformatoren anschließen .
- Für die Steuerung von Motoren nicht geeignet (z .B . Gebläse, Absauger) .
- Bei Installation von 2 Reglern in ein und derselben Dose müssen die von jedem Regler geregelten Lasten so begrenzt
werden, dass ihre Summe nicht die in der folgenden Tabelle angegebenen Werte übersteigt:
Steuerbare
Lasten
- Die Nennleistung darf niemals überschritten werden .
- Überbelastungen, elektrische Bögen und Kurzschlüsse können die Vorrichtung irreparabel beschädigen. Vor der
Installation muss daher zur Ausschließung der vorgenannten Ursachen der Kreis einer gründlicher Überprüfung
unterzogen werden .
- Vom Anschluss mehrerer Regler in Reihenschaltung ist abzusehen .
- Der Regler ist nicht mit einer mechanischen Unterbrechung im Hauptkreis versehen und gewährleistet demnach
keine galvanische Trennung . Der Kreis auf der Lastseite ist stets als spannungsführend zu betrachten.

4.4.11 Installation und Konfiguration der Touchscreens

Die Farbtouchscreens (Eikon 20511, Plana 14511) und die einfarbigen Touchscreens (Eikon 20512, Idea
16952, Plana 14512) ermöglichen die Steuerung von Beleuchtung, Rollläden, Klima, Szenarien usw . durch
das Antippen der jeweiligen Symbole . Der Touchscreen wird mit der Software EasyTool Professional
LTkonfiguriert, indem die Schnittstelle 01998 .U an dem Steckverbinder des Geräts angeschlossen wird; nach
Beendigung dieses Vorgangs muss der Touchscreen innerhalb der Anlage By-me konfiguriert werden, damit
er vom Steuergerät erkannt wird und mit dem System interagieren kann . Die durchzuführenden Vorgänge sind
je nach Art des Touchscreens und den Anwendungen, die gesteuert werden sollen, unterschiedlich .
• Farbtouchscreen (Eikon 20511.1, Plana 14511.1).
Wenn über den Touchscreen nur die Gebäudeautomation gesteuert werden soll,kann die Vorrichtung an
eine beliebige Leitung des Automationssystems angeschlossen werden (Achtung, nicht an der Leitung
anschließen, die der Einbruchsicherung vorbehalten ist) .
Danach muss der Touchscreen über folgendes Menü in einer Gruppe der Automationsanlage konfiguriert werden:
 
Menü
Setup
Wenn über den Touchscreen neben der Automation auch die Einbruchsicherungsanlage gesteuert
werden soll, muss die Vorrichtung an der Leitung angeschlossen werden, die der Einbruchsicherung
vorbehalten ist (Leitung 00) .
Danach muss der Touchscreen über folgendes Menü in einer Zone der Einbruchsicherungsanlage konfiguriert werden:

Menü Setup Steuergerät

Zone wahl Gerät hinzufügen
Hauptsächliche Konfigurationen
20548
Merkmale
16988
des regelbaren
14548
Transformators
MASTER
– 40 - 300 W
– 40 - 300 VA
40 - 200 VA
L

Konfiguration Gruppenverwaltung

Konfiguration

Automationen

Gruppenverwaltung
 
Einbruchsicherung
