Verdrahtungstopologie
3.2.4 Länge der BUS-Leitung.

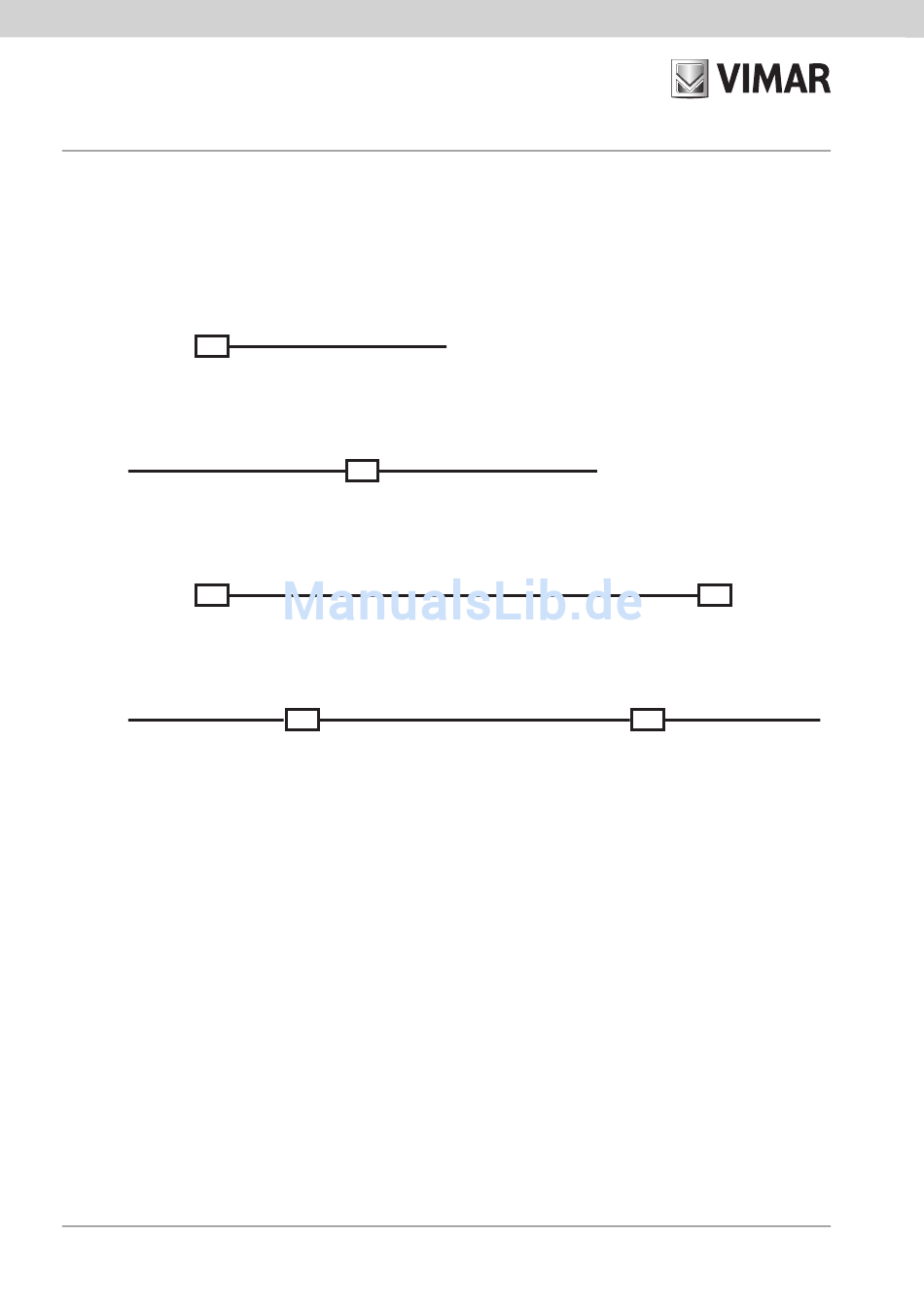

Nachstehend werden die Höchstlängen der BUS-Leitung in Anlagen mit linearer Konfiguration dargestellt (das
Rechteck auf der Abbildung stellt das Netzteil dar) .
NETZTEIL
350 m
GERÄT
250 m
3.2.5 Businstallation: Übersichtstabelle.
• Installation und Anlagentopologie:
• In dedizierten Kabelkanälen installiertes Kabel der Busleitung; kann auch in den Wellrohren installiert
werden, die die elektrische Leitung enthalten .
• Zulässige Konfigurationen:
• Lineare Konfiguration
• Sternkonfiguration
• Gemischte Konfiguration
• Die Verwendung von Abzweigdosen wird empfohlen
• Verwendbarer Kabeltyp: Verdrillte und umhüllte Doppelader VIMAR 01840 (2x0,5 mm
Nennisolationsspannung 300/500 V)
16
350 m
NETZTEIL
700 m
NETZTEIL
350 m
NETZTEIL
500 m
GERÄT
250 m
,
2
