Anlegen Einer Funktionsgruppe; Lastmanagement - Vimar 01960 Handbuch

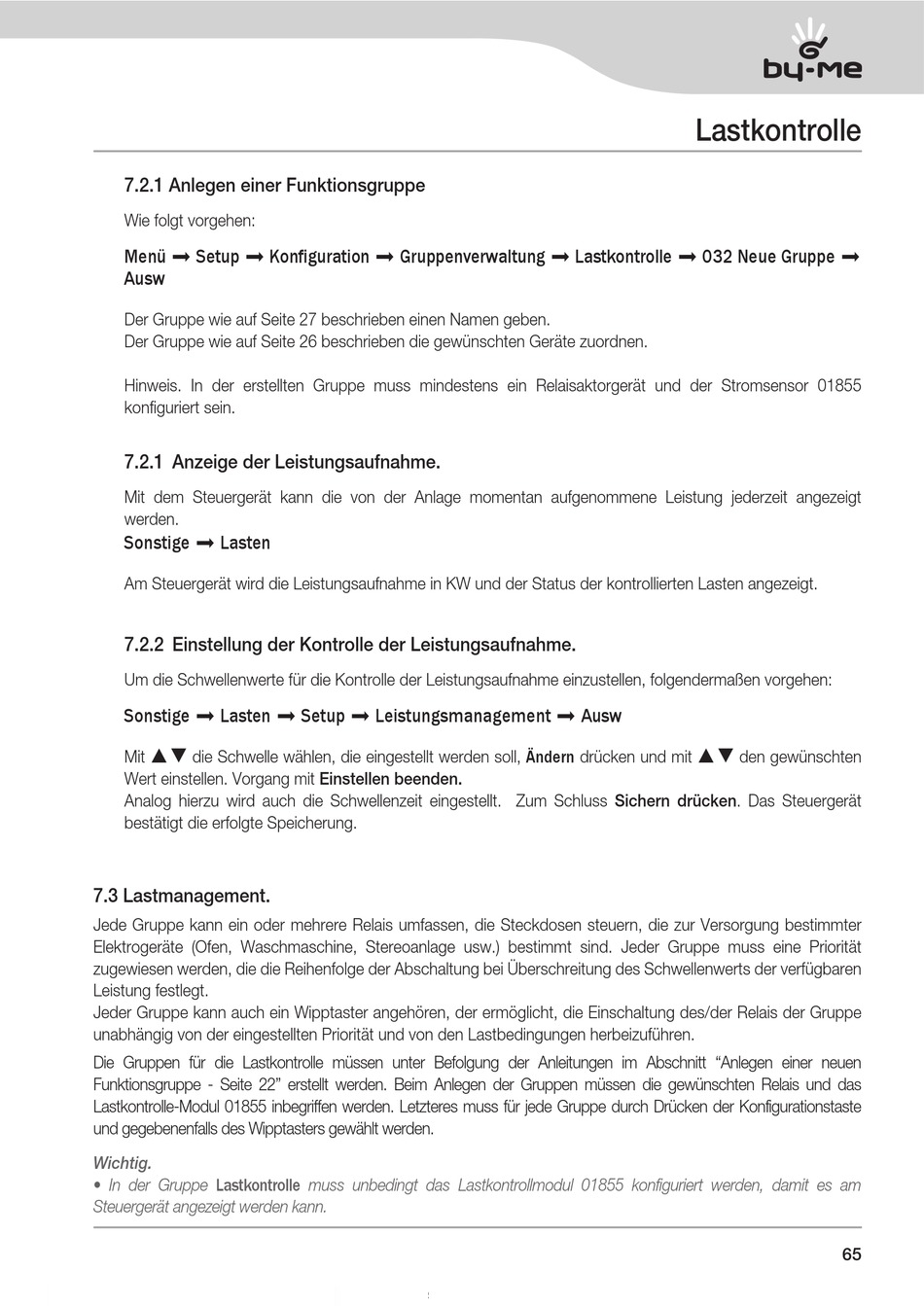

7.2.1 Anlegen einer Funktionsgruppe

Wie folgt vorgehen:
 
Menü Setup
Ausw
Der Gruppe wie auf Seite 27 beschrieben einen Namen geben .
Der Gruppe wie auf Seite 26 beschrieben die gewünschten Geräte zuordnen .
Hinweis . In der erstellten Gruppe muss mindestens ein Relaisaktorgerät und der Stromsensor 01855
konfiguriert sein .
7.2.1 Anzeige der Leistungsaufnahme.
Mit dem Steuergerät kann die von der Anlage momentan aufgenommene Leistung jederzeit angezeigt
werden .

Sonstige Lasten
Am Steuergerät wird die Leistungsaufnahme in KW und der Status der kontrollierten Lasten angezeigt .
7.2.2 Einstellung der Kontrolle der Leistungsaufnahme.
Um die Schwellenwerte für die Kontrolle der Leistungsaufnahme einzustellen, folgendermaßen vorgehen:

Sonstige Lasten
p q
Mit die Schwelle wählen, die eingestellt werden soll, Ändern drücken und mit
Wert einstellen . Vorgang mit Einstellen beenden.
Analog hierzu wird auch die Schwellenzeit eingestellt . Zum Schluss Sichern drücken . Das Steuergerät
bestätigt die erfolgte Speicherung .

7.3 Lastmanagement.

Jede Gruppe kann ein oder mehrere Relais umfassen, die Steckdosen steuern, die zur Versorgung bestimmter
Elektrogeräte (Ofen, Waschmaschine, Stereoanlage usw .) bestimmt sind . Jeder Gruppe muss eine Priorität
zugewiesen werden, die die Reihenfolge der Abschaltung bei Überschreitung des Schwellenwerts der verfügbaren
Leistung festlegt .
Jeder Gruppe kann auch ein Wipptaster angehören, der ermöglicht, die Einschaltung des/der Relais der Gruppe
unabhängig von der eingestellten Priorität und von den Lastbedingungen herbeizuführen .
Die Gruppen für die Lastkontrolle müssen unter Befolgung der Anleitungen im Abschnitt "Anlegen einer neuen
Funktionsgruppe - Seite 22" erstellt werden . Beim Anlegen der Gruppen müssen die gewünschten Relais und das
Lastkontrolle-Modul 01855 inbegriffen werden . Letzteres muss für jede Gruppe durch Drücken der Konfigurationstaste
und gegebenenfalls des Wipptasters gewählt werden .
Wichtig.
• In der Gruppe Lastkontrolle muss unbedingt das Lastkontrollmodul 01855 konfiguriert werden, damit es am
Steuergerät angezeigt werden kann.

Konfiguration Gruppenverwaltung
 
Setup Leistungsmanagement
Lastkontrolle
 
Lastkontrolle 032 Neue Gruppe

Ausw
p q

den gewünschten
65
