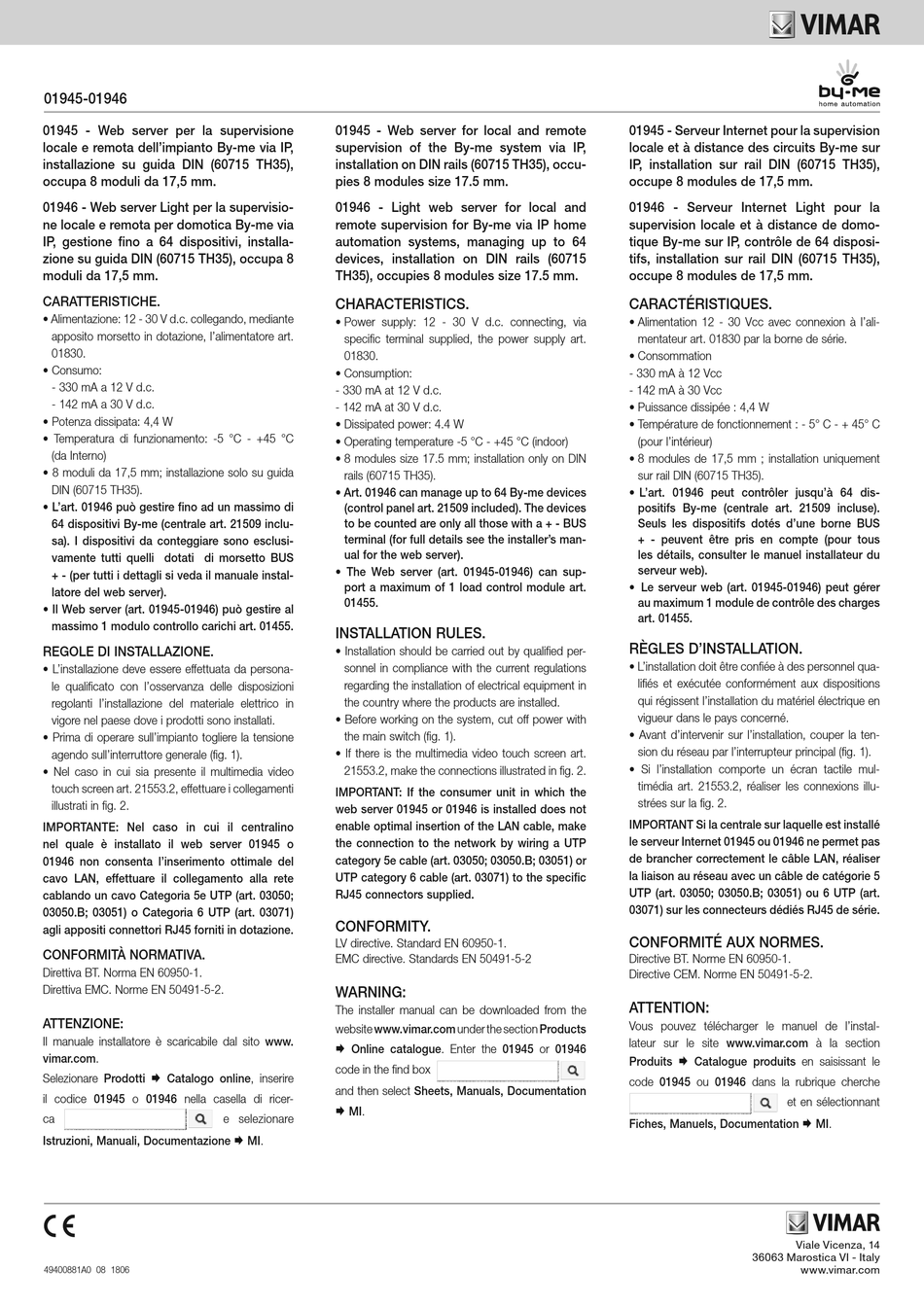

01945-01946
01945 - Web server per la supervisione
locale e remota dell'impianto By-me via IP,
installazione su guida DIN (60715 TH35),
occupa 8 moduli da 17,5 mm.
01946 - Web server Light per la supervisio-
ne locale e remota per domotica By-me via
IP, gestione fino a 64 dispositivi, installa-
zione su guida DIN (60715 TH35), occupa 8
moduli da 17,5 mm.
CARATTERISTICHE.
• Alimentazione: 12 - 30 V d.c. collegando, mediante
apposito morsetto in dotazione, l'alimentatore art.
01830.
• Consumo:
- 330 mA a 12 V d.c.
- 142 mA a 30 V d.c.
• Potenza dissipata: 4,4 W
• Temperatura di funzionamento: -5 °C - +45 °C
(da Interno)
• 8 moduli da 17,5 mm; installazione solo su guida
DIN (60715 TH35).
• L'art. 01946 può gestire fino ad un massimo di
64 dispositivi By-me (centrale art. 21509 inclu-
sa). I dispositivi da conteggiare sono esclusi-
vamente tutti quelli dotati di morsetto BUS
+ - (per tutti i dettagli si veda il manuale instal-
latore del web server).
• Il Web server (art. 01945-01946) può gestire al
massimo 1 modulo controllo carichi art. 01455.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da persona-
le qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in
vigore nel paese dove i prodotti sono installati.
• Prima di operare sull'impianto togliere la tensione
agendo sull'interruttore generale (fig. 1).
• Nel caso in cui sia presente il multimedia video
touch screen art. 21553.2, effettuare i collegamenti
illustrati in fig. 2.
IMPORTANTE: Nel caso in cui il centralino
nel quale è installato il web server 01945 o
01946 non consenta l'inserimento ottimale del
cavo LAN, effettuare il collegamento alla rete
cablando un cavo Categoria 5e UTP (art. 03050;
03050.B; 03051) o Categoria 6 UTP (art. 03071)
agli appositi connettori RJ45 forniti in dotazione.
CONFORMITÀ NORMATIVA.
Direttiva BT. Norma EN 60950-1.
Direttiva EMC. Norme EN 50491-5-2.
ATTENZIONE:
Il manuale installatore è scaricabile dal sito www.
vimar.com.
Selezionare Prodotti  Catalogo online, inserire
il codice 01945 o 01946 nella casella di ricer-
ca
Istruzioni, Manuali, Documentazione  MI.
49400881A0 08 1806
01945 - Web server for local and remote
supervision of the By-me system via IP,
installation on DIN rails (60715 TH35), occu-
pies 8 modules size 17.5 mm.
01946 - Light web server for local and
remote supervision for By-me via IP home
automation systems, managing up to 64
devices, installation on DIN rails (60715
TH35), occupies 8 modules size 17.5 mm.
CHARACTERISTICS.
• Power supply: 12 - 30 V d.c. connecting, via
specific terminal supplied, the power supply art.
01830.
• Consumption:
- 330 mA at 12 V d.c.
- 142 mA at 30 V d.c.
• Dissipated power: 4.4 W
• Operating temperature -5 °C - +45 °C (indoor)
• 8 modules size 17.5 mm; installation only on DIN
rails (60715 TH35).
• Art. 01946 can manage up to 64 By-me devices
(control panel art. 21509 included). The devices
to be counted are only all those with a + - BUS
terminal (for full details see the installer's man-
ual for the web server).
• The Web server (art. 01945-01946) can sup-
port a maximum of 1 load control module art.
01455.
INSTALLATION RULES.
• Installation should be carried out by qualified per-
sonnel in compliance with the current regulations
regarding the installation of electrical equipment in
the country where the products are installed.
• Before working on the system, cut off power with
the main switch (fig. 1).
• If there is the multimedia video touch screen art.
21553.2, make the connections illustrated in fig. 2.
IMPORTANT: If the consumer unit in which the
web server 01945 or 01946 is installed does not
enable optimal insertion of the LAN cable, make
the connection to the network by wiring a UTP
category 5e cable (art. 03050; 03050.B; 03051) or
UTP category 6 cable (art. 03071) to the specific
RJ45 connectors supplied.
CONFORMITY.
LV directive. Standard EN 60950-1.
EMC directive. Standards EN 50491-5-2
WARNING:
The installer manual can be downloaded from the
website www.vimar.com under the section Products
 Online catalogue. Enter the 01945 or 01946
code in the find box
and then select Sheets, Manuals, Documentation
 MI.
e selezionare
01945 - Serveur Internet pour la supervision
locale et à distance des circuits By-me sur
IP, installation sur rail DIN (60715 TH35),
occupe 8 modules de 17,5 mm.
01946 - Serveur Internet Light pour la
supervision locale et à distance de domo-
tique By-me sur IP, contrôle de 64 disposi-
tifs, installation sur rail DIN (60715 TH35),
occupe 8 modules de 17,5 mm.
CARACTÉRISTIQUES.
• Alimentation 12 - 30 Vcc avec connexion à l'ali-
mentateur art. 01830 par la borne de série.
• Consommation
- 330 mA à 12 Vcc
- 142 mA à 30 Vcc
• Puissance dissipée : 4,4 W
• Température de fonctionnement : - 5° C - + 45° C
(pour l'intérieur)
• 8 modules de 17,5 mm ; installation uniquement
sur rail DIN (60715 TH35).
• L'art. 01946 peut contrôler jusqu'à 64 dis-
positifs By-me (centrale art. 21509 incluse).
Seuls les dispositifs dotés d'une borne BUS
+ - peuvent être pris en compte (pour tous
les détails, consulter le manuel installateur du
serveur web).
• Le serveur web (art. 01945-01946) peut gérer
au maximum 1 module de contrôle des charges
art. 01455.
RÈGLES D'INSTALLATION.
• L'installation doit être confiée à des personnel qua-
lifiés et exécutée conformément aux dispositions
qui régissent l'installation du matériel électrique en
vigueur dans le pays concerné.
• Avant d'intervenir sur l'installation, couper la ten-
sion du réseau par l'interrupteur principal (fig. 1).
• Si l'installation comporte un écran tactile mul-
timédia art. 21553.2, réaliser les connexions illu-
strées sur la fig. 2.
IMPORTANT Si la centrale sur laquelle est installé
le serveur Internet 01945 ou 01946 ne permet pas
de brancher correctement le câble LAN, réaliser
la liaison au réseau avec un câble de catégorie 5
UTP (art. 03050; 03050.B; 03051) ou 6 UTP (art.
03071) sur les connecteurs dédiés RJ45 de série.
CONFORMITÉ AUX NORMES.
Directive BT. Norme EN 60950-1.
Directive CEM. Norme EN 50491-5-2.
ATTENTION:
Vous pouvez télécharger le manuel de l'instal-
lateur sur le site www.vimar.com à la section
Produits  Catalogue produits en saisissant le
code 01945 ou 01946 dans la rubrique cherche
et en sélectionnant
Fiches, Manuels, Documentation  MI.
