01855
Módulo de mando cargas, instalación en riel EN 50022, ocupa 4 módulos
de 17,5 mm.
Este dispositivo previene la intervención por sobrecarga del interruptor limitador de
corriente. Puede controlar hasta 8 cargas o grupos de cargas mediante el mando
del mismo número de relés. Requiere un transformador de corriente TA para medir
la corriente. A los 8 grupos de cargas controlados se debe asignar una prioridad
que determine el orden de desconexión por parte del sensor de corriente; esta
operación se efectúa a través de la centralita de control, utilizando el menú dedica-
do a la gestión de cargas. El módulo posee ocho leds rojos, uno para cada carga
que se puede controlar; los leds se encienden cuando la carga se interrumpe.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 29 V
• Absorción: 20 mA
• Capacidad: control cargas de 1 kW hasta 10 kW
• Bornes: bus TP, tensión de red, conexión al transformador de corriente TA
• Dotación: TA Sirio o UTK de 50 A
• Temperatura de funcionamiento: -5 °C - +45 °C (para interior)
• 4 módulos de 17,5 mm.
• Grado de protección: IP20
• Categoría de sobretensión: III
• Altitud: hasta 2000 m.
CONEXIONES.
La posición ideal del TA es aguas abajo del contador de energía eléctrica y del
interruptor general; de esta manera, la potencia medida por el sensor de corriente
es la misma que la medida por el contador de energía y es posible evitar la des-
conexión de éste.
Como alternativa, el TA se puede instalar aguas arriba del cable preparado para
alimentar las cargas que se deben controlar; en este caso, la potencia medida
por el sensor de corriente es inferior a la medida por el contador de energía (no
se toman en consideración las posibles absorciones) y no es posible evitar con
seguridad la desconexión del contador de energía. Esta segunda aplicación se
puede utilizar para un control más genérico de la potencia absorbida por las cargas
bajo control.
A través del TA sólo se debe pasar uno de los dos conductores eléctricos de alimentación.
Nota: Hay que la distancia entre TA y el módulo de mando cargas no sobrepase
1,5 m.
CONTADOR DE
ENERGÍA ELÉCTRICA
MONTANTE TA
RED ELÉCTRICA
DOMÉSTICA
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN,
CONSULTAR EL MANUAL DE INSTRUCCIONES DEL SISTEMA By-me
SUMINISTRADO CON LA CENTRALITA DE CONTROL.
El sensor de corriente para controlar las cargas se debe configurar mediante la
centralita de control, utilizando el menú especial de control de cargas.
El sensor de corriente para controlar las cargas debe atribuirse a todos los grupos
de los relés de control de cargas.
• Bloques funcionales: 1 bloque funcional.
• Selección del bloque funcional (configuración), cuando la centralita, durante la
creación de los grupos, solicita que se accione el pulsador de los dispositivos:
- accionar el pulsador de configuración (el led rojo se enciende);
- con el led rojo encendido, la centralita configura el bloque funcional; al término de
la operación, el led rojo se apaga.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709
www.vimar.eu

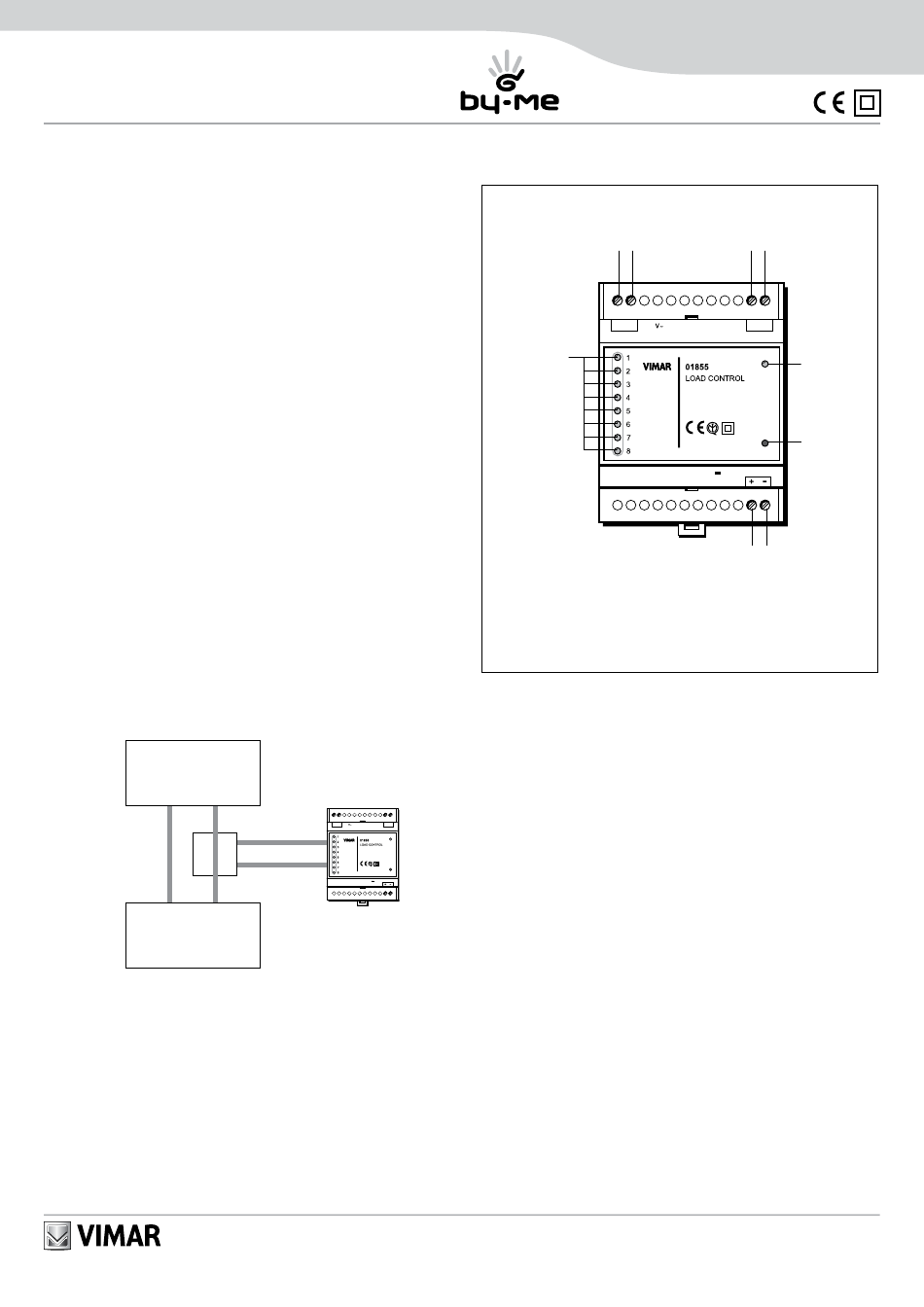

VISTA FRONTAL Y CONEXIONES.
señalización de
interrumpida
LED DEL ESTADO:
• off: funcionamiento normal
• verde: consumo forzado inferior al umbral 1
• verde parpadeante: consumo maggiore di soglia 1
• rojo: configuración
• rojo parpadeante: alarma umbral superada.
PARÁMETROS.
• Acciones en los grupos que se deben controlar (para cada grupo es posible
seleccionar uno de los cuatro controles siguientes, independientemente de las
selecciones realizadas para los otros grupos):
- Auto OFF-ON: activación y desactivación automática de la carga en función de
la potencia absorbida.
- Auto OFF Man ON: desactivación de la carga si las condiciones lo requieren; acti-
vación manual de la carga (mediante el pulsador configurado en el mismo grupo).
- Siempre ON: carga siempre activada, independientemente de las condiciones de
L N 230 10 mA T A absorción.
- Siempre OFF: carga siempre desactivada, independientemente de las condicio-
nes de absorción.
CONF.
By-me
• Potencia que se debe controlar:
29V 20mA BUS
- primer umbral que se debe controlar;
- segundo umbral que se debe controlar;
- tiempo de validez para el segundo umbral.
El segundo y el tercer parámetro sólo se deben configurar si se dispone del nuevo
contador electrónico ENEL y si se desea un control avanzado de los consumos. En
caso contrario, configurar el segundo umbral y su tiempo de validez en 0.
Los parámetros de funcionamiento preprogramados corresponden al nuevo conta-
dor ENEL y se deben modificar en caso de que se disponga de otro tipo de contador
o del nuevo contador ENEL con un contrato de suministro diferente a 3 kW.
NORMAS DE INSTALACIÓNE.
El aparato se ha de instalar en conformidad con las disposiciones sobre material
eléctrico vigentes en el país. El circuito de alimentación de la salida de relé se ha de
proteger contra sobrecargas mediante un dispositivo, fusible o interruptor automáti-
co, con corriente nominal inferior a 6 A.
CONFORMIDAD NORMATIVA.
Directiva BT
Norma EN 61010-1
Directiva EMC
Norma EN 50090-2-2.
230 V~ Transformador de corriente
L N 230 10 mA
Led de
carga
By-me
29V
ESPAÑOL
Hoja de instalación
T A
LED rojo
del estado
Pulsador de
CONF.
configuración
20mA BUS
Línea BUS
