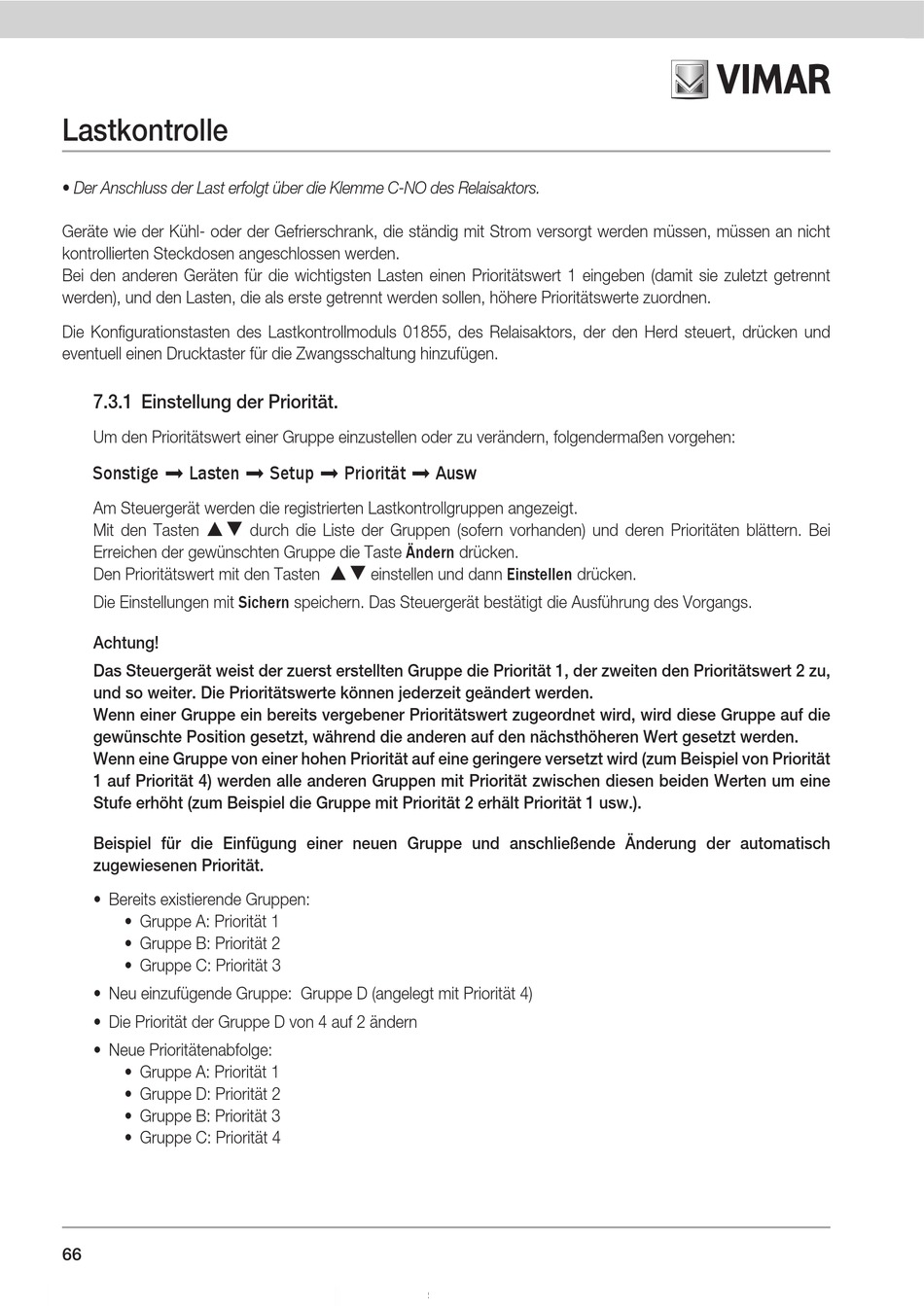

Lastkontrolle
• Der Anschluss der Last erfolgt über die Klemme C-NO des Relaisaktors.
Geräte wie der Kühl- oder der Gefrierschrank, die ständig mit Strom versorgt werden müssen, müssen an nicht
kontrollierten Steckdosen angeschlossen werden .
Bei den anderen Geräten für die wichtigsten Lasten einen Prioritätswert 1 eingeben (damit sie zuletzt getrennt
werden), und den Lasten, die als erste getrennt werden sollen, höhere Prioritätswerte zuordnen .
Die Konfigurationstasten des Lastkontrollmoduls 01855, des Relaisaktors, der den Herd steuert, drücken und
eventuell einen Drucktaster für die Zwangsschaltung hinzufügen .
7.3.1 Einstellung der Priorität.
Um den Prioritätswert einer Gruppe einzustellen oder zu verändern, folgendermaßen vorgehen:
Sonstige
Lasten
Am Steuergerät werden die registrierten Lastkontrollgruppen angezeigt .
p q
Mit den Tasten
Erreichen der gewünschten Gruppe die Taste Ändern drücken .
Den Prioritätswert mit den Tasten
Die Einstellungen mit Sichern speichern . Das Steuergerät bestätigt die Ausführung des Vorgangs .
Achtung!
Das Steuergerät weist der zuerst erstellten Gruppe die Priorität 1, der zweiten den Prioritätswert 2 zu,
und so weiter. Die Prioritätswerte können jederzeit geändert werden.
Wenn einer Gruppe ein bereits vergebener Prioritätswert zugeordnet wird, wird diese Gruppe auf die
gewünschte Position gesetzt, während die anderen auf den nächsthöheren Wert gesetzt werden.
Wenn eine Gruppe von einer hohen Priorität auf eine geringere versetzt wird (zum Beispiel von Priorität
1 auf Priorität 4) werden alle anderen Gruppen mit Priorität zwischen diesen beiden Werten um eine
Stufe erhöht (zum Beispiel die Gruppe mit Priorität 2 erhält Priorität 1 usw.).
Beispiel für die Einfügung einer neuen Gruppe und anschließende Änderung der automatisch
zugewiesenen Priorität.
• Bereits existierende Gruppen:
• Gruppe A: Priorität 1
• Gruppe B: Priorität 2
• Gruppe C: Priorität 3
• Neu einzufügende Gruppe: Gruppe D (angelegt mit Priorität 4)
• Die Priorität der Gruppe D von 4 auf 2 ändern
• Neue Prioritätenabfolge:
• Gruppe A: Priorität 1
• Gruppe D: Priorität 2
• Gruppe B: Priorität 3
• Gruppe C: Priorität 4
66
Setup
Priorität
durch die Liste der Gruppen (sofern vorhanden) und deren Prioritäten blättern . Bei
p q
einstellen und dann Einstellen drücken .
