01851.2
Actuador con 4 salidas de relé en intercambio 16 A 120-230 V~,
gestión del ventilador-convector, instalación en riel DIN (60715
TH35), ocupa 4 módulos de 17,5 mm.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 29 V
• Absorción: 18 mA.
• Salida de relé en intercambio.
• Potencia disipada: 6,5 W
• Cargas gobernables a 120 - 230 V~ (contactos NO):
- cargas resistivas: 16 A (20.000 ciclos)
- lámparas incandescentes: 10 A (20.000 ciclos)
- lámparas fluorescentes y lámparas de ahorro energético: 1 A (20.000 ciclos)
- transformadores electrónicos: 4 A (20.000 ciclos)
- transformadores ferromagnéticos: 10 A (20.000 ciclos)
• Cargas gobernables a 120 - 230 V~ (contactos NO y NC):
- motores cos ø 0,6: 3,5 A (100.000 ciclos)
• Bornes:
- bus TP
- contactos del relé: 4 (C, NC y NO)
• 4 módulos de 17,5 mm.
• El dispositivo también se puede instalar en paredes, canaletas, plafones y falsos techos.
GESTIÓN MANUAL
Si se pulsa la tecla , las teclas de actuación de los relés quedan habilitadas. Se
ignoran todos los mensajes procedentes del bus. Durante el funcionamiento normal,
las teclas de actuación de los relés están inhabilitadas.
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN, CONSULTAR EL
MANUAL DE INSTRUCCIONES DEL SISTEMA By-me.
• Bloques funcionales: 4 (uno para cada relé); cada bloque funcional puede pertene-
cer a cuatro grupos como máximo.
• Selección del bloque funcional (configuración): durante la creación de grupos, cuan-
do la centralita solicita que se accione el pulsador de los dispositivos:
- accionar una o varias veces el pulsador para seleccionar uno de los 4 relés (el
correspondiente led se enciende para indicar el relé seleccionado);
- esperar hasta que se encienda el led rojo;
- con el led rojo encendido, la centralita configura el bloque funcional; al término de
la operación, el led rojo se apaga.
PARÁMETROS.
• funcionamiento monoestable o biestable;
• retraso de la activación y retraso de la desactivación: un valor comprendido entre
0 y 200 expresa un tiempo en segundos y un valor comprendido entre 201 y 250
expresa un tiempo en minutos (por ejemplo, 201 = 1 minuto, 202 = 2 minutos, etc.);
Funcionamiento monoestable.
Retraso de la activación: retraso en el cierre del contacto NO del relé a partir de la
recepción del mando de cierre.
Retraso de la desactivación: tiempo de permanencia del relé con el contacto NO cerrado.
Funcionamiento biestable.
Retraso de la activación: retraso en el cierre del contacto NO del relé a partir de la
recepción del mando de ON.
Retraso de la desactivación: retraso en la apertura del contacto NO del relé a partir
de la recepción del mando de OFF.
Cuando se crea un grupo con varios relés en modalidad monoestable, todos los relés
se han de configurar con los mismos retrasos de activación y desactivación y no
se debe introducir ningún otro tipo de actuadores dentro del mismo grupo; de esta
manera, es posible obtener la indicación del estado del relé monoestable en la tecla
de mando. En caso de exigencias particulares, es posible utilizar la profundidad del
grupo (por ejemplo, para activar reguladores o relés biestables con un único pulsador).
• Parámetros preestablecidos: relé configurado en funcionamiento biestable con
retraso de activación y desactivación nulo.
ESCENARIOS.
Al actuador se le pueden asignar varios escenarios diferentes y, para cada uno de
ellos , memorizar el estado que debe activar.
GESTIÓN DEL VENTILADOR-CONVECTOR.
Para gestionar el ventilador-convector es necesario que el actuador 01851.2 esté
asociado al termostato para ventilador-convector 20513-16953-14513.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709
www.vimar.eu

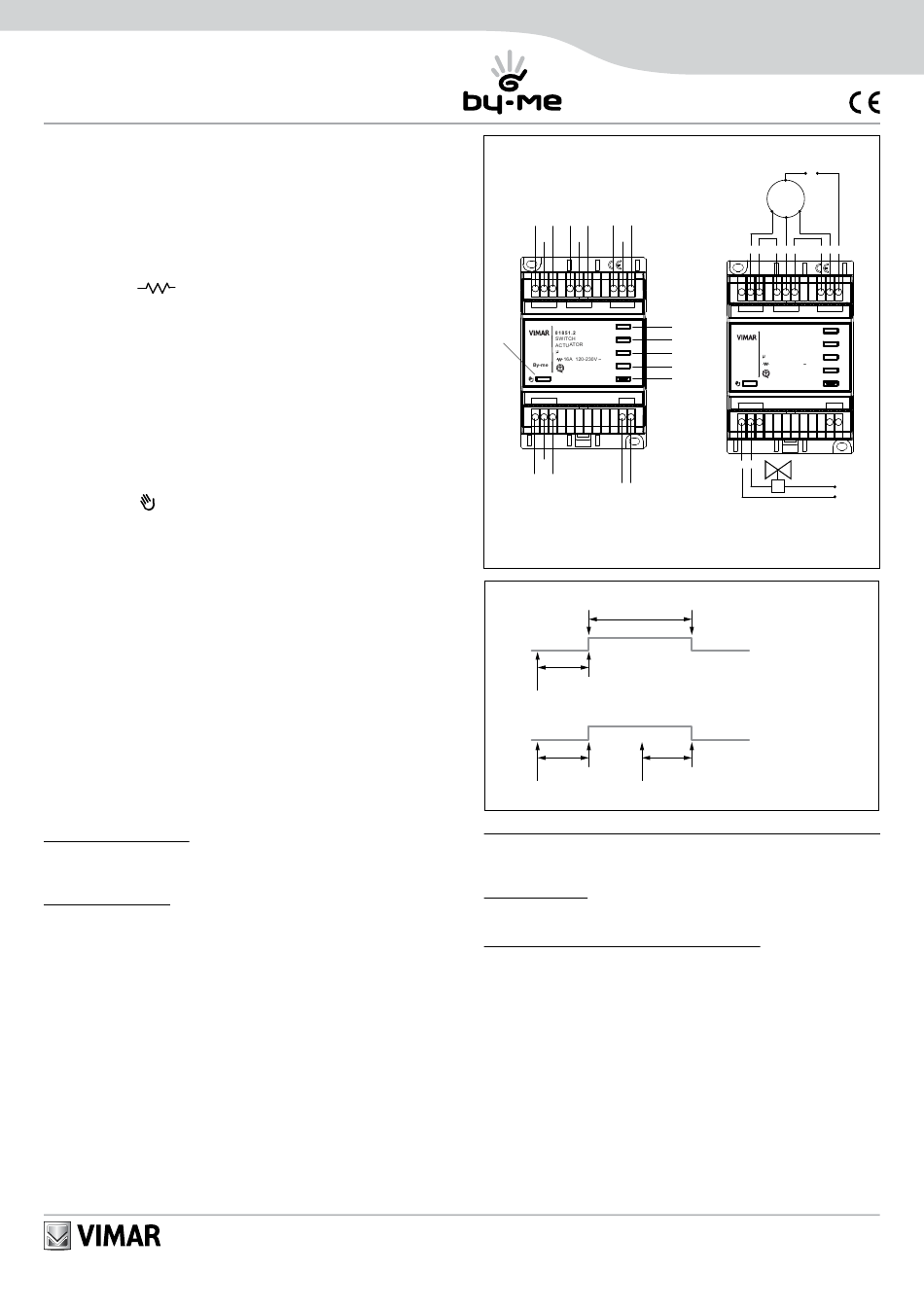

VISTA FRONTAL Y CONEXIONES.
1
Relè 1 Relè 2 Relè 3
NC C NC C NC C
NO NO NO
NC NO C NC NO C NC NO C
OUT 1 OUT 2 OUT 3
OUT 1
F
OUT 2
OUT 3
OUT 4
CONF.
OUT 4 BUS
C NO NC + -
NO
C NC
Línea BUS
Relè 4
A: Led y Pulsador actuación del relé 1
Led y Pulsador actuación del relé 3
C:
E: Led y Pulsador de configuración ; F:
3
Retraso de desactivación
Retraso de
activación
ACTIVACIÓN
Mando
ON
Retraso de Retraso de
activación desactivación
Mando Mando
ON OFF
Configuración de los parámetros del actuador para la gestión del ventilador-convector.
• Retraso de la activación: ningún retraso de la activación
• Retraso de la desactivación: ningún retraso de la desactivación
• Funcionamiento biestable: configurar el funcionamiento biestable
Interbloqueo lógico.
En el actuador 01851.2 se ha configurado un retraso de 2 s para la conmutación
entre las salidas 1, 2 y 3.
Conexiones para la gestión del ventilador-convector.
Si el actuador 01851.2 se utiliza para gestionar el ventilador-convector , las
conexiones que se deben efectuar son las ilustradas en la figura 2.
NORMAS DE INSTALACIÓN.
El aparato se ha de instalar en conformidad con las disposiciones sobre material
eléctrico vigentes en el país.
Las cuatro salidas de relé (out 1, out 2, out 3 y out 4) se encuentran separadas entre
sí por un aislamiento funcional de 250 V~ y no por un doble aislamiento; por lo tanto,
no se debe conectar, por ejemplo, un circuito SELV a una salida que se encuentre al
lado de otra salida conectada a la red de alimentación de 230 V~.
El circuito de alimentación de las salidas de relé se ha de proteger contra las sobre-
corrientes mediante un dispositivo, fusible con poder de corte nominal de 1500 A
o interruptor automático de tipo C, con corriente nominal inferior a 16 A. Para más
información, véase el manual de la centralita de control.
CONFORMIDAD NORMATIVA.
Directiva BT. Directiva EMC. Norma EN 50428.
ESPAÑOL
Hoja de instalación
2
N L
~
C
M
V1 V3
V2
NO C NC NO C NC NO C
NC NO C NC NO C NC NO C
OUT 1 OUT 2 OUT 3
A
OUT 1
01851.2
B
OUT 2
SWITCH
ACTUATOR
C
OUT 3
16A 120-230V
D
By-me
OUT 4
E
CONF.
OUT 4 BUS
+ -
C NO NC
C NO
N
~
L
; B: Led y Pulsador actuación del relé
Led y Pulsador actuación del relé 4
D:
Pulsador gestión manual.
MONOESTABLE
DESACTIVACIÓN
BIESTABLE
2
;
