Grundbegriffe
• Verbindung: Logische Bindung zwischen zwei Funktionsblöcken, die ermöglicht, eine Funktion zu teilen (zum
Beispiel: Aktor mit Relais und Drucktaster) .
• Konfiguration: Vorgang, mit dem die Verbindung zwischen den verschiedenen Funktionsblöcken (verschiedener
Geräte) hergestellt wird .
• Funktionsgruppe (oder Gruppe): Gesamtheit von miteinander logisch verbundenen Funktionsblöcken, die eine
Funktion im System liefern (zum Beispiel: drei verschiedene Drucktaster, die einen einzigen Aktor, und somit
dieselbe Last steuern) .
Die Geräte, die eine Funktionsgruppe bilden, sind miteinander logisch, und nicht über eine traditionelle
Verkabelung verbunden .

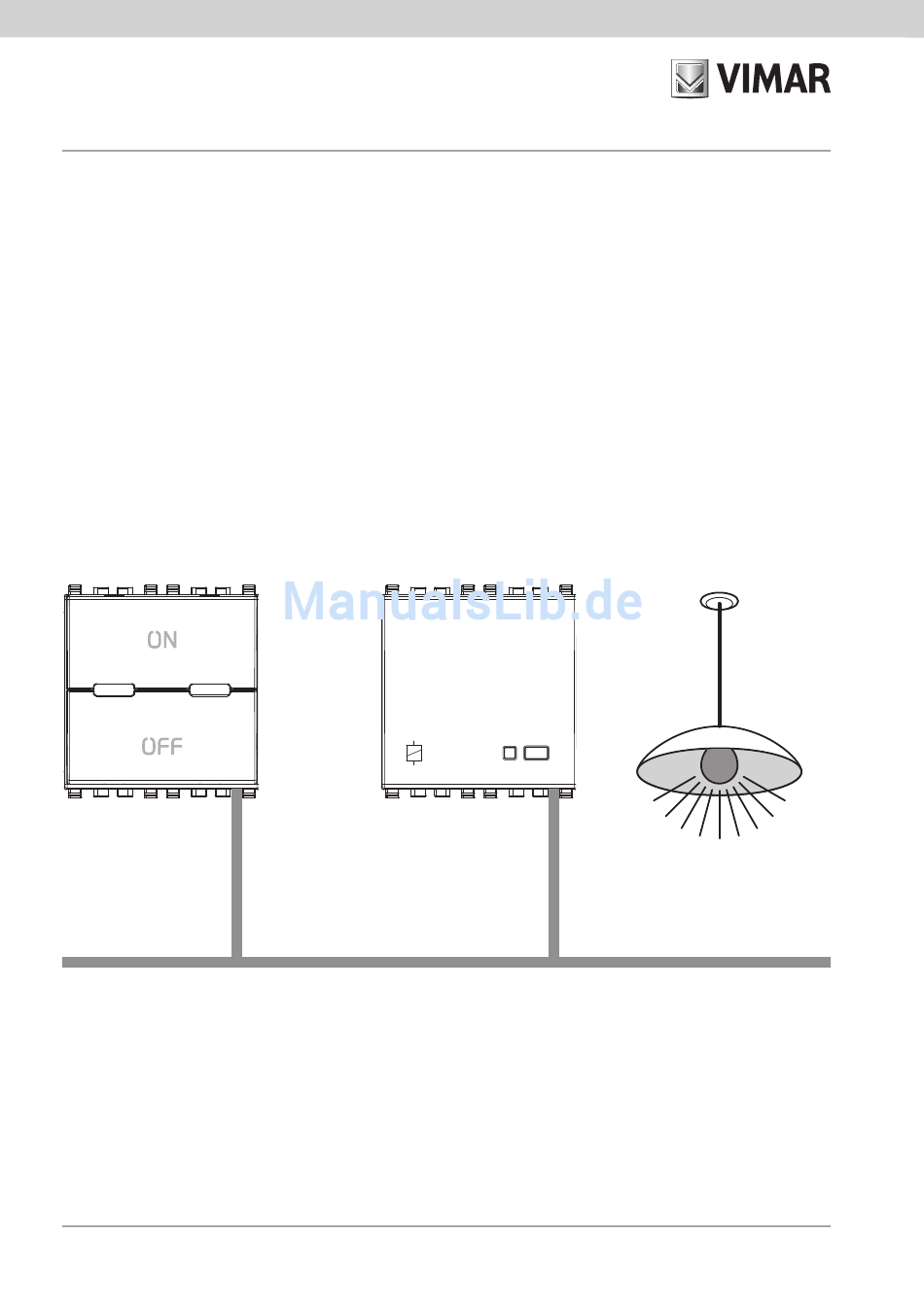

Schaltgerät mit zwei
Wipptastern .
Eikon 20521
Idea
16961
Plana 14521
BUS-Leitung
WICHTIG:
Die Gruppen dürfen nur untereinander gleichartige Funktionsblöcke enthalten: In einer Gruppe kann nicht
gleichzeitig ein Aktor für Rollläden und ein Aktor zum Einschalten einer Lampe vorhanden sein.
8
Aktor mit Relaisausgang .
Eikon 20535
Idea
16975
Plana 14535
