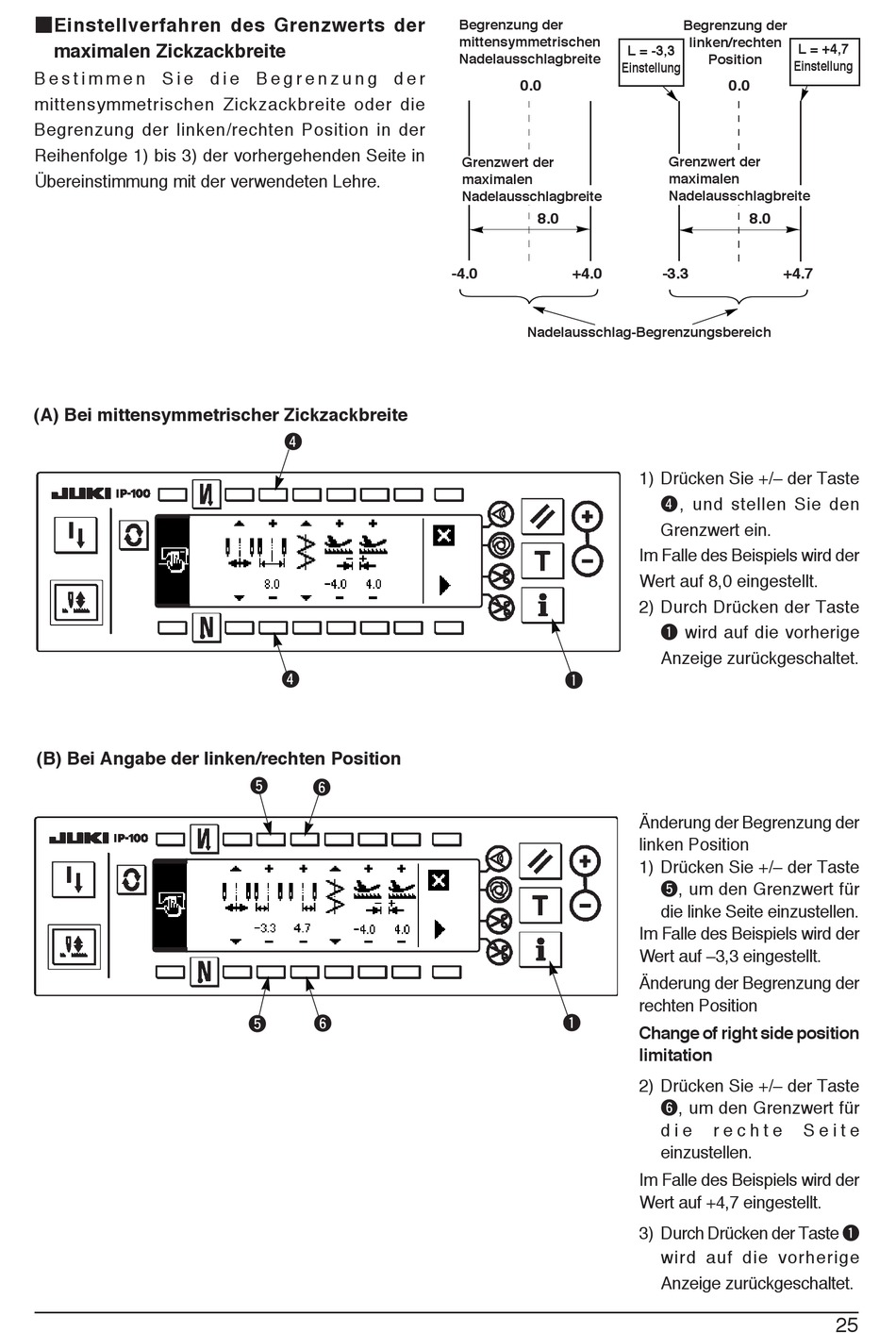

■Einstellverfahren des Grenzwerts der
maximalen Zickzackbreite
B e s t i m m e n S i e d i e B e g r e n z u n g d e r
mittensymmetrischen Zickzackbreite oder die
Begrenzung der linken/rechten Position in der
Reihenfolge 1) bis 3) der vorhergehenden Seite in
Übereinstimmung mit der verwendeten Lehre.

(A) Bei mittensymmetrischer Zickzackbreite

(B) Bei Angabe der linken/rechten Position
4
4
5
6
5 6
Begrenzung der
mittensymmetrischen
Nadelausschlagbreite
0.0
Grenzwert der
maximalen
Nadelausschlagbreite
8.0
-4.0 +4.0
Nadelausschlag-Begrenzungsbereich
1
1
Begrenzung der
linken/rechten
L = -3,3
Position
Einstellung
0.0
Grenzwert der
maximalen
Nadelausschlagbreite
8.0
-3.3 +4.7
1) Drücken Sie +/– der Taste
r , und stellen Sie den
Grenzwert ein.
Im Falle des Beispiels wird der
Wert auf 8,0 eingestellt.
2) Durch Drücken der Taste
q wird auf die vorherige
Anzeige zurückgeschaltet.
Änderung der Begrenzung der
linken Position
1) Drücken Sie +/– der Taste
t, um den Grenzwert für
die linke Seite einzustellen.
Im Falle des Beispiels wird der
Wert auf –3,3 eingestellt.
Änderung der Begrenzung der
rechten Position
Change of right side position
limitation
2) Drücken Sie +/– der Taste
y, um den Grenzwert für
d i e r e c h t e
einzustellen.
Im Falle des Beispiels wird der
Wert auf +4,7 eingestellt.
3) Durch Drücken der Taste q
wird auf die vorherige
Anzeige zurückgeschaltet.
L = +4,7
Einstellung
S e i t e
25
