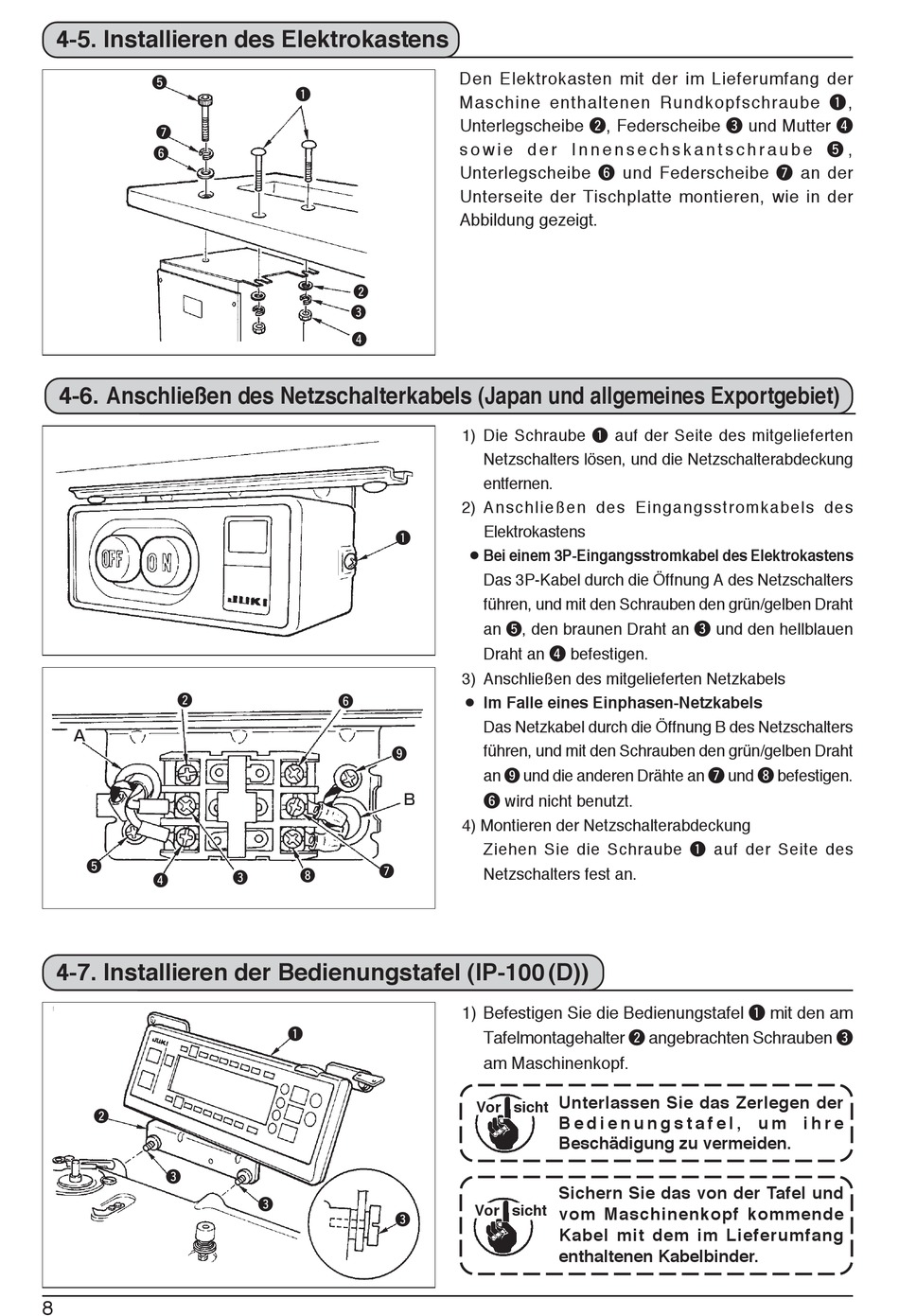

4-5. Installieren des Elektrokastens
t
u
y
4-6. Anschließen des Netzschalterkabels (Japan und allgemeines Exportgebiet)
w
A
t
r
4-7. Installieren der Bedienungstafel (IP-100 (D))
w
e
8
q
w
e
r
q
y
o
u
i
e
q
e
e
Den Elektrokasten mit der im Lieferumfang der
Maschine enthaltenen Rundkopfschraube q ,
Unterlegscheibe w, Federscheibe e und Mutter r
s o w i e d e r I n n e n s e c h s k a n t s c h r a u b e t ,
Unterlegscheibe y und Federscheibe u an der
Unterseite der Tischplatte montieren, wie in der
Abbildung gezeigt.
1) Die Schraube q auf der Seite des mitgelieferten
Netzschalters lösen, und die Netzschalterabdeckung
entfernen.
2) Anschließen des Eingangsstromkabels des
Elektrokastens
¡Bei einem 3P-Eingangsstromkabel des Elektrokastens
Das 3P-Kabel durch die Öffnung A des Netzschalters
führen, und mit den Schrauben den grün/gelben Draht
an t, den braunen Draht an
4
Draht an
befestigen.
3) Anschließen des mitgelieferten Netzkabels
¡ Im Falle eines Einphasen-Netzkabels
Das Netzkabel durch die Öffnung B des Netzschalters
führen, und mit den Schrauben den grün/gelben Draht
an o und die anderen Drähte an
6
B
wird nicht benutzt.
4) Montieren der Netzschalterabdeckung
Ziehen Sie die Schraube q auf der Seite des
Netzschalters fest an.
1) Befestigen Sie die Bedienungstafel q mit den am
Tafelmontagehalter w angebrachten Schrauben e
am Maschinenkopf.
Unterlassen Sie das Zerlegen der
Vor sicht
B e d i e n u n g s t a f e l , u m i h r e
Beschädigung zu vermeiden.
Sichern Sie das von der Tafel und
Vor sicht
vom Maschinenkopf kommende
Kabel mit dem im Lieferumfang
enthaltenen Kabelbinder.
3
und den hellblauen
7
8
und
befestigen.
