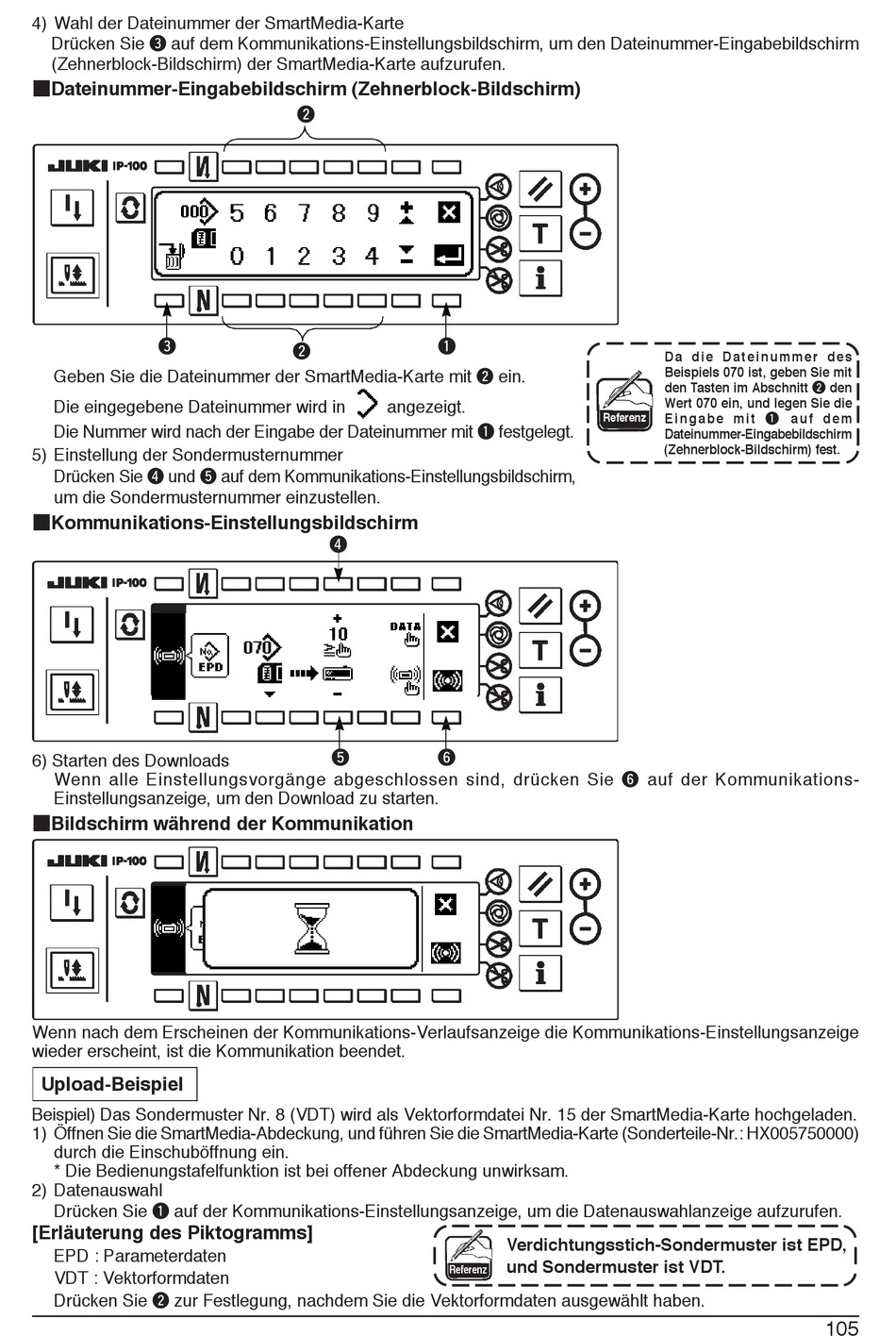

4) Wahl der Dateinummer der SmartMedia-Karte
Drücken Sie e auf dem Kommunikations-Einstellungsbildschirm, um den Dateinummer-Eingabebildschirm
(Zehnerblock-Bildschirm) der SmartMedia-Karte aufzurufen.
■Dateinummer-Eingabebildschirm (Zehnerblock-Bildschirm)
e
Geben Sie die Dateinummer der SmartMedia-Karte mit w ein.
Die eingegebene Dateinummer wird in
Die Nummer wird nach der Eingabe der Dateinummer mit q festgelegt.
5) Einstellung der Sondermusternummer
Drücken Sie r und t auf dem Kommunikations-Einstellungsbildschirm,
um die Sondermusternummer einzustellen.
■Kommunikations-Einstellungsbildschirm
6) Starten des Downloads
Wenn alle Einstellungsvorgänge abgeschlossen sind, drücken Sie y auf der Kommunikations-
Einstellungsanzeige, um den Download zu starten.
■Bildschirm während der Kommunikation
Wenn nach dem Erscheinen der Kommunikations-Verlaufsanzeige die Kommunikations-Einstellungsanzeige
wieder erscheint, ist die Kommunikation beendet.
Upload-Beispiel
Beispiel) Das Sondermuster Nr. 8 (VDT) wird als Vektorformdatei Nr. 15 der SmartMedia-Karte hochgeladen.
1) Öffnen Sie die SmartMedia-Abdeckung, und führen Sie die SmartMedia-Karte (Sonderteile-Nr.: HX005750000)
durch die Einschuböffnung ein.
* Die Bedienungstafelfunktion ist bei offener Abdeckung unwirksam.
2) Datenauswahl
Drücken Sie q auf der Kommunikations-Einstellungsanzeige, um die Datenauswahlanzeige aufzurufen.
[Erläuterung des Piktogramms]
EPD : Parameterdaten
VDT : Vektorformdaten
Drücken Sie w zur Festlegung, nachdem Sie die Vektorformdaten ausgewählt haben.
w
q
w
angezeigt.
r
t
y
Referenz
D a d i e D a t e i n u m m e r d e s
Beispiels 070 ist, geben Sie mit
den Tasten im Abschnitt w den
Wert 070 ein, und legen Sie die
E i n g a b e m i t q a u f d e m
Referenz
Dateinummer-Eingabebildschirm
(Zehnerblock-Bildschirm) fest.
Verdichtungsstich-Sondermuster ist EPD,
und Sondermuster ist VDT.
105
