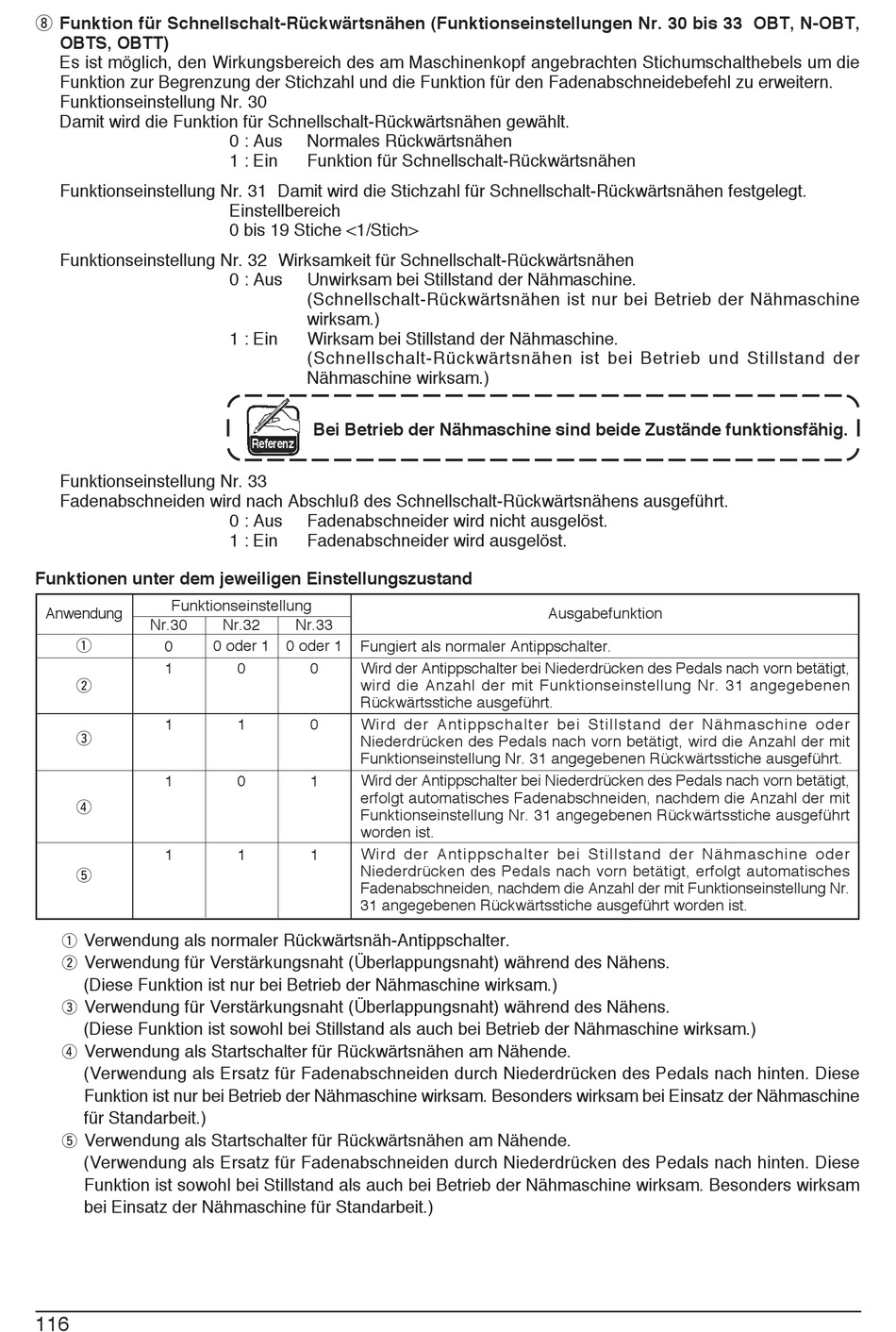

i Funktion für Schnellschalt-Rückwärtsnähen (Funktionseinstellungen Nr. 30 bis 33 OBT, N-OBT,
OBTS, OBTT)
Es ist möglich, den Wirkungsbereich des am Maschinenkopf angebrachten Stichumschalthebels um die
Funktion zur Begrenzung der Stichzahl und die Funktion für den Fadenabschneidebefehl zu erweitern.
Funktionseinstellung Nr. 30
Damit wird die Funktion für Schnellschalt-Rückwärtsnähen gewählt.
Funktionseinstellung Nr. 31 Damit wird die Stichzahl für Schnellschalt-Rückwärtsnähen festgelegt.
Funktionseinstellung Nr. 32 Wirksamkeit für Schnellschalt-Rückwärtsnähen
Funktionseinstellung Nr. 33
Fadenabschneiden wird nach Abschluß des Schnellschalt-Rückwärtsnähens ausgeführt.
Funktionen unter dem jeweiligen Einstellungszustand
Funktionseinstellung
Anwendung
Nr.30
q
0
1
w
1
e
1
r
1
t
q
Verwendung als normaler Rückwärtsnäh-Antippschalter.
w
Verwendung für Verstärkungsnaht (Überlappungsnaht) während des Nähens.
(Diese Funktion ist nur bei Betrieb der Nähmaschine wirksam.)
e
Verwendung für Verstärkungsnaht (Überlappungsnaht) während des Nähens.
(Diese Funktion ist sowohl bei Stillstand als auch bei Betrieb der Nähmaschine wirksam.)
r
Verwendung als Startschalter für Rückwärtsnähen am Nähende.
(Verwendung als Ersatz für Fadenabschneiden durch Niederdrücken des Pedals nach hinten. Diese
Funktion ist nur bei Betrieb der Nähmaschine wirksam. Besonders wirksam bei Einsatz der Nähmaschine
für Standarbeit.)
t
Verwendung als Startschalter für Rückwärtsnähen am Nähende.
(Verwendung als Ersatz für Fadenabschneiden durch Niederdrücken des Pedals nach hinten. Diese
Funktion ist sowohl bei Stillstand als auch bei Betrieb der Nähmaschine wirksam. Besonders wirksam
bei Einsatz der Nähmaschine für Standarbeit.)
116
0 : Aus
Normales Rückwärtsnähen
1 : Ein
Funktion für Schnellschalt-Rückwärtsnähen
Einstellbereich
0 bis 19 Stiche <1/Stich>
0 : Aus
Unwirksam bei Stillstand der Nähmaschine.
(Schnellschalt-Rückwärtsnähen ist nur bei Betrieb der Nähmaschine
wirksam.)
1 : Ein
Wirksam bei Stillstand der Nähmaschine.
(Schnellschalt-Rückwärtsnähen ist bei Betrieb und Stillstand der
Nähmaschine wirksam.)
Bei Betrieb der Nähmaschine sind beide Zustände funktionsfähig.
Referenz
0 : Aus
Fadenabschneider wird nicht ausgelöst.
1 : Ein
Fadenabschneider wird ausgelöst.
Nr.32
Nr.33
0 oder 1
0 oder 1
Fungiert als normaler Antippschalter.
0
0
Wird der Antippschalter bei Niederdrücken des Pedals nach vorn betätigt,
wird die Anzahl der mit Funktionseinstellung Nr. 31 angegebenen
Rückwärtsstiche ausgeführt.
1
0
Wird der Antippschalter bei Stillstand der Nähmaschine oder
Niederdrücken des Pedals nach vorn betätigt, wird die Anzahl der mit
Funktionseinstellung Nr. 31 angegebenen Rückwärtsstiche ausgeführt.
0
1
Wird der Antippschalter bei Niederdrücken des Pedals nach vorn betätigt,
erfolgt automatisches Fadenabschneiden, nachdem die Anzahl der mit
Funktionseinstellung Nr. 31 angegebenen Rückwärtsstiche ausgeführt
worden ist.
1
1
Wird der Antippschalter bei Stillstand der Nähmaschine oder
Niederdrücken des Pedals nach vorn betätigt, erfolgt automatisches
Fadenabschneiden, nachdem die Anzahl der mit Funktionseinstellung Nr.
31 angegebenen Rückwärtsstiche ausgeführt worden ist.
Ausgabefunktion
