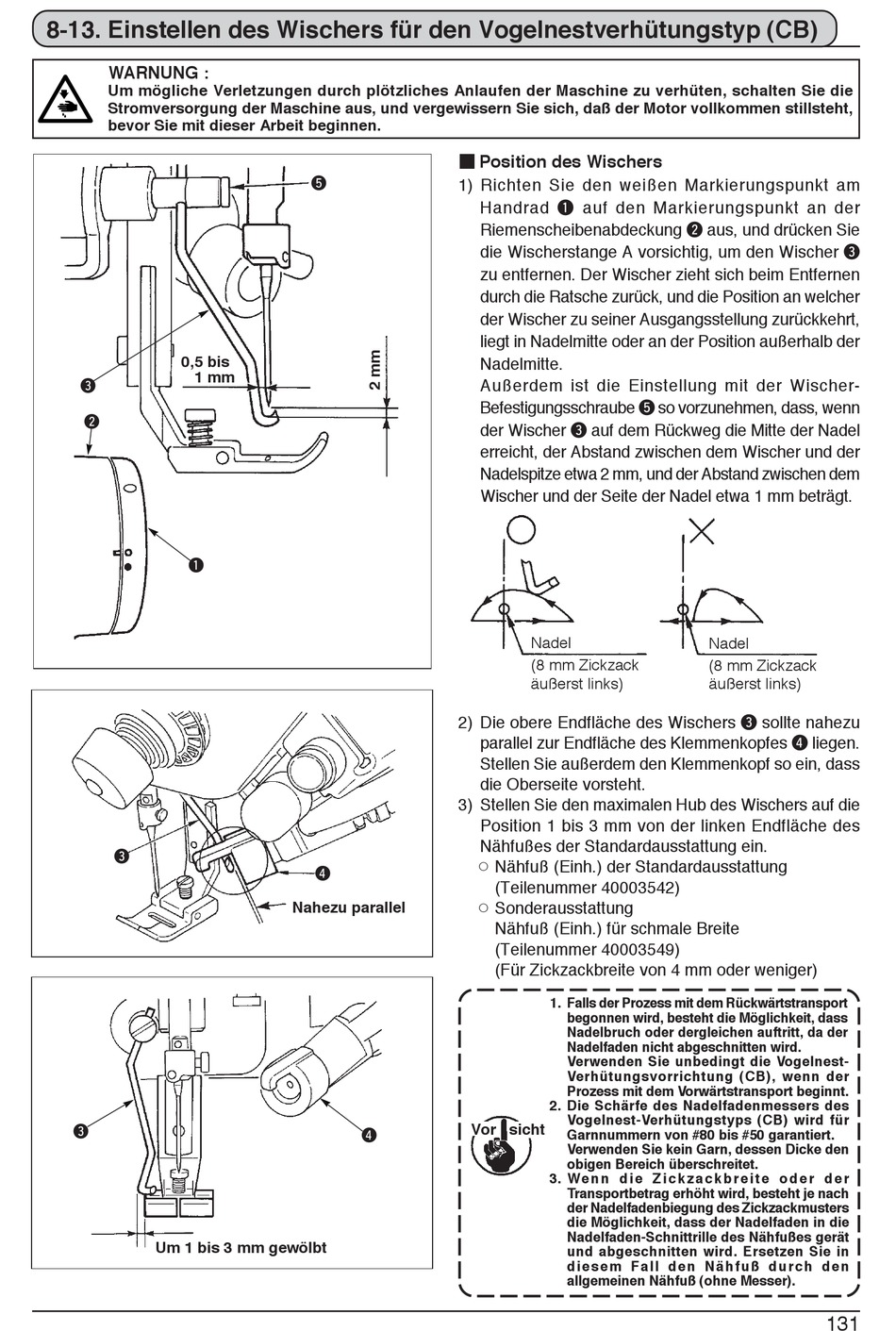

8-13. Einstellen des Wischers für den Vogelnestverhütungstyp (CB)
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
0,5 bis
1 mm
3
2
1
3
3
Um 1 bis 3 mm gewölbt
■ Position des Wischers
5
1) Richten Sie den weißen Markierungspunkt am
2) Die obere Endfläche des Wischers e sollte nahezu
3) Stellen Sie den maximalen Hub des Wischers auf die
4
Nahezu parallel
4
Handrad q auf den Markierungspunkt an der
Riemenscheibenabdeckung w aus, und drücken Sie
die Wischerstange A vorsichtig, um den Wischer e
zu entfernen. Der Wischer zieht sich beim Entfernen
durch die Ratsche zurück, und die Position an welcher
der Wischer zu seiner Ausgangsstellung zurückkehrt,
liegt in Nadelmitte oder an der Position außerhalb der
Nadelmitte.
Außerdem ist die Einstellung mit der Wischer-
Befestigungsschraube t so vorzunehmen, dass, wenn
der Wischer e auf dem Rückweg die Mitte der Nadel
erreicht, der Abstand zwischen dem Wischer und der
Nadelspitze etwa 2 mm, und der Abstand zwischen dem
Wischer und der Seite der Nadel etwa 1 mm beträgt.
Nadel
(8 mm Zickzack
äußerst links)
parallel zur Endfläche des Klemmenkopfes r liegen.
Stellen Sie außerdem den Klemmenkopf so ein, dass
die Oberseite vorsteht.
Position 1 bis 3 mm von der linken Endfläche des
Nähfußes der Standardausstattung ein.
™ Nähfuß (Einh.) der Standardausstattung
(Teilenummer 40003542)
™ Sonderausstattung
Nähfuß (Einh.) für schmale Breite
(Teilenummer 40003549)
(Für Zickzackbreite von 4 mm oder weniger)
1. Falls der Prozess mit dem Rückwärtstransport
begonnen wird, besteht die Möglichkeit, dass
Nadelbruch oder dergleichen auftritt, da der
Nadelfaden nicht abgeschnitten wird.
Verwenden Sie unbedingt die Vogelnest-
Verhütungsvorrichtung (CB), wenn der
Prozess mit dem Vorwärtstransport beginnt.
2. Die Schärfe des Nadelfadenmessers des
Vogelnest-Verhütungstyps (CB) wird für
Vor sicht
Garnnummern von #80 bis #50 garantiert.
Verwenden Sie kein Garn, dessen Dicke den
obigen Bereich überschreitet.
3. We n n d i e Z i c k z a c k b r e i t e o d e r d e r
Transportbetrag erhöht wird, besteht je nach
der Nadelfadenbiegung des Zickzackmusters
die Möglichkeit, dass der Nadelfaden in die
Nadelfaden-Schnittrille des Nähfußes gerät
und abgeschnitten wird. Ersetzen Sie in
diesem Fall den Nähfuß durch den
allgemeinen Nähfuß (ohne Messer).
Nadel
(8 mm Zickzack
äußerst links)
131
