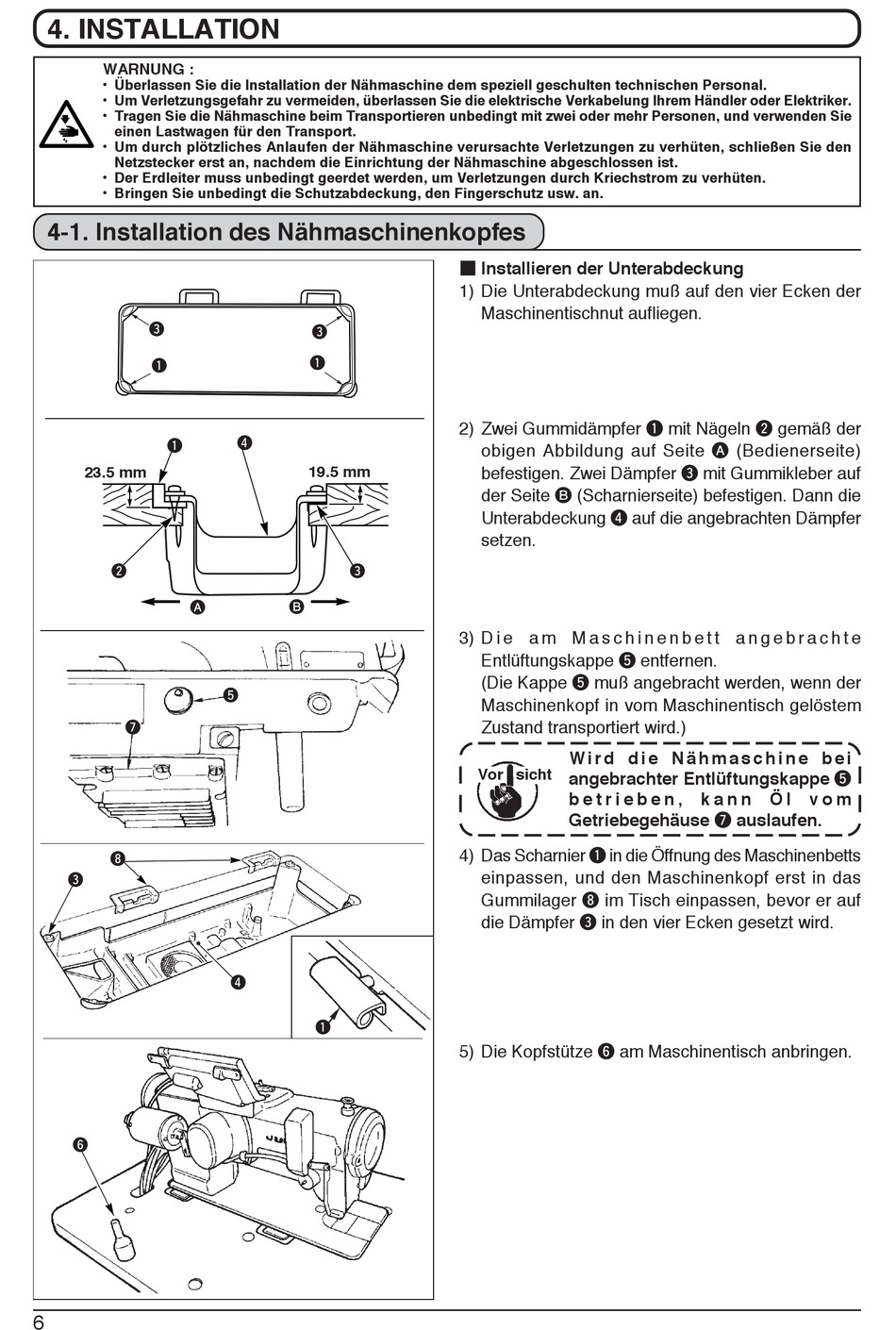

4. INSTALLATION
WARNUNG :
• Überlassen Sie die Installation der Nähmaschine dem speziell geschulten technischen Personal.
• Um Verletzungsgefahr zu vermeiden, überlassen Sie die elektrische Verkabelung Ihrem Händler oder Elektriker.
• Tragen Sie die Nähmaschine beim Transportieren unbedingt mit zwei oder mehr Personen, und verwenden Sie
einen Lastwagen für den Transport.
• Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu verhüten, schließen Sie den
Netzstecker erst an, nachdem die Einrichtung der Nähmaschine abgeschlossen ist.
• Der Erdleiter muss unbedingt geerdet werden, um Verletzungen durch Kriechstrom zu verhüten.
• Bringen Sie unbedingt die Schutzabdeckung, den Fingerschutz usw. an.
4-1. Installation des Nähmaschinenkopfes
e
q
q
23.5 mm
w
A
7
i
e
y
6
e
q
r
19.5 mm
e
B
5
r
q
■ Installieren der Unterabdeckung
1) Die Unterabdeckung muß auf den vier Ecken der
Maschinentischnut aufliegen.
2) Zwei Gummidämpfer q mit Nägeln w gemäß der
obigen Abbildung auf Seite A (Bedienerseite)
befestigen. Zwei Dämpfer e mit Gummikleber auf
der Seite B (Scharnierseite) befestigen. Dann die
Unterabdeckung r auf die angebrachten Dämpfer
setzen.
3) D i e a m M a s c h i n e n b e t t a n g e b r a c h t e
Entlüftungskappe t entfernen.
(Die Kappe t muß angebracht werden, wenn der
Maschinenkopf in vom Maschinentisch gelöstem
Zustand transportiert wird.)
W i r d d i e N ä h m a s c h i n e b e i
Vor sicht
angebrachter Entlüftungskappe t
b e t r i e b e n , k a n n Ö l v o m
Getriebegehäuse u auslaufen.
4) Das Scharnier q in die Öffnung des Maschinenbetts
einpassen, und den Maschinenkopf erst in das
Gummilager i im Tisch einpassen, bevor er auf
die Dämpfer e in den vier Ecken gesetzt wird.
5) Die Kopfstütze y am Maschinentisch anbringen.
