4-13. Schmierung
WARNUNG :
1. Schließen Sie den Netzstecker erst nach Durchführung der Schmierung an, um durch plötzliches
Anlaufen der Nähmaschine verursachte Unfälle zu verhüten.
2. Um eine Entzündung oder Hautausschlag zu verhüten, waschen Sie die betroffenen Stellen sofort
ab, falls Öl in die Augen gelangt oder mit anderen Körperteilen in Berührung kommt.
3. Falls Öl versehentlich verschluckt wird, kann es zu Durchfall oder Erbrechen kommen. Bewahren
Sie Öl an einem für Kinder unzugänglichen Ort auf.
1
2
3
2
Obere
Markierungslinie
4
Untere
Markierungslinie

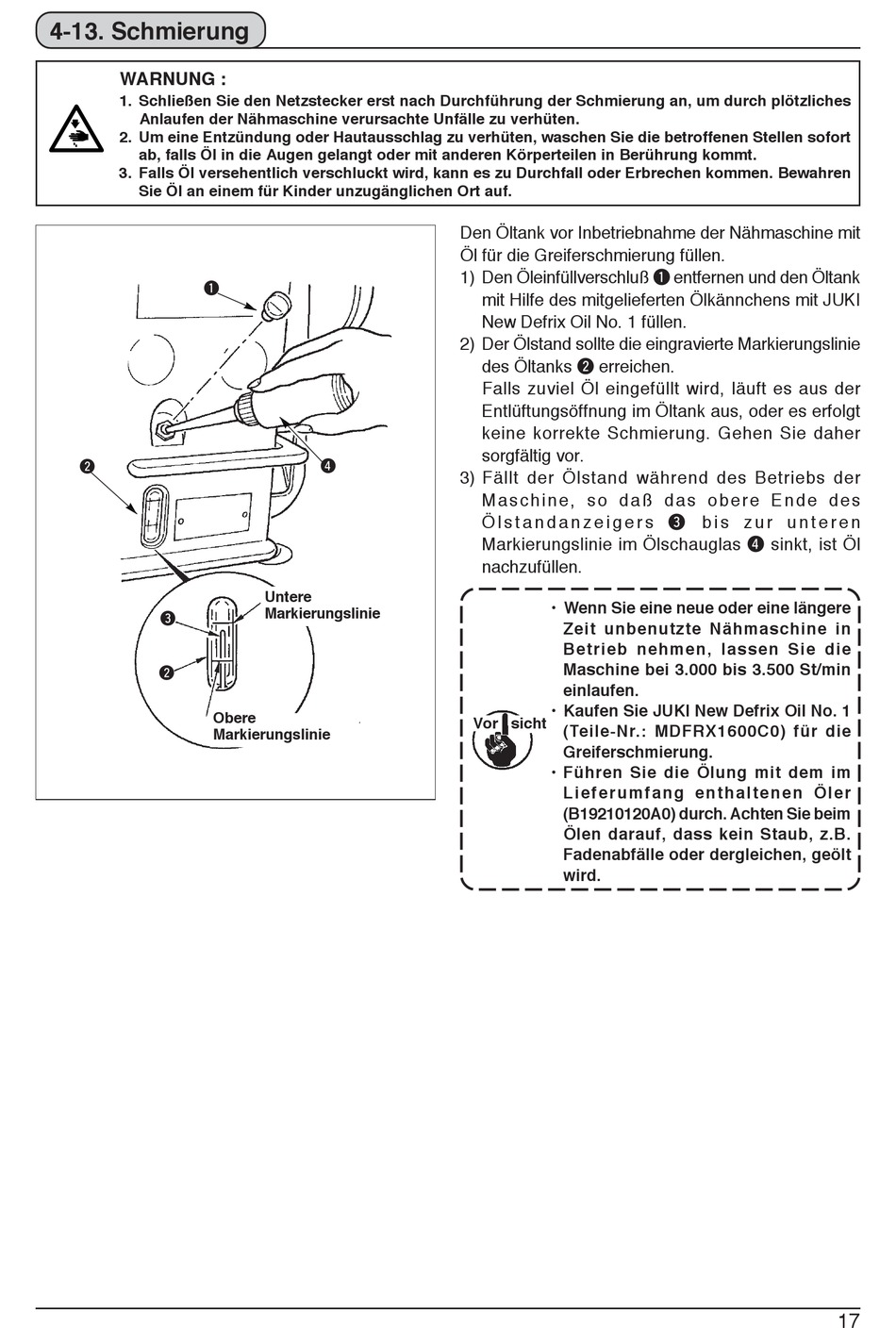

Den Öltank vor Inbetriebnahme der Nähmaschine mit
Öl für die Greiferschmierung füllen.
1) Den Öleinfüllverschluß q entfernen und den Öltank
mit Hilfe des mitgelieferten Ölkännchens mit JUKI
New Defrix Oil No. 1 füllen.
2) Der Ölstand sollte die eingravierte Markierungslinie
des Öltanks w erreichen.
Falls zuviel Öl eingefüllt wird, läuft es aus der
Entlüftungsöffnung im Öltank aus, oder es erfolgt
keine korrekte Schmierung. Gehen Sie daher
sorgfältig vor.
3) Fällt der Ölstand während des Betriebs der
M a s c h i n e , s o d a ß d a s o b e r e E n d e d e s
Ö l s t a n d a n z e i g e r s e b i s z u r u n t e r e n
Markierungslinie im Ölschauglas r sinkt, ist Öl
nachzufüllen.
• Wenn Sie eine neue oder eine längere
Zeit unbenutzte Nähmaschine in
Betrieb nehmen, lassen Sie die
Maschine bei 3.000 bis 3.500 St/min
einlaufen.
• Kaufen Sie JUKI New Defrix Oil No. 1
Vor sicht
(Teile-Nr.: MDFRX1600C0) für die
Greiferschmierung.
• Führen Sie die Ölung mit dem im
L i e f e r u m f a n g e n t h a l t e n e n Ö l e r
(B19210120A0) durch. Achten Sie beim
Ölen darauf, dass kein Staub, z.B.
Fadenabfälle oder dergleichen, geölt
wird.
17
