j
e
@5
f
@6
j
e
@7
@8
a
#0
@9
#2
#1
#1
c
#3
#4

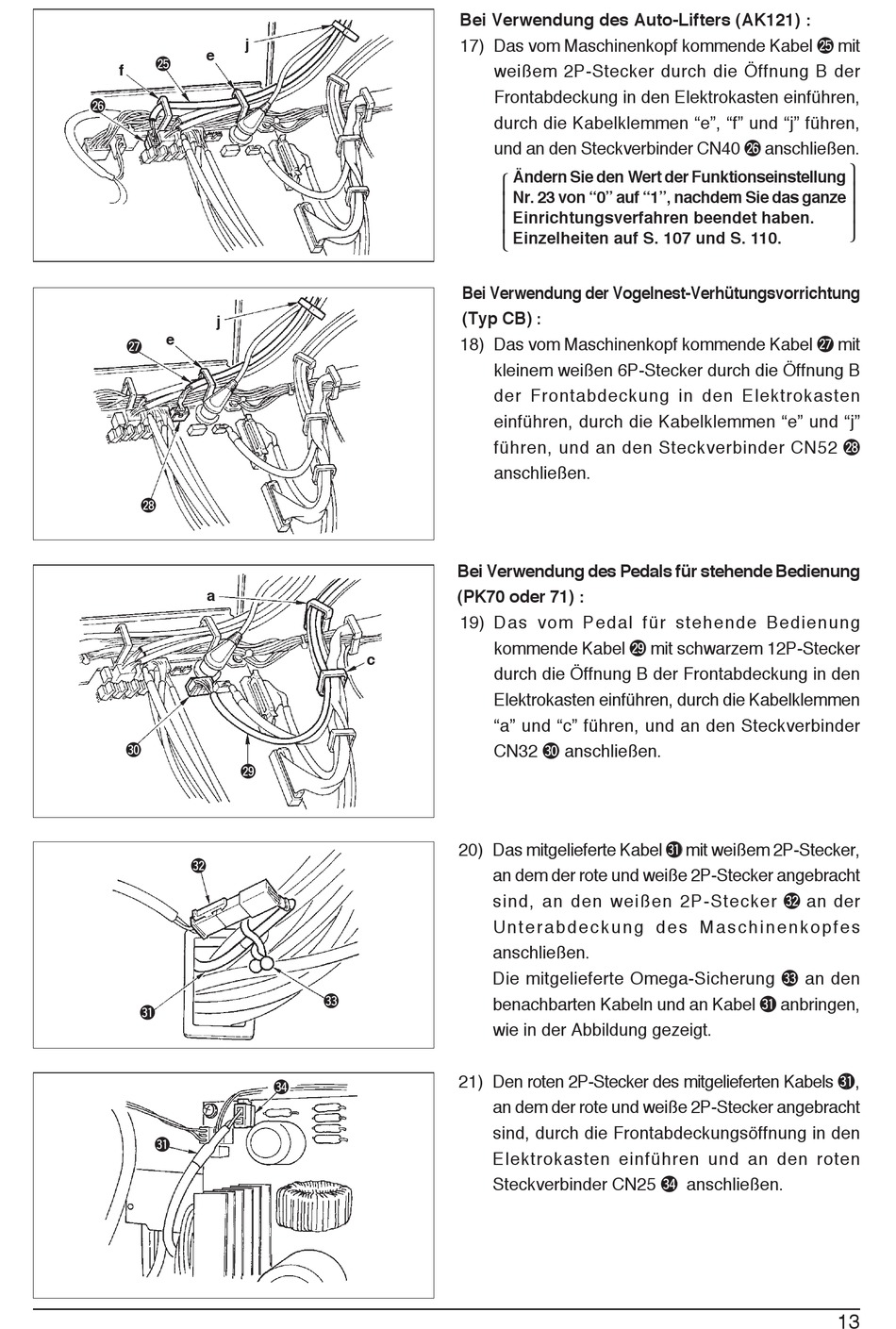

Bei Verwendung des Auto-Lifters (AK121) :
17) Das vom Maschinenkopf kommende Kabel @5 mit
weißem 2P-Stecker durch die Öffnung B der
Frontabdeckung in den Elektrokasten einführen,
durch die Kabelklemmen "e", "f" und "j" führen,
und an den Steckverbinder CN40 @6 anschließen.
Ändern Sie den Wert der Funktionseinstellung
Nr. 23 von "0" auf "1", nachdem Sie das ganze
Einrichtungsverfahren beendet haben.
Einzelheiten auf S. 107 und S. 110.
Bei Verwendung der Vogelnest-Verhütungsvorrichtung
(Typ CB) :
18) Das vom Maschinenkopf kommende Kabel @7 mit
kleinem weißen 6P-Stecker durch die Öffnung B
der Frontabdeckung in den Elektrokasten
einführen, durch die Kabelklemmen "e" und "j"
führen, und an den Steckverbinder CN52 @8
anschließen.
Bei Verwendung des Pedals für stehende Bedienung
(PK70 oder 71) :
19) Das vom Pedal für stehende Bedienung
kommende Kabel @9 mit schwarzem 12P-Stecker
durch die Öffnung B der Frontabdeckung in den
Elektrokasten einführen, durch die Kabelklemmen
"a" und "c" führen, und an den Steckverbinder
CN32 #0 anschließen.
20) Das mitgelieferte Kabel #1 mit weißem 2P-Stecker,
an dem der rote und weiße 2P-Stecker angebracht
sind, an den weißen 2P-Stecker #2 an der
U n t e r a b d e c k u n g d e s M a s c h i n e n k o p f e s
anschließen.
Die mitgelieferte Omega-Sicherung #3 an den
benachbarten Kabeln und an Kabel #1 anbringen,
wie in der Abbildung gezeigt.
21) Den roten 2P-Stecker des mitgelieferten Kabels #1 ,
an dem der rote und weiße 2P-Stecker angebracht
sind, durch die Frontabdeckungsöffnung in den
Elektrokasten einführen und an den roten
Steckverbinder CN25 #4 anschließen.
13
