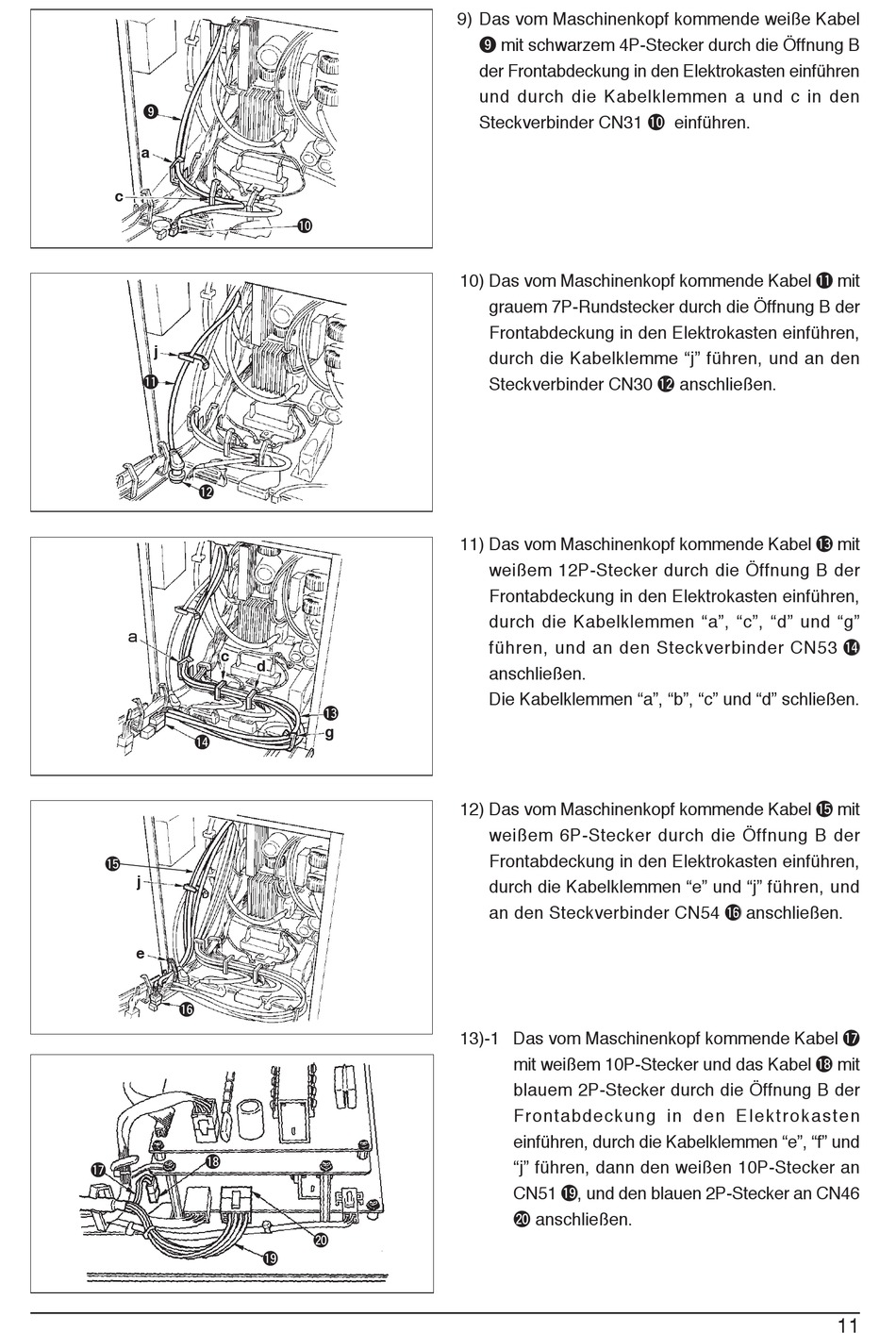

9) Das vom Maschinenkopf kommende weiße Kabel
o mit schwarzem 4P-Stecker durch die Öffnung B
der Frontabdeckung in den Elektrokasten einführen
und durch die Kabelklemmen a und c in den
Steckverbinder CN31 !0 einführen.
10) Das vom Maschinenkopf kommende Kabel !1 mit
grauem 7P-Rundstecker durch die Öffnung B der
Frontabdeckung in den Elektrokasten einführen,
durch die Kabelklemme "j" führen, und an den
Steckverbinder CN30 !2 anschließen.
11) Das vom Maschinenkopf kommende Kabel !3 mit
weißem 12P-Stecker durch die Öffnung B der
Frontabdeckung in den Elektrokasten einführen,
durch die Kabelklemmen "a", "c", "d" und "g"
führen, und an den Steckverbinder CN53 !4
anschließen.
Die Kabelklemmen "a", "b", "c" und "d" schließen.
12) Das vom Maschinenkopf kommende Kabel !5 mit
weißem 6P-Stecker durch die Öffnung B der
Frontabdeckung in den Elektrokasten einführen,
durch die Kabelklemmen "e" und "j" führen, und
an den Steckverbinder CN54 !6 anschließen.
13)-1 Das vom Maschinenkopf kommende Kabel !7
mit weißem 10P-Stecker und das Kabel !8 mit
blauem 2P-Stecker durch die Öffnung B der
Frontabdeckung in den Elektrokasten
einführen, durch die Kabelklemmen "e", "f" und
"j" führen, dann den weißen 10P-Stecker an
CN51 !9 , und den blauen 2P-Stecker an CN46
@0 anschließen.
