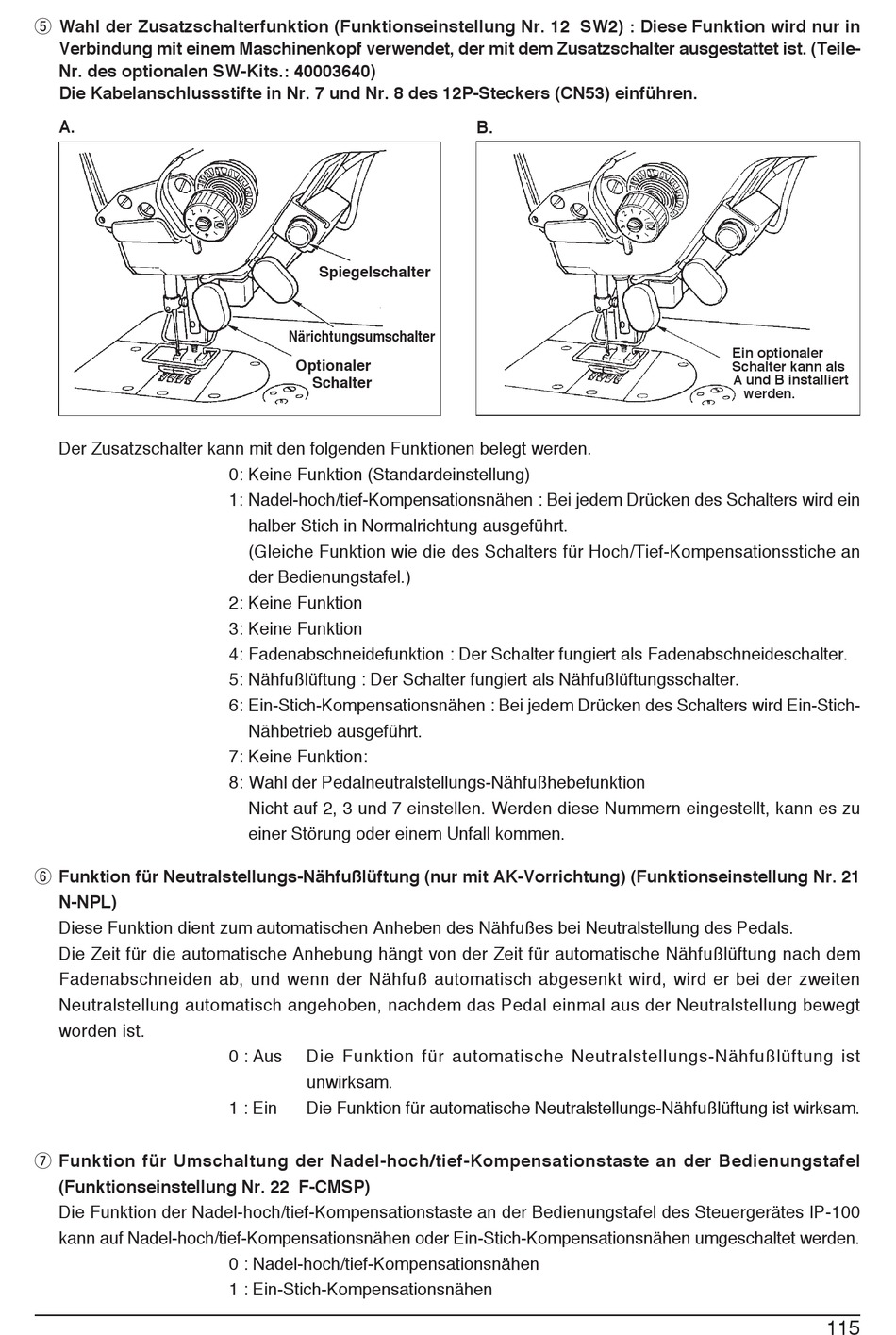

t Wahl der Zusatzschalterfunktion (Funktionseinstellung Nr. 12 SW2) : Diese Funktion wird nur in
Verbindung mit einem Maschinenkopf verwendet, der mit dem Zusatzschalter ausgestattet ist. (Teile-
Nr. des optionalen SW-Kits.: 40003640)
Die Kabelanschlussstifte in Nr. 7 und Nr. 8 des 12P-Steckers (CN53) einführen.
A.
Der Zusatzschalter kann mit den folgenden Funktionen belegt werden.
y Funktion für Neutralstellungs-Nähfußlüftung (nur mit AK-Vorrichtung) (Funktionseinstellung Nr. 21
N-NPL)
Diese Funktion dient zum automatischen Anheben des Nähfußes bei Neutralstellung des Pedals.
Die Zeit für die automatische Anhebung hängt von der Zeit für automatische Nähfußlüftung nach dem
Fadenabschneiden ab, und wenn der Nähfuß automatisch abgesenkt wird, wird er bei der zweiten
Neutralstellung automatisch angehoben, nachdem das Pedal einmal aus der Neutralstellung bewegt
worden ist.
u Funktion für Umschaltung der Nadel-hoch/tief-Kompensationstaste an der Bedienungstafel
(Funktionseinstellung Nr. 22 F-CMSP)
Die Funktion der Nadel-hoch/tief-Kompensationstaste an der Bedienungstafel des Steuergerätes IP-100
kann auf Nadel-hoch/tief-Kompensationsnähen oder Ein-Stich-Kompensationsnähen umgeschaltet werden.
Spiegelschalter
Närichtungsumschalter
Optionaler
Schalter
0: Keine Funktion (Standardeinstellung)
1: Nadel-hoch/tief-Kompensationsnähen : Bei jedem Drücken des Schalters wird ein
halber Stich in Normalrichtung ausgeführt.
(Gleiche Funktion wie die des Schalters für Hoch/Tief-Kompensationsstiche an
der Bedienungstafel.)
2: Keine Funktion
3: Keine Funktion
4: Fadenabschneidefunktion : Der Schalter fungiert als Fadenabschneideschalter.
5: Nähfußlüftung : Der Schalter fungiert als Nähfußlüftungsschalter.
6: Ein-Stich-Kompensationsnähen : Bei jedem Drücken des Schalters wird Ein-Stich-
Nähbetrieb ausgeführt.
7: Keine Funktion:
8: Wahl der Pedalneutralstellungs-Nähfußhebefunktion
Nicht auf 2, 3 und 7 einstellen. Werden diese Nummern eingestellt, kann es zu
einer Störung oder einem Unfall kommen.
0 : Aus
Die Funktion für automatische Neutralstellungs-Nähfußlüftung ist
unwirksam.
1 : Ein
Die Funktion für automatische Neutralstellungs-Nähfußlüftung ist wirksam.
0 : Nadel-hoch/tief-Kompensationsnähen
1 : Ein-Stich-Kompensationsnähen
B.
Ein optionaler
Schalter kann als
A und B installiert
werden.
115
