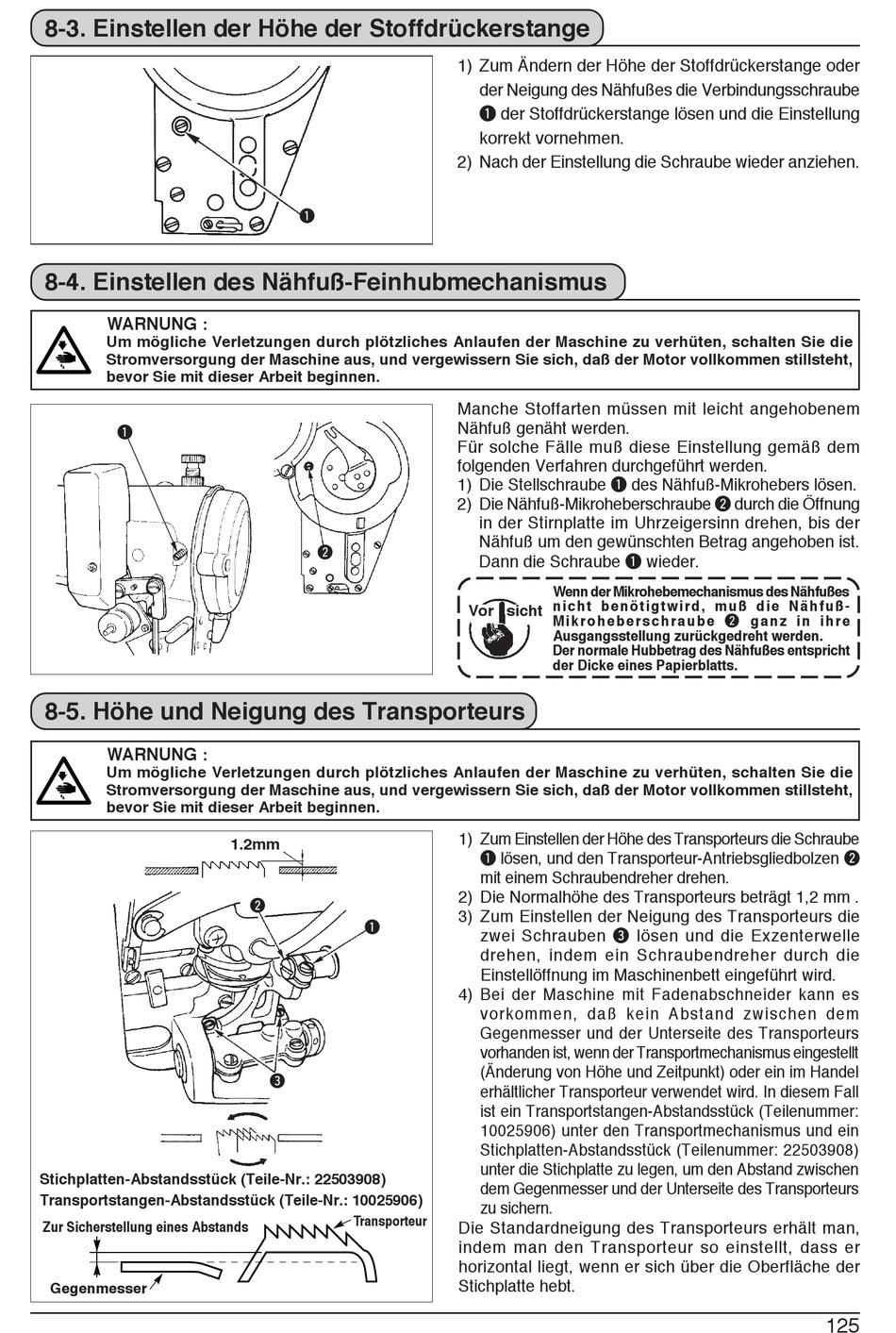

8-3. Einstellen der Höhe der Stoffdrückerstange
8-4. Einstellen des Nähfuß-Feinhubmechanismus
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
1
8-5. Höhe und Neigung des Transporteurs
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
Stichplatten-Abstandsstück (Teile-Nr.: 22503908)
Transportstangen-Abstandsstück (Teile-Nr.: 10025906)
Zur Sicherstellung eines Abstands
Gegenmesser
q
2
1.2mm
w
q
e
Transporteur
1) Zum Ändern der Höhe der Stoffdrückerstange oder
der Neigung des Nähfußes die Verbindungsschraube
q der Stoffdrückerstange lösen und die Einstellung
korrekt vornehmen.
2) Nach der Einstellung die Schraube wieder anziehen.
Manche Stoffarten müssen mit leicht angehobenem
Nähfuß genäht werden.
Für solche Fälle muß diese Einstellung gemäß dem
folgenden Verfahren durchgeführt werden.
1) Die Stellschraube q des Nähfuß-Mikrohebers lösen.
2) Die Nähfuß-Mikroheberschraube w durch die Öffnung
in der Stirnplatte im Uhrzeigersinn drehen, bis der
Nähfuß um den gewünschten Betrag angehoben ist.
Dann die Schraube q wieder.
Wenn der Mikrohebemechanismus des Nähfußes
nicht benötigtwird, muß die Nähfuß-
Vor sicht
M i k r o h e b e r s c h r a u b e w g a n z i n i h r e
Ausgangsstellung zurückgedreht werden.
Der normale Hubbetrag des Nähfußes entspricht
der Dicke eines Papierblatts.
1) Zum Einstellen der Höhe des Transporteurs die Schraube
q lösen, und den Transporteur-Antriebsgliedbolzen w
mit einem Schraubendreher drehen.
2) Die Normalhöhe des Transporteurs beträgt 1,2 mm .
3) Zum Einstellen der Neigung des Transporteurs die
zwei Schrauben e lösen und die Exzenterwelle
drehen, indem ein Schraubendreher durch die
Einstellöffnung im Maschinenbett eingeführt wird.
4) Bei der Maschine mit Fadenabschneider kann es
vorkommen, daß kein Abstand zwischen dem
Gegenmesser und der Unterseite des Transporteurs
vorhanden ist, wenn der Transportmechanismus eingestellt
(Änderung von Höhe und Zeitpunkt) oder ein im Handel
erhältlicher Transporteur verwendet wird. In diesem Fall
ist ein Transportstangen-Abstandsstück (Teilenummer:
10025906) unter den Transportmechanismus und ein
Stichplatten-Abstandsstück (Teilenummer: 22503908)
unter die Stichplatte zu legen, um den Abstand zwischen
dem Gegenmesser und der Unterseite des Transporteurs
zu sichern.
Die Standardneigung des Transporteurs erhält man,
indem man den Transporteur so einstellt, dass er
horizontal liegt, wenn er sich über die Oberfläche der
Stichplatte hebt.
