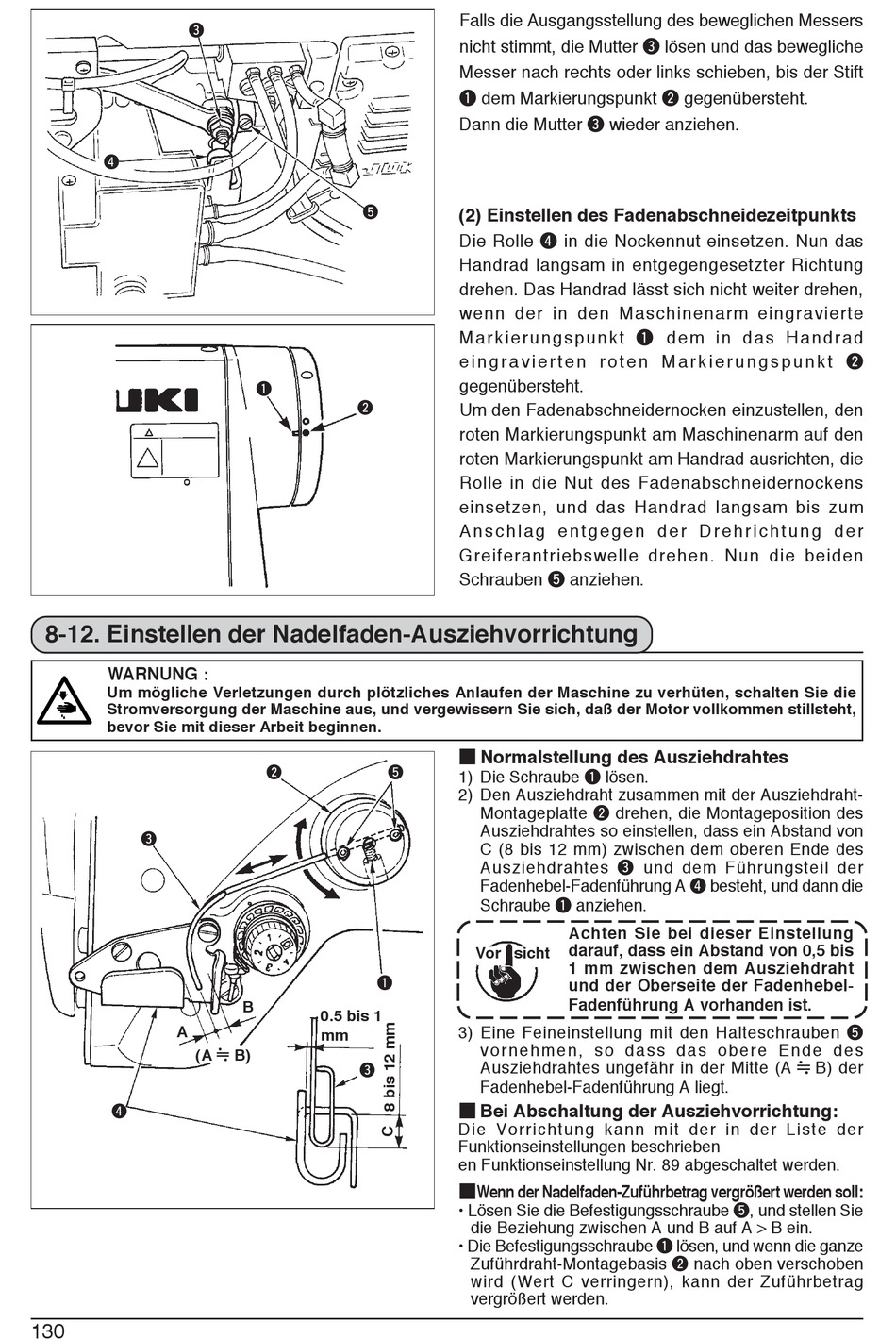

8-12. Einstellen der Nadelfaden-Ausziehvorrichtung
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
e
A
(A ≒ B)
r
130
5
q
w
w
t
q
B
0.5 bis 1
mm
e
Falls die Ausgangsstellung des beweglichen Messers
nicht stimmt, die Mutter e lösen und das bewegliche
Messer nach rechts oder links schieben, bis der Stift
q dem Markierungspunkt w gegenübersteht.
Dann die Mutter e wieder anziehen.
(2) Einstellen des Fadenabschneidezeitpunkts
Die Rolle r in die Nockennut einsetzen. Nun das
Handrad langsam in entgegengesetzter Richtung
drehen. Das Handrad lässt sich nicht weiter drehen,
wenn der in den Maschinenarm eingravierte
M a r k i e r u n g s p u n k t q d e m i n d a s H a n d r a d
e i n g r a v i e r t e n r o t e n M a r k i e r u n g s p u n k t w
gegenübersteht.
Um den Fadenabschneidernocken einzustellen, den
roten Markierungspunkt am Maschinenarm auf den
roten Markierungspunkt am Handrad ausrichten, die
Rolle in die Nut des Fadenabschneidernockens
einsetzen, und das Handrad langsam bis zum
A n s c h l a g e n t g e g e n d e r D r e h r i c h t u n g d e r
Greiferantriebswelle drehen. Nun die beiden
Schrauben t anziehen.
■ Normalstellung des Ausziehdrahtes
1) Die Schraube q lösen.
2) Den Ausziehdraht zusammen mit der Ausziehdraht-
Montageplatte w drehen, die Montageposition des
Ausziehdrahtes so einstellen, dass ein Abstand von
C (8 bis 12 mm) zwischen dem oberen Ende des
Ausziehdrahtes e und dem Führungsteil der
Fadenhebel-Fadenführung A r besteht, und dann die
Schraube q anziehen.
Achten Sie bei dieser Einstellung
darauf, dass ein Abstand von 0,5 bis
Vor sicht
1 mm zwischen dem Ausziehdraht
und der Oberseite der Fadenhebel-
Fadenführung A vorhanden ist.
3) Eine Feineinstellung mit den Halteschrauben t
v o r n e h m e n , s o d a s s d a s o b e r e E n d e d e s
Ausziehdrahtes ungefähr in der Mitte (A ≒ B) der
Fadenhebel-Fadenführung A liegt.
■ Bei Abschaltung der Ausziehvorrichtung:
Die Vorrichtung kann mit der in der Liste der
Funktionseinstellungen beschrieben
en Funktionseinstellung Nr. 89 abgeschaltet werden.
■ Wenn der Nadelfaden-Zuführbetrag vergrößert werden soll :
• Lösen Sie die Befestigungsschraube t, und stellen Sie
die Beziehung zwischen A und B auf A > B ein.
• Die Befestigungsschraube q lösen, und wenn die ganze
Zuführdraht-Montagebasis w nach oben verschoben
wird (Wert C verringern), kann der Zuführbetrag
vergrößert werden.
