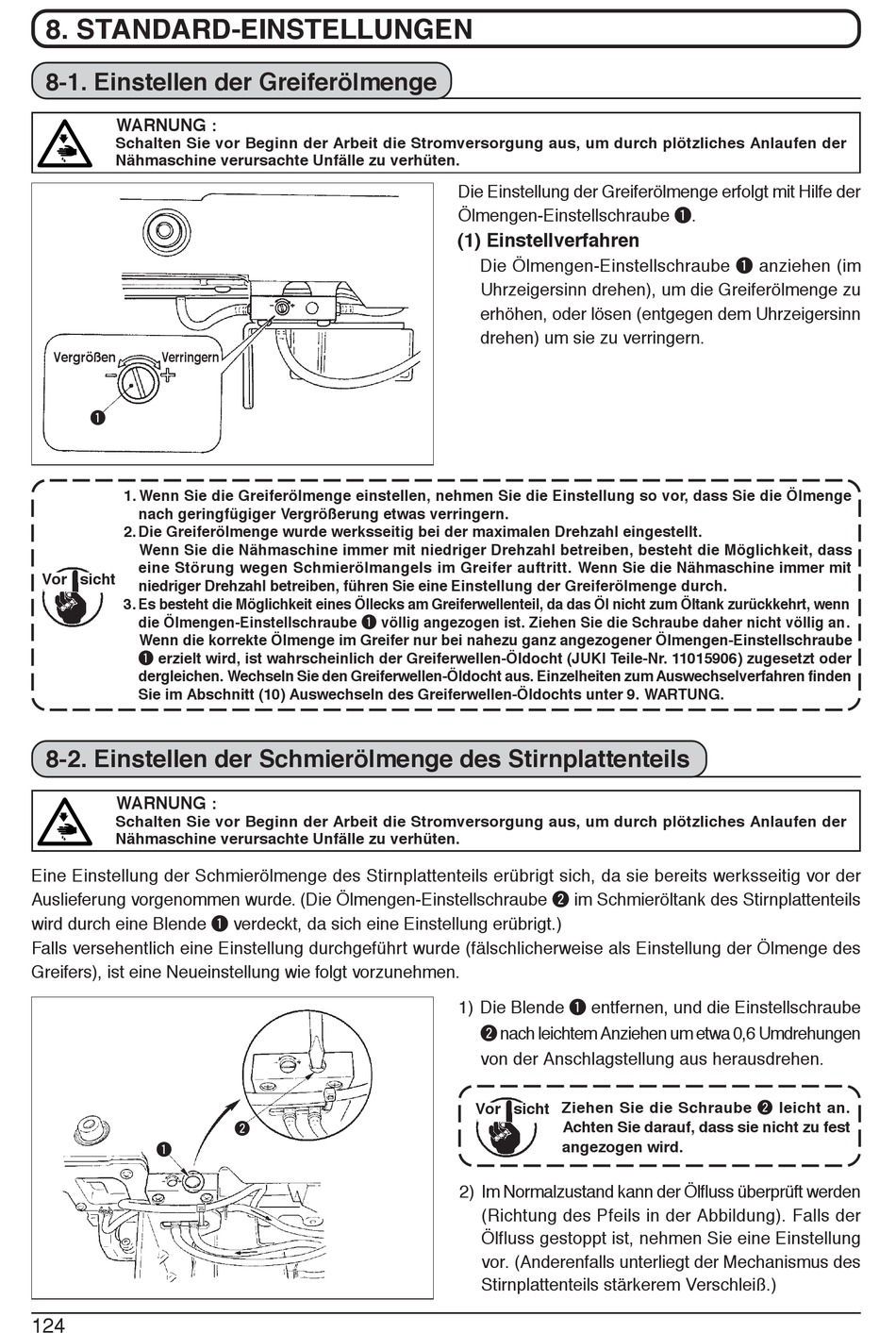

8. STANDARD-EINSTELLUNGEN
8-1. Einstellen der Greiferölmenge
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
Vergrößen
Verringern
1
1. Wenn Sie die Greiferölmenge einstellen, nehmen Sie die Einstellung so vor, dass Sie die Ölmenge
nach geringfügiger Vergrößerung etwas verringern.
2. Die Greiferölmenge wurde werksseitig bei der maximalen Drehzahl eingestellt.
Wenn Sie die Nähmaschine immer mit niedriger Drehzahl betreiben, besteht die Möglichkeit, dass
eine Störung wegen Schmierölmangels im Greifer auftritt. Wenn Sie die Nähmaschine immer mit
Vor sicht
niedriger Drehzahl betreiben, führen Sie eine Einstellung der Greiferölmenge durch.
3. Es besteht die Möglichkeit eines Öllecks am Greiferwellenteil, da das Öl nicht zum Öltank zurückkehrt, wenn
die Ölmengen-Einstellschraube q völlig angezogen ist. Ziehen Sie die Schraube daher nicht völlig an.
Wenn die korrekte Ölmenge im Greifer nur bei nahezu ganz angezogener Ölmengen-Einstellschraube
q erzielt wird, ist wahrscheinlich der Greiferwellen-Öldocht (JUKI Teile-Nr. 11015906) zugesetzt oder
dergleichen. Wechseln Sie den Greiferwellen-Öldocht aus. Einzelheiten zum Auswechselverfahren finden
Sie im Abschnitt (10) Auswechseln des Greiferwellen-Öldochts unter 9. WARTUNG.
8-2. Einstellen der Schmierölmenge des Stirnplattenteils
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
Eine Einstellung der Schmierölmenge des Stirnplattenteils erübrigt sich, da sie bereits werksseitig vor der
Auslieferung vorgenommen wurde. (Die Ölmengen-Einstellschraube w im Schmieröltank des Stirnplattenteils
wird durch eine Blende q verdeckt, da sich eine Einstellung erübrigt.)
Falls versehentlich eine Einstellung durchgeführt wurde (fälschlicherweise als Einstellung der Ölmenge des
Greifers), ist eine Neueinstellung wie folgt vorzunehmen.
q
124
w
Die Einstellung der Greiferölmenge erfolgt mit Hilfe der
Ölmengen-Einstellschraube q.
(1) Einstellverfahren
Die Ölmengen-Einstellschraube q anziehen (im
Uhrzeigersinn drehen), um die Greiferölmenge zu
erhöhen, oder lösen (entgegen dem Uhrzeigersinn
drehen) um sie zu verringern.
1) Die Blende q entfernen, und die Einstellschraube
w nach leichtem Anziehen um etwa 0,6 Umdrehungen
von der Anschlagstellung aus herausdrehen.
Vor sicht Ziehen Sie die Schraube w leicht an.
Achten Sie darauf, dass sie nicht zu fest
angezogen wird.
2) Im Normalzustand kann der Ölfluss überprüft werden
(Richtung des Pfeils in der Abbildung). Falls der
Ölfluss gestoppt ist, nehmen Sie eine Einstellung
vor. (Anderenfalls unterliegt der Mechanismus des
Stirnplattenteils stärkerem Verschleiß.)
