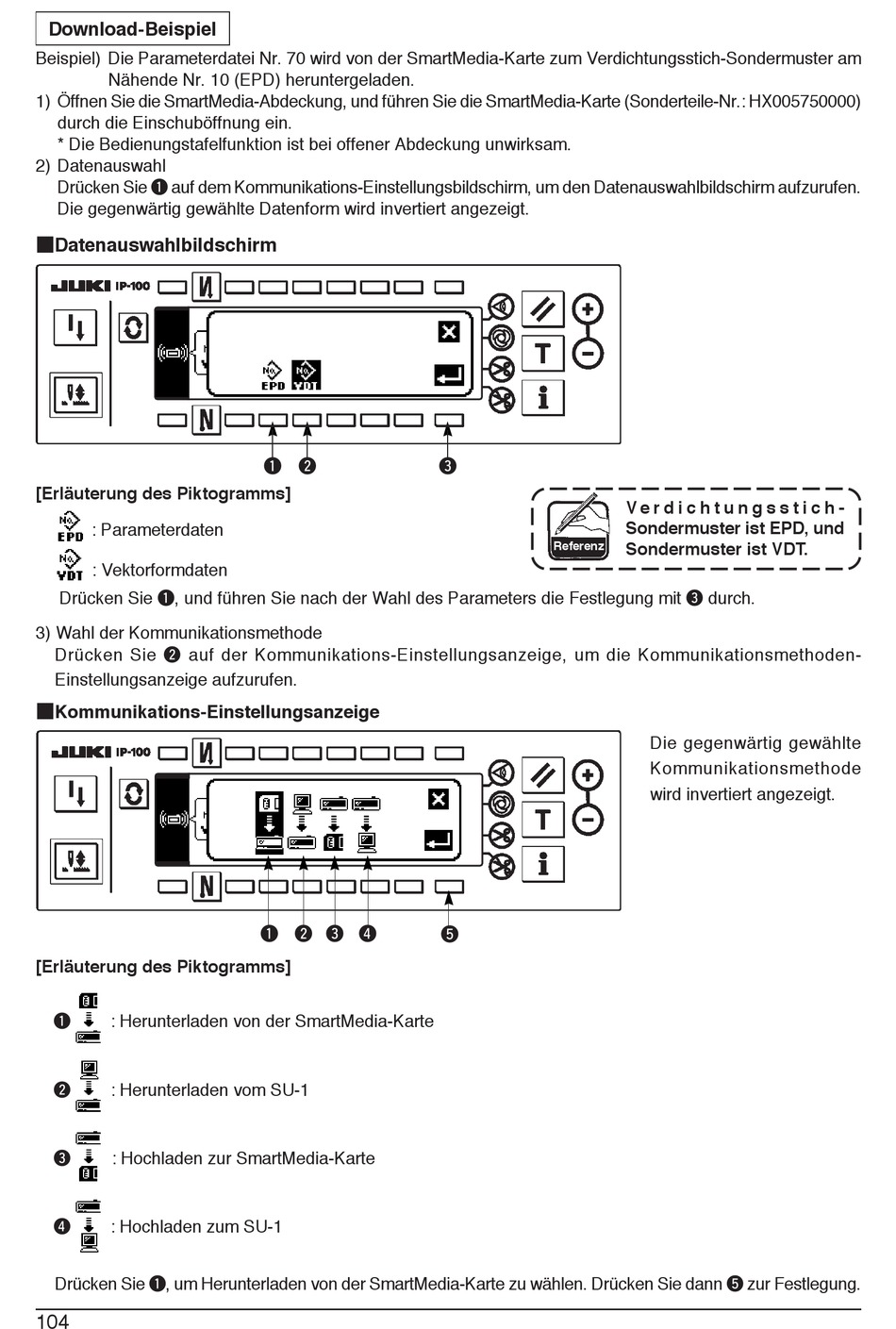

Download-Beispiel - JUKI IP-100D Betriebsanleitung

Download-Beispiel

Beispiel) Die Parameterdatei Nr. 70 wird von der SmartMedia-Karte zum Verdichtungsstich-Sondermuster am
Nähende Nr. 10 (EPD) heruntergeladen.
1) Öffnen Sie die SmartMedia-Abdeckung, und führen Sie die SmartMedia-Karte (Sonderteile-Nr.: HX005750000)
durch die Einschuböffnung ein.
* Die Bedienungstafelfunktion ist bei offener Abdeckung unwirksam.
2) Datenauswahl
Drücken Sie q auf dem Kommunikations-Einstellungsbildschirm, um den Datenauswahlbildschirm aufzurufen.
Die gegenwärtig gewählte Datenform wird invertiert angezeigt.
■Datenauswahlbildschirm
[Erläuterung des Piktogramms]
: Parameterdaten
: Vektorformdaten
Drücken Sie q, und führen Sie nach der Wahl des Parameters die Festlegung mit e durch.
3) Wahl der Kommunikationsmethode
Drücken Sie w auf der Kommunikations-Einstellungsanzeige, um die Kommunikationsmethoden-
Einstellungsanzeige aufzurufen.
■ Kommunikations-Einstellungsanzeige
[Erläuterung des Piktogramms]
q
: Herunterladen von der SmartMedia-Karte
w
: Herunterladen vom SU-1
e
: Hochladen zur SmartMedia-Karte
r
: Hochladen zum SU-1
Drücken Sie q, um Herunterladen von der SmartMedia-Karte zu wählen. Drücken Sie dann t zur Festlegung.
104
q w
q w e r
e
Referenz
t
V e r d i c h t u n g s s t i c h -
Sondermuster ist EPD, und
Sondermuster ist VDT.
Die gegenwärtig gewählte
Kommunikationsmethode
wird invertiert angezeigt.
