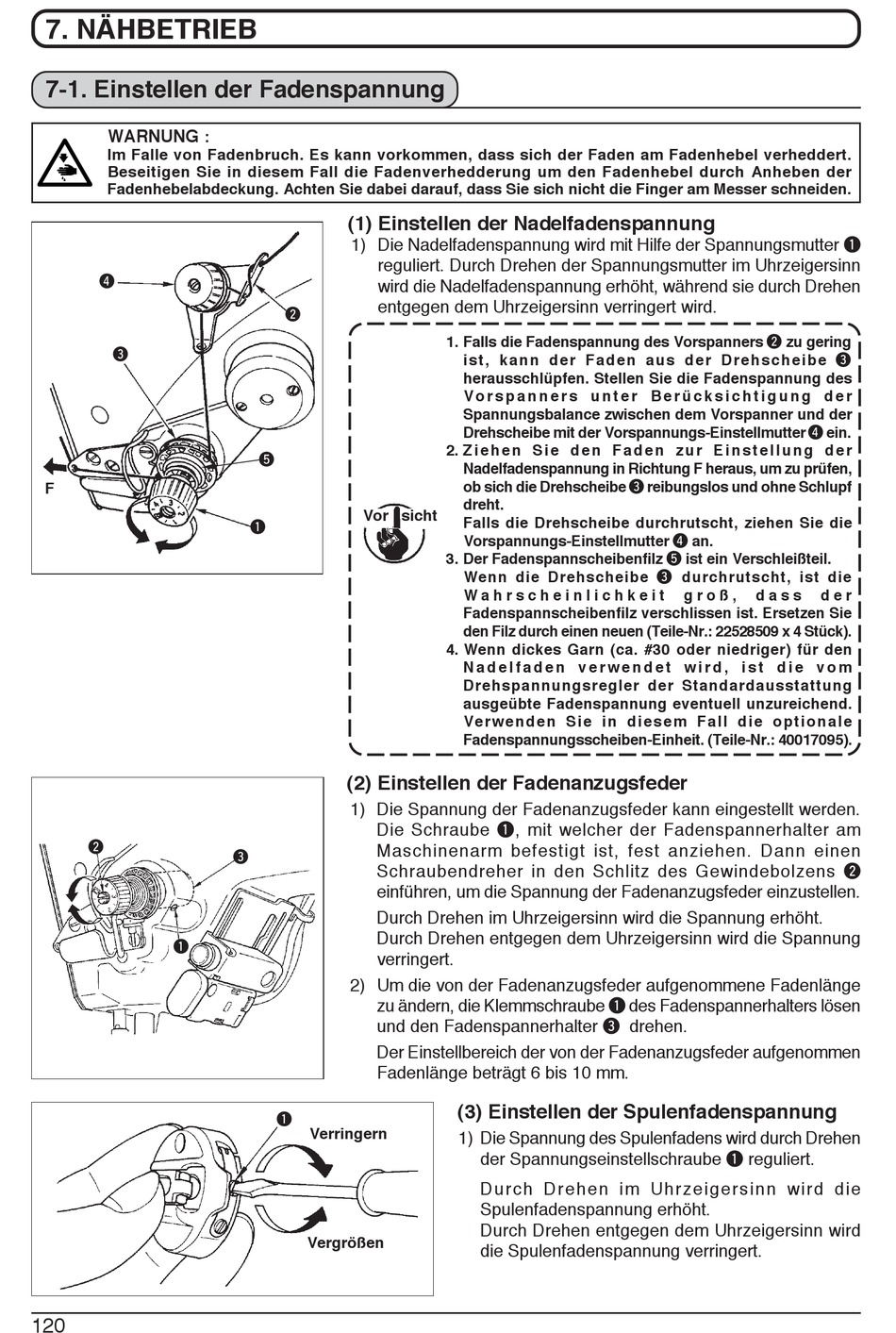

7. NÄHBETRIEB
7-1. Einstellen der Fadenspannung
WARNUNG :
Im Falle von Fadenbruch. Es kann vorkommen, dass sich der Faden am Fadenhebel verheddert.
Beseitigen Sie in diesem Fall die Fadenverhedderung um den Fadenhebel durch Anheben der
Fadenhebelabdeckung. Achten Sie dabei darauf, dass Sie sich nicht die Finger am Messer schneiden.
4
3
F
w
q
120
(1) Einstellen der Nadelfadenspannung
1) Die Nadelfadenspannung wird mit Hilfe der Spannungsmutter q
reguliert. Durch Drehen der Spannungsmutter im Uhrzeigersinn
wird die Nadelfadenspannung erhöht, während sie durch Drehen
entgegen dem Uhrzeigersinn verringert wird.
2
5
Vor sicht
1
(2) Einstellen der Fadenanzugsfeder
1) Die Spannung der Fadenanzugsfeder kann eingestellt werden.
Die Schraube q, mit welcher der Fadenspannerhalter am
Maschinenarm befestigt ist, fest anziehen. Dann einen
e
Schraubendreher in den Schlitz des Gewindebolzens w
einführen, um die Spannung der Fadenanzugsfeder einzustellen.
Durch Drehen im Uhrzeigersinn wird die Spannung erhöht.
Durch Drehen entgegen dem Uhrzeigersinn wird die Spannung
verringert.
2) Um die von der Fadenanzugsfeder aufgenommene Fadenlänge
zu ändern, die Klemmschraube q des Fadenspannerhalters lösen
und den Fadenspannerhalter e drehen.
Der Einstellbereich der von der Fadenanzugsfeder aufgenommen
Fadenlänge beträgt 6 bis 10 mm.
q
Verringern
Vergrößen
1. Falls die Fadenspannung des Vorspanners w zu gering
ist, kann der Faden aus der Drehscheibe e
herausschlüpfen. Stellen Sie die Fadenspannung des
V o r s p a n n e r s u n t e r B e r ü c k s i c h t i g u n g d e r
Spannungsbalance zwischen dem Vorspanner und der
Drehscheibe mit der Vorspannungs-Einstellmutter r ein.
2. Z i e h e n S i e d e n F a d e n z u r E i n s t e l l u n g d e r
Nadelfadenspannung in Richtung F heraus, um zu prüfen,
ob sich die Drehscheibe e reibungslos und ohne Schlupf
dreht.
Falls die Drehscheibe durchrutscht, ziehen Sie die
Vorspannungs-Einstellmutter r an.
3. Der Fadenspannscheibenfilz t ist ein Verschleißteil.
Wenn die Drehscheibe e durchrutscht, ist die
W a h r s c h e i n l i c h k e i t
Fadenspannscheibenfilz verschlissen ist. Ersetzen Sie
den Filz durch einen neuen (Teile-Nr.: 22528509 x 4 Stück).
4. Wenn dickes Garn (ca. #30 oder niedriger) für den
N a d e l f a d e n v e r w e n d e t w i r d , i s t d i e v o m
Drehspannungsregler der Standardausstattung
ausgeübte Fadenspannung eventuell unzureichend.
Verwenden Sie in diesem Fall die optionale
Fadenspannungsscheiben-Einheit. (Teile-Nr.: 40017095).
(3) Einstellen der Spulenfadenspannung
1) Die Spannung des Spulenfadens wird durch Drehen
der Spannungseinstellschraube q reguliert.
Durch Drehen im Uhrzeigersinn wird die
Spulenfadenspannung erhöht.
Durch Drehen entgegen dem Uhrzeigersinn wird
die Spulenfadenspannung verringert.
g r o ß ,
d a s s
d e r
